Цей апарат (рама)
Елементи керування
Панель керування
OPTICAL 1 OPTICAL 2

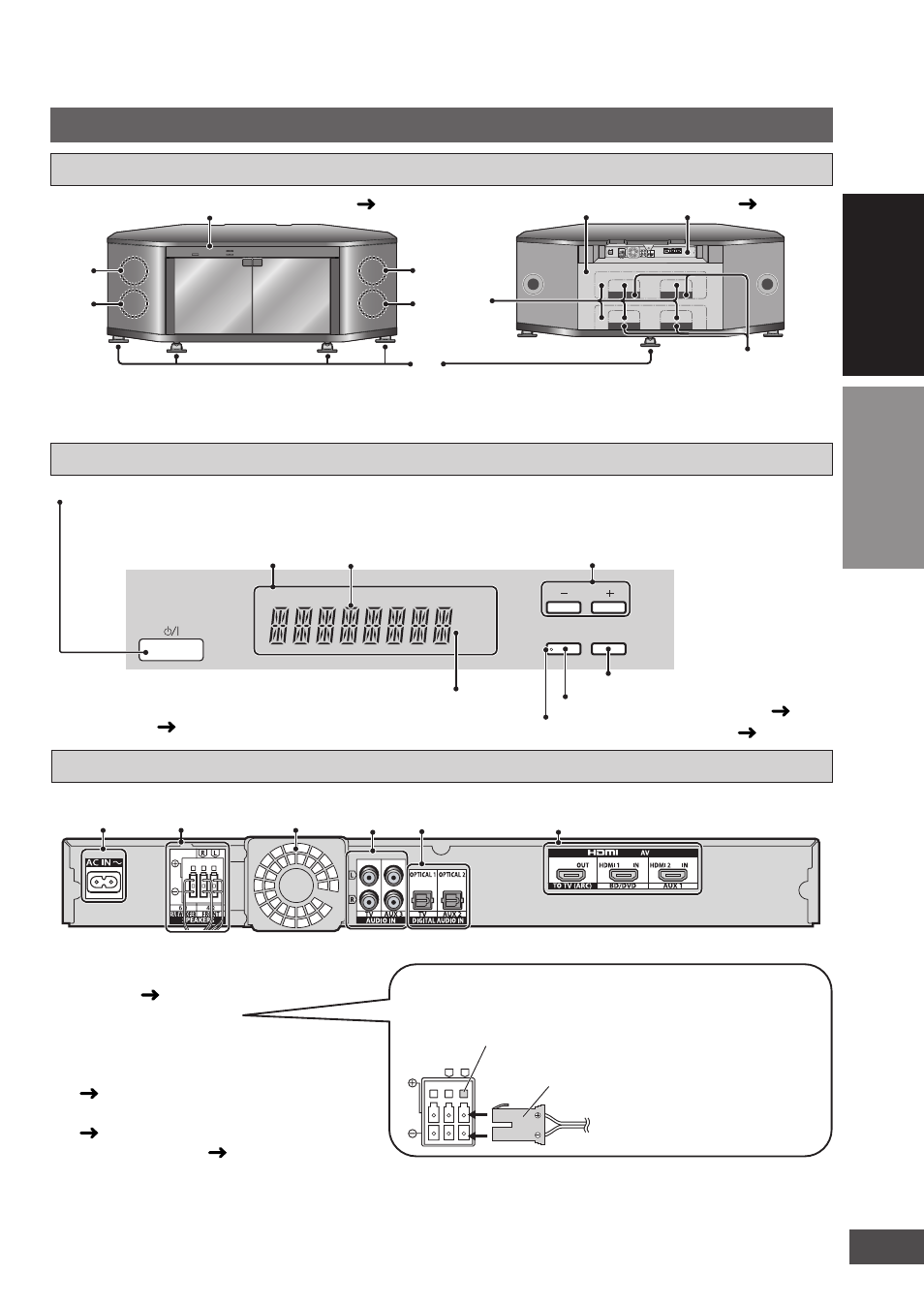

Вигляд спереду
Вигляд ззаду
1
Фронтальна колонка (ліва) 2Фронтальна колонка (права) 3Сабвуфер
4
Коліщатко/Коліщатка 5Задня панель 6Прорізані вікна 7Отвори
1
3
2
3
4
5
6
Панель керування (
нижче)
Підсилювач (
нижче)
Дисплей
Загоряється при використанні «CLEAR-MODE DIALOG» (
стор. 15)
Селектор «INPUT SELECTOR»
Регулювання гучності
Коли надходить цифровий сигнал об’ємного
звучання або використовуються звукові
ефекти (
стор. 15)
7
1
2
3
4
5
6
Гнізда колонок
У разі від’єднання штекерів зверніться до ілюстрації
нижче щодо підключення.
Штекери і гнізда позначені різними
кольорами і вставляються лише в
певному напрямі.
Вставте кожен штекер у гніздо того
ж кольору, поки не стане на місце.
1
Вхідне гніздо живлення змінного
струму (
стор. 11)
2
Гнізда колонок
3
Вентиляційний отвір (Охолоджуючий
вентилятор)
4
Гніздо AUDIO IN (аналогові)
(
стор. 11, 12)
5
Гніздо DIGITAL AUDIO IN
(
стор. 12, 13)
6
Гніздо HDMI AV (
стор. 12)
Вигляд спереду/Вигляд ззаду
Для використання «CLEAR-MODE DIALOG» (
стор. 15)
Загальний дисплей
Перемикач режимiв роботи standby/on (очiкування/ввiмкнено) (
8)
Натисніть вимикач, щоб переключити апарат з режиму “ввімкнено” до режиму очікування і навпаки.
Навiть у режимi очікування апарат споживає невелику кількість електроенергії.
Елементи
керування
Перед
використанням
