Шаг 2. Подключение системы
Для подключения системы прочитайте информацию на следующих страницах.
До выполнения всех остальных соединений не подключайте кабель питания
переменного тока устройства к настенной розетке.
•При подключении другого компонента с регулятором громкости установите громкость на уровне,
при котором звук не искажается.
Разъемы кабелей динамиков и цветные трубки обозначены цветами в зависимости от
типа динамика. Подключайте кабели динамиков в соответствии с цветом гнезд
SPEAKER на устройстве.
Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на
динамиках: кабель динамика с цветной трубкой к 3; без цветной трубки – к #. Не
допускайте попадания изоляции кабеля динамика (резинового покрытия) в разъемы
динамиков.

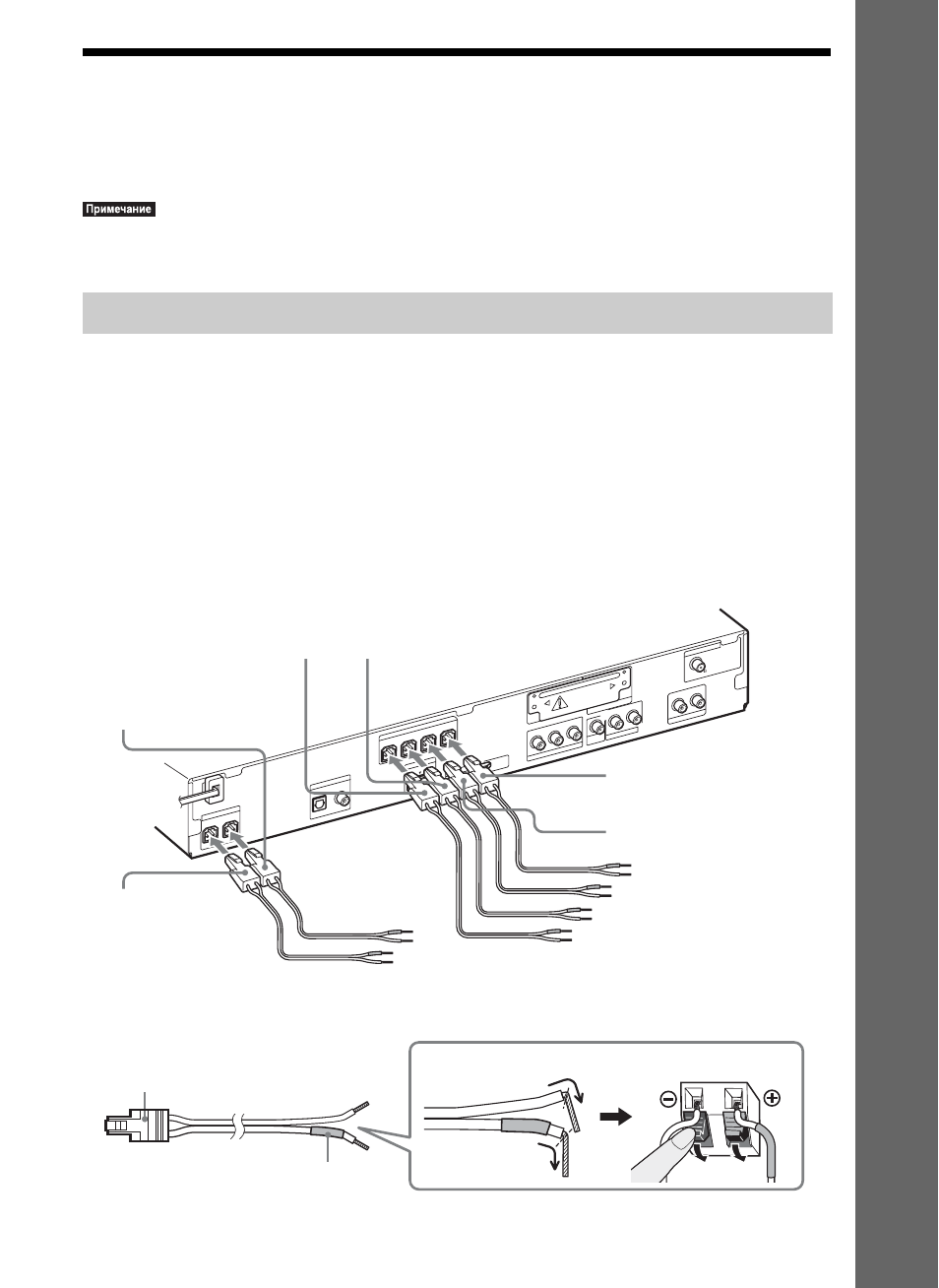

Подключение кабелей динамиков к устройству
При подключении к устройству вставьте разъем до щелчка.
Подключение кабелей динамиков к динамику
Подключение динамиков
CENTER
SUBW
OOFE
R
FRONT R
FRONT L
SUR R
SUR L
SPE
AKE
R
HDM
I OU
T
SPE
AKE
R
COAXIAL 75
FM
ANTE
NNA
DMP
ORT
DC5V
0.7A MAX
DIGITAL IN
COAXIAL
OPTICAL
TV
AUDIO IN
PB/C
B
PR/C
R
Y
L
R
VIDE
O
OUT
TV
COM
PON
ENT V
IDEO
OUT
EZW
-T100
AUDIO IN
L
R
SAT/C
ABLE
Зеленый
(центральный
динамик)
Фиолетовый
(сабвуфер)
Белый
(передний левый динамик (L))
Красный
(передний правый динамик (R))
Серый
(правый динамик объемного
звучания (R))
Синий
(левый динамик объемного
звучания (L))
Цветная трубка
(+)
(–)
Разъем
Задняя панель динамика
