A Гнезда SPEAKER (19)
B Разъем EZW-T100 (90)
C Гнездо COAXIAL 75
Ω FM (25)
D Гнезда SAT/CABLE (AUDIO IN R/L)
(23)
E Гнезда TV (AUDIO IN R/L) (22)
F Гнездо VIDEO OUT (20)
G Гнезда COMPONENT VIDEO OUT (20)
H Гнездо DMPORT(DIGITAL MEDIA
PORT) (23, 89)
I Гнездо HDMI OUT (20)
J Гнезда TV (DIGITAL IN COAXIAL/
OPTICAL) (22)
*
ОСТОРОЖНО
Не удаляйте винты перед установкой
EZW-T100.

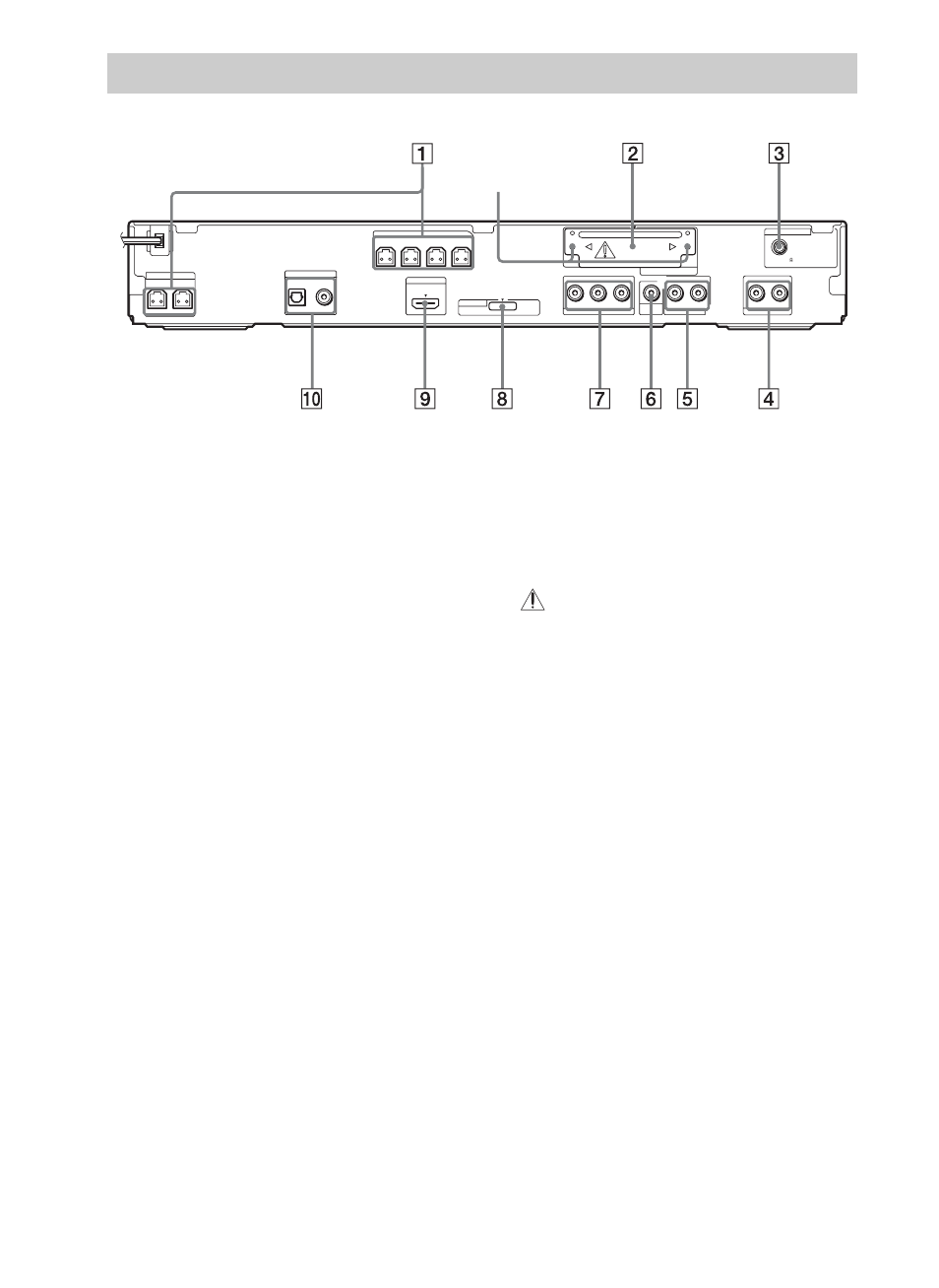

Задняя панель
CENTER SUBWOOFER
FRONT R FRONT L SUR R SUR L
SPEAKER
HDMI OUT
SPEAKER
COAXIAL 75
FM
ANTENNA
DMPORT DC5V
0.7A MAX
DIGITAL IN
AUDIO IN P B /C B P R /C R Y L R
COAXIAL OPTICAL
TV
VIDEO
OUT TV COMPONENT VIDEO OUT
EZW-T100
AUDIO IN L R
SAT/CABLE
Винты*
