Основное устройство/

Основний пристрій

4-178-254-61(1)

©2010 Sony Corporation Printed in Malaysia

(1)

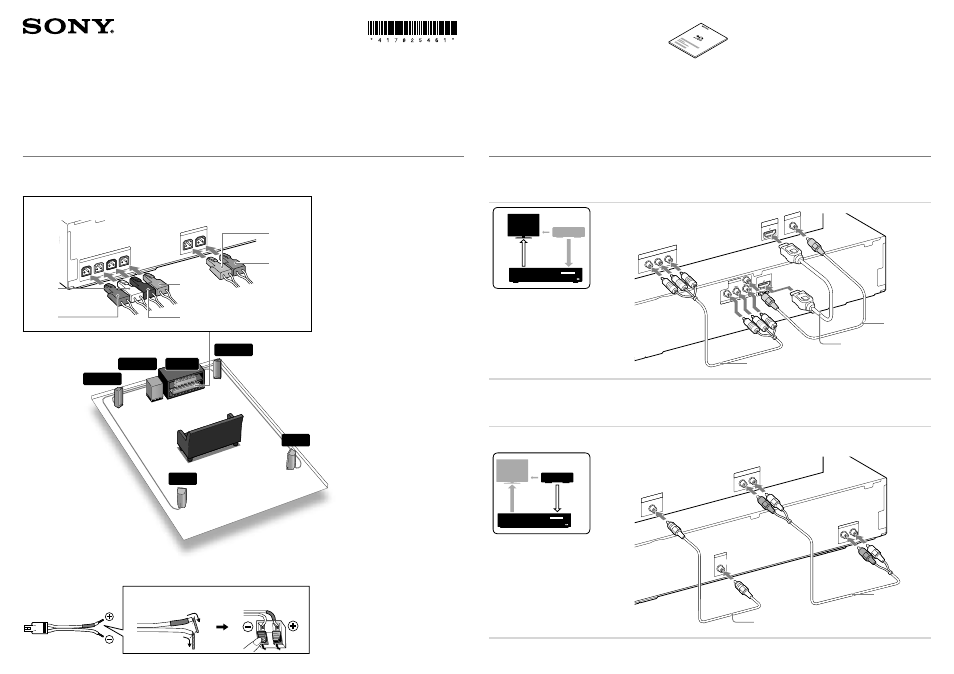

Руководство по быстрой настройке/Посібник із швидкого настроювання
BDV-E870/E370

1

Подключение динамиков/Під’єднання динаміків

Подключайте кабели динамиков в соответствии с цветом гнезд SPEAKERS на устройстве.
Під’єднайте шнури динаміків таким чином, аби їхній колір співпадав із кольором гнізд SPEAKERS на пристрої.

Задняя панель основного устройства/

Задня панель основного пристрою

FRONT R

FRONT L

SUBWOOFER

CENTER

SPEAKERS

SUR R

SUR L

SPEAKERS

Синий

Блакитний

Серый

Сірий

Красный

Червоний

Белый

Білий

Зеленый

Зелений

Фиолетовый

Ліловий

Подключение кабелей динамиков к динамику/Під’єднання шнурів динаміків до динаміка

Задняя или нижняя часть динамика/

Динамік - задня або донна панель

2

Подключение телевизора/телевизионной приставки/Під’єднання телевізора/телеприставки

Выберите метод подключения видео- и аудиокомпонентов в зависимости от гнезд на телевизоре или телевизионной приставке.
Оберіть спосіб підключення для передання відео-/аудіосигналів, виходячи з наявності на телевізорі/телеприставці тих чи інших гнізд.

Подключение видеокабелей к телевизору/Підключення відеошнурів до телевізора

ВИДЕО
ВІДЕО

CENTER

DIGIT

AL IN

COAXIAL

SAT/CABLE

EZW-R

T10

AUDIO IN

R

L

AUDIO

A B

C

S-AIR ID

ECM-A

C2

A. CAL MIC

COAXIAL

FM

75

ANTENNA

DIGIT

AL IN

OPTICAL

TV

LAN(100)

Y

P

B

/ C

B

P

R

/ C

R

COMPONENT

VIDEO OUT

VIDEO OUT

OUT

ARC

DIGITAL OUT

COAXIAL

OPTICAL

TV

AUDIO OUT

L

R

TV/VIDEO

P

B

/C

B

P

R

/C

R

Y

COMPONENT

VIDEO IN

HDMI IN

VIDEO IN

Метод 3/

Спосіб 3

Метод 1**/

Спосіб 1**

Метод 2*/

Спосіб 2*

*Не прилагается/*Не постачається

**Прилагается только к моделям для Сингапура, Таиланда и Тайваня.

**Постачається тільки з моделями для Сінгапура, Таїланду й Тайваню.

Подключение аудиокабелей от телевизионной приставки/Підключення аудіошнурів від телеприставки

Если телевизионная приставка не используется, см. раздел “Подключение телевизора (подключение аудиокабелей)” в Инструкциях по эксплуатации.
Якщо телеприставка не використовується, зверніться до розділу «Під’єднання телевізора (з’єднання для аудіо)» у Посібнику з експлуатації.

ЗВУК
АУДІО

DIGIT

AL IN

OPTICAL

TV

AUDIO IN

R

L

AUDIO

DIGIT

AL IN

COAXIAL

SAT/CABLE

OPTICAL

DIGITAL OUT

L

R

AUDIO OUT

COAXIAL

DIGITAL OUT

Метод 1*/

Спосіб 1*

Метод 2*/

Спосіб 2*

*Не прилагается/*Не постачається

Для получения дополнительной информации см.

Инструкции по эксплуатации.
Додаткова інформація наведена у Посібнику з

експлуатації.

SUBWOOFER

FRONT R

CENTER

FRONT L

SUR L

SUR R
