17 RU
Н
а
чал
о раб
о
ты

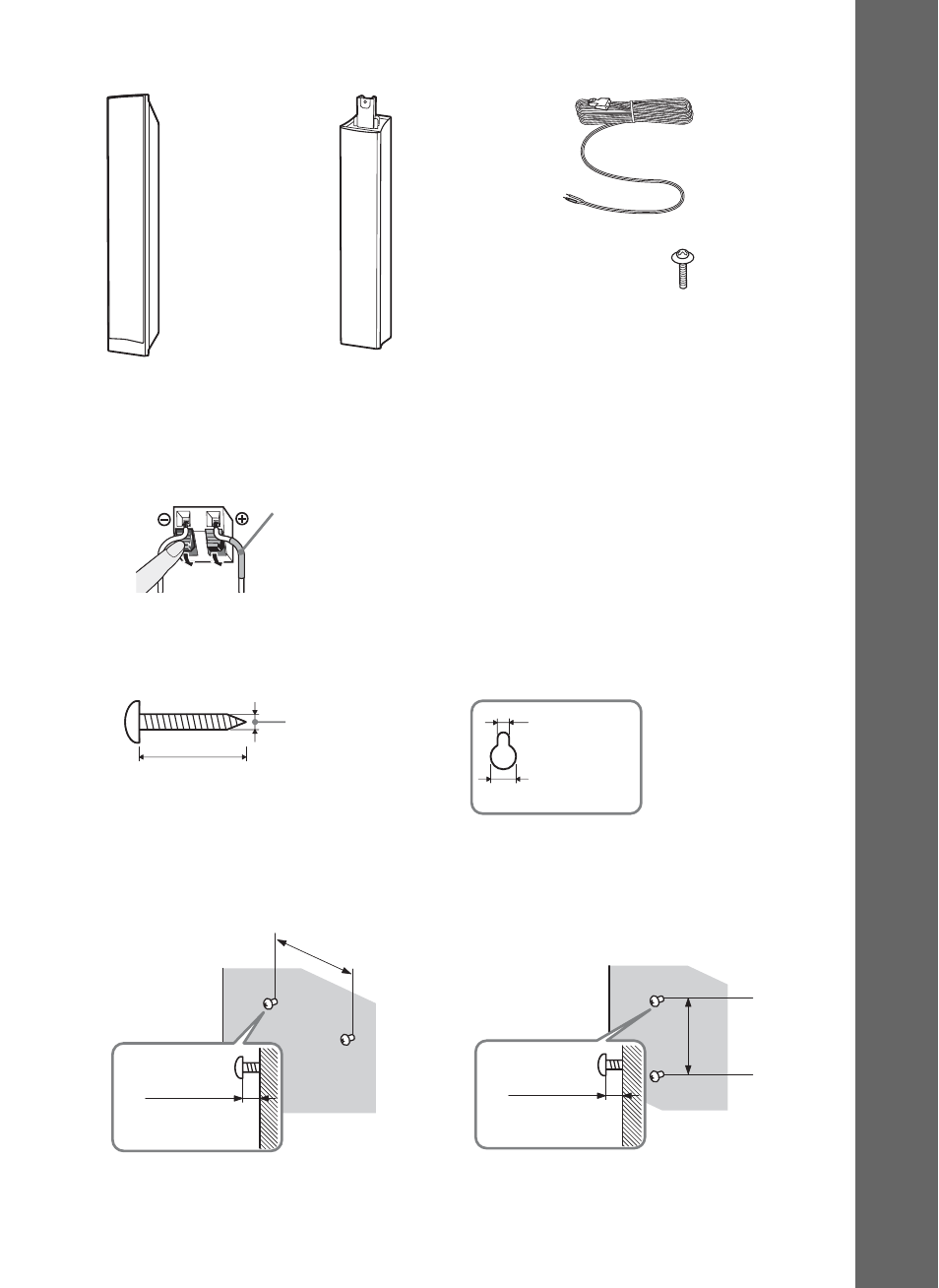

Динамик в разобранном виде
Установка динамиков на стену
Перед установкой динамиков на стену подключите к ним кабели динамиков.
Обязательно подсоединяйте кабели динамиков к соответствующим разъемам на
динамиках: кабель динамика с цветной трубкой к 3; без цветной трубки – к #.
1
Приготовьте винты (приобретаются дополнительно), соответствующие
отверстиям на задней панели динамика. См. рисунки ниже.
2
Вкрутите винты в стену.
Верхняя часть
динамика Нижняя часть
динамика Кабель
динамика
Винт
Цветная трубка
Передний левый динамик (L): белый
Передний правый динамик (R): красный
Центральный динамик: зеленый кабель
Левый динамик объемного звучания (L): синий
Правый динамик объемного звучания (R): серый
30 мм
4 мм
Отверстие на
задней панели
динамика
5 мм
10 мм
от 8 до 10 мм
219 мм
Для центрального динамика
210 мм
Для остальных динамиков
от 8 до 10 мм
