32
UA
4
За потреби від’єднайте настільну стійку від телевізора. (4-1)
~
•
Див. розділ «Від’єднання настільної підпори від телевізора» (стор. 9).
5
Прикріпіть монтажний кронштейн і фіксуючий кронштейн. (4-3 до 4-7)
Див. посібник до настінного кронштейна.
6
Підготуйте паперовий шаблон. (5-2)
1. Див. «Таблицю розмірів для монтажу телевізора» (далі) і нанесіть контури
телевізора на шаблон.
2. Клейкою стрічкою прикріпіть шаблон на стіні, як вказано у посібнику до
настінного кронштейна.
Подальші інструкції зі встановлення див. у посібнику до настінного кронштейна.
(5-3 до 6)
SU-WL500
~
•
Закріпіть монтажний гак за допомогою чотирьох гвинтів, що постачаються з кронштейном
для настінного кріплення.
•
Приєднуючи настільну підпору, вкрутіть раніше викручені гвинти у відповідні отвори ззаду на
телевізорі.

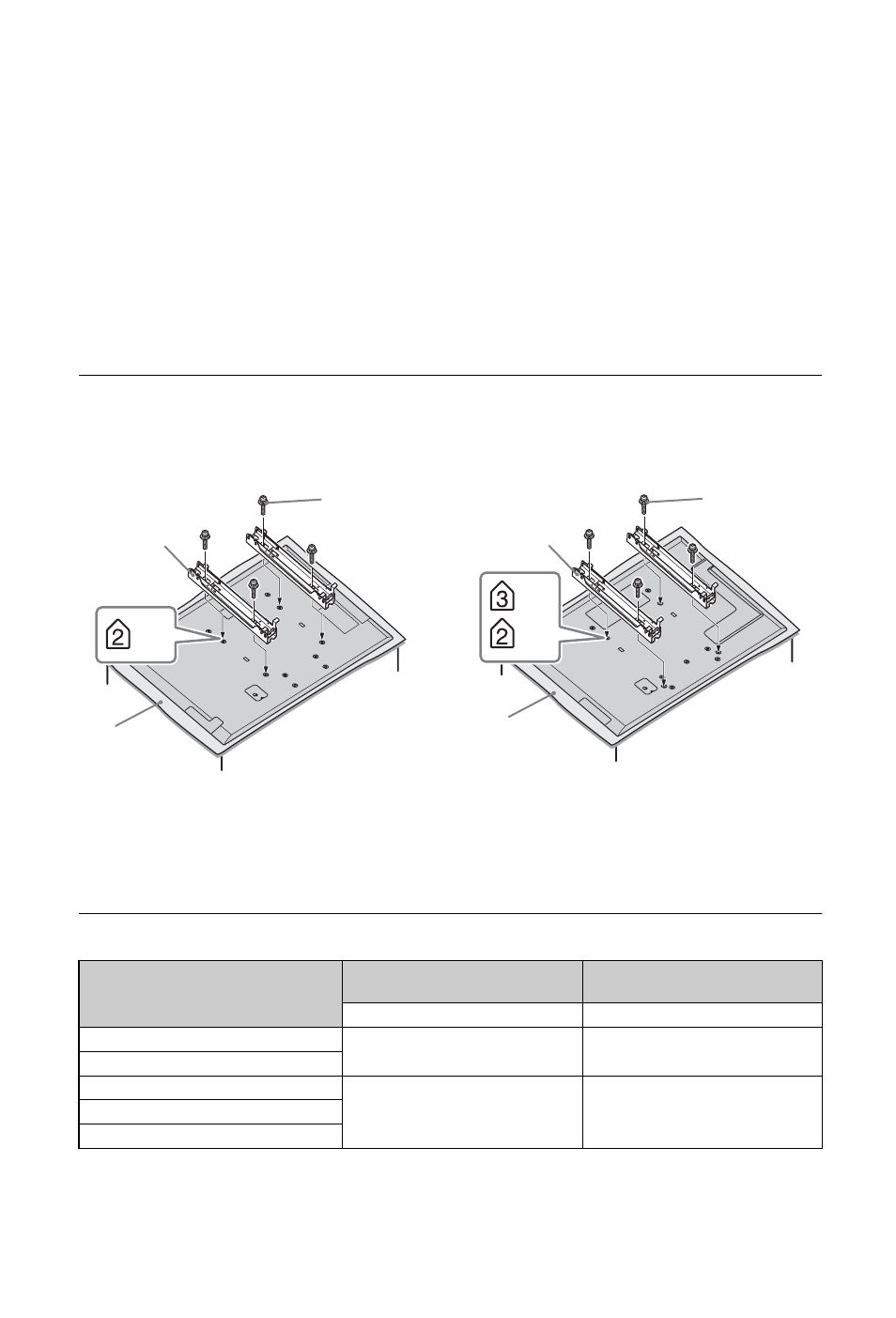

Діаграма/таблиця розташування гвинтів та гака
×
4
М’яка
тканина
Гвинт
(+PSW
6 × 16)
Монтажний
гак
Ч
2
Ч
2
М’яка
тканина
Гвинт
(+PSW
6 × 16)
Монтажний
гак
Для KDL-65HX92x
Для KDL-60/55/46/40NX72x,
KDL-55/46HX92x, KDL-55/46HX82x
Назва моделі
KDL-
Розташування
гвинтів
Розташування гаків
SU-WL500
SU-WL500
65HX92x
d, g
a
60NX72x
55HX92x/55HX82x/55NX72x
e, j
b
46HX92x/46HX82x/46NX72x
40NX72x
