Схема/таблица положения винтов и скоб
SU-WL500

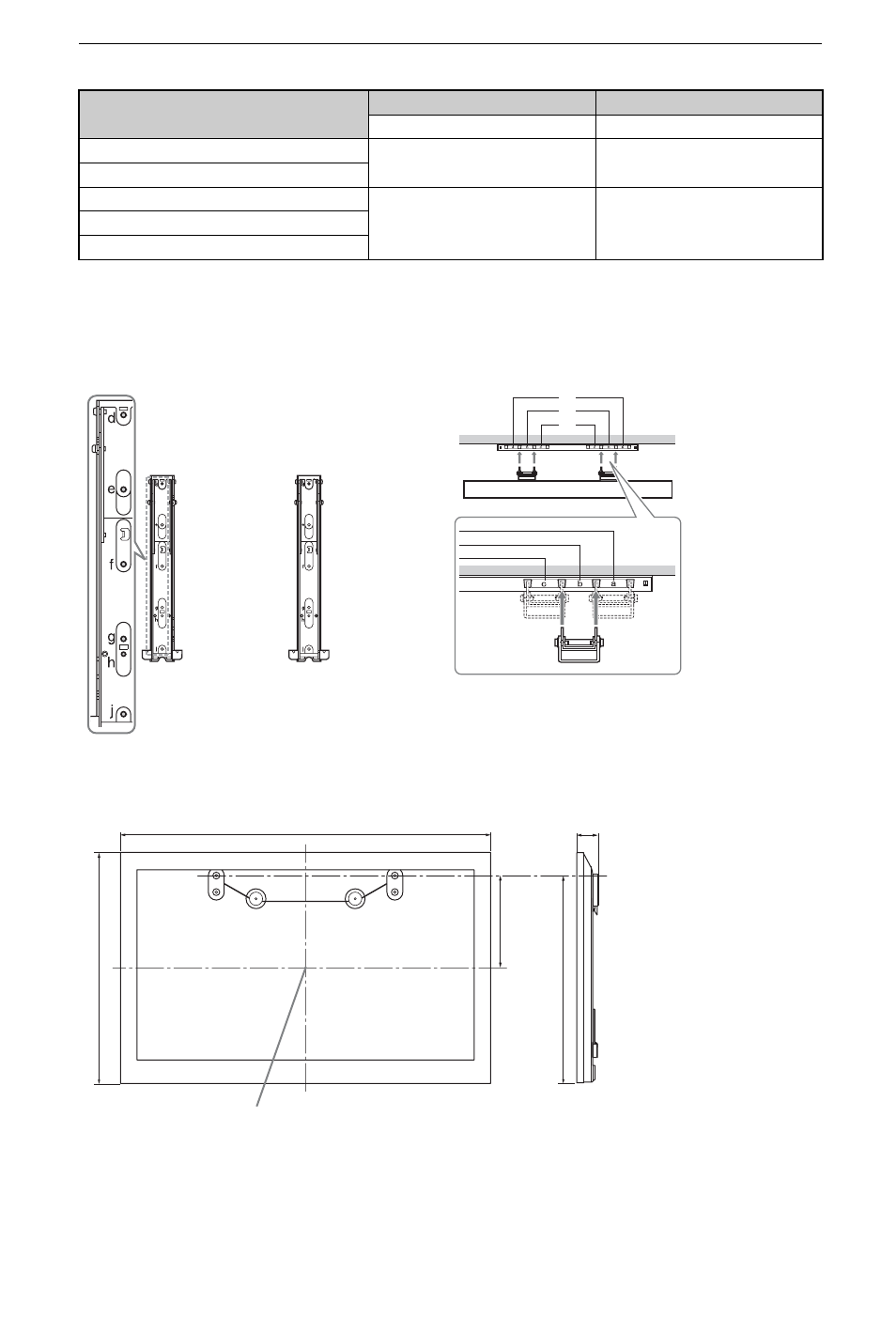

Таблица размеров для установки телевизора
Название модели
KDL-
Расположение винтов
Положение скоб
SU-WL500
SU-WL500
65HX92x
d, g
a
60NX72x
55HX92x/55HX82x/55NX72x
e, j
b
46HX92x/46HX82x/46NX72x
40NX72x
1
SU-WH500
Положение винтов
При установке монтажной скобы на
телевизор.
Положение скоб
При установке телевизора на опорный
кронштейн.
b
a
c
B
A
C
D
E
Центральная точка экрана
