32
RU
SU-WH500 (за исключением моделей KDL-65HX92x)
Для надлежащей установки см. инструкции, прилагаемые к кронштейну для
размещения на стене SU-WH500.
~
• Расположив телевизор экраном вниз, прикрепите принадлежности кронштейна SU-WH500.
• Нет необходимости прикреплять прокладки, прилагаемые к кронштейну SU-WH500. (3-1 в
разделе “Установка” в инструкциях к SU-WH500)

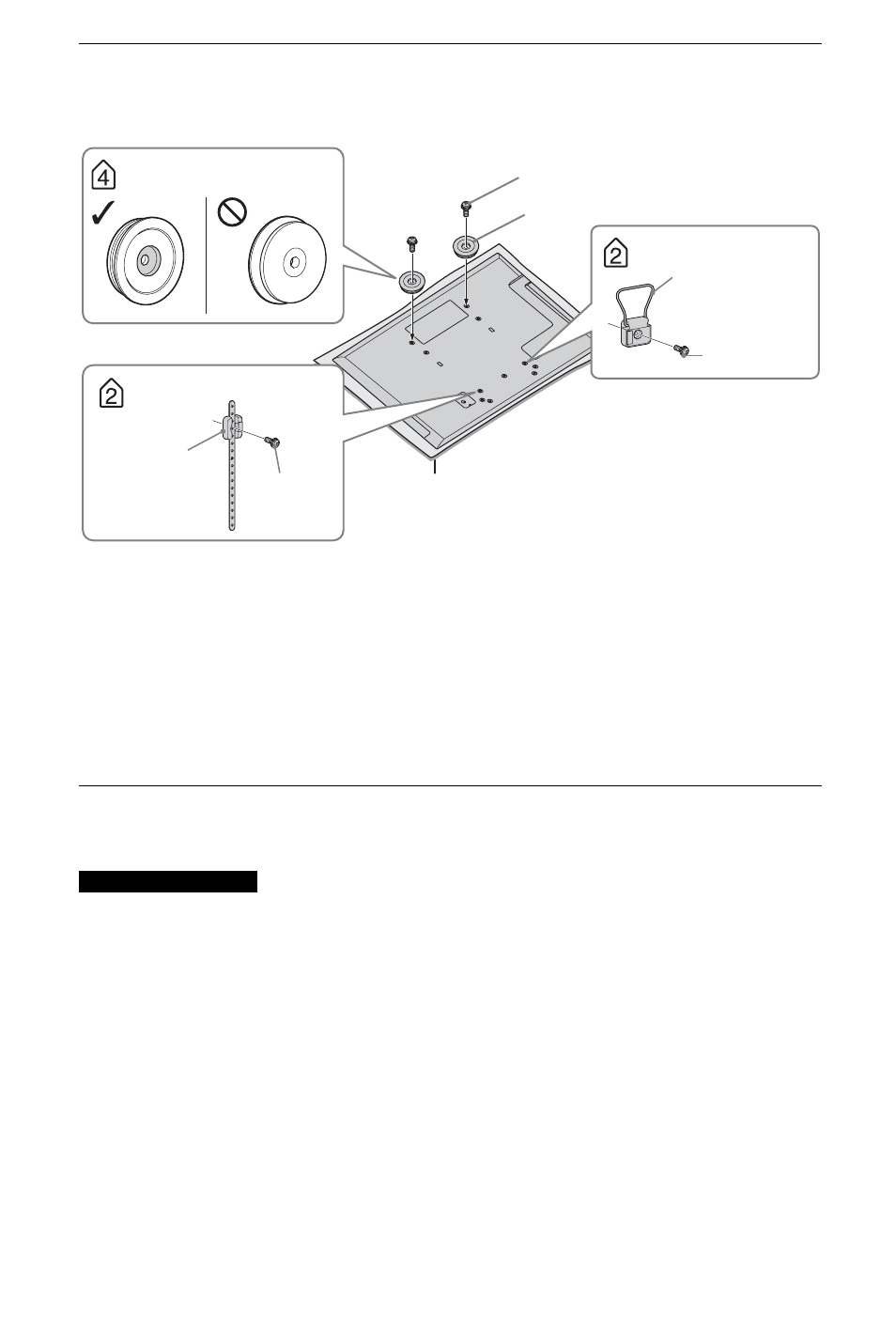

• Прикрепите шкивы к двум верхним отверстиям под винты (см. рисунок выше) с помощью
винтов, прилагаемых к кронштейну SU-WH500. (3-3 в разделе “Установка” инструкций для
кронштейна SU-WH500)
• Прикрепите отклоняемый кронштейн и поддерживающий ремень (см. рисунок) с помощью
винтов, прилагаемых к кронштейну SU-WH500. (3-4, 5 в разделе “Установка” инструкций для
кронштейна SU-WH500)
SU-WL700 (за исключением моделей KDL-65HX92x,
KDL-60NX72x)
Обязательно надежно прикрепите монтажный кронштейн к стене, следуя инструкциям,
приведенным в настоящем руководстве, а также в руководстве, прилагаемом к настенному
монтажному кронштейну. Цифра в скобках обозначает количество шагов установки, описанных
в руководстве по эксплуатации, прилагаемом к настенному монтажному кронштейну.
1
Проверьте детали, прилагаемые к настенному монтажному кронштейну
(1).
См. руководство по эксплуатации, прилагаемое к настенному монтажному
кронштейну.
2
Определите местоположение для установки. (2-1)
См. следующие материалы: “Таблица установочных размеров телевизора”.
Обеспечьте наличие достаточного зазора между телевизором, потолком и
выступающими частями стены, как указано в руководстве.
Ч 2
Ч 1
Ч 1
Шкив
Винт
Винт
Наклонный упор
Винт
Поддерживающий
ремень
Меры предосторожности
