31
UA
Дод
а
тк
ова інфо
рмаці
я
SU-WH500 (крім KDL-65HX92x)
Див. інструкції зі встановлення, що постачаються з кронштейном для настінного
монтажу SU-WH500.
~

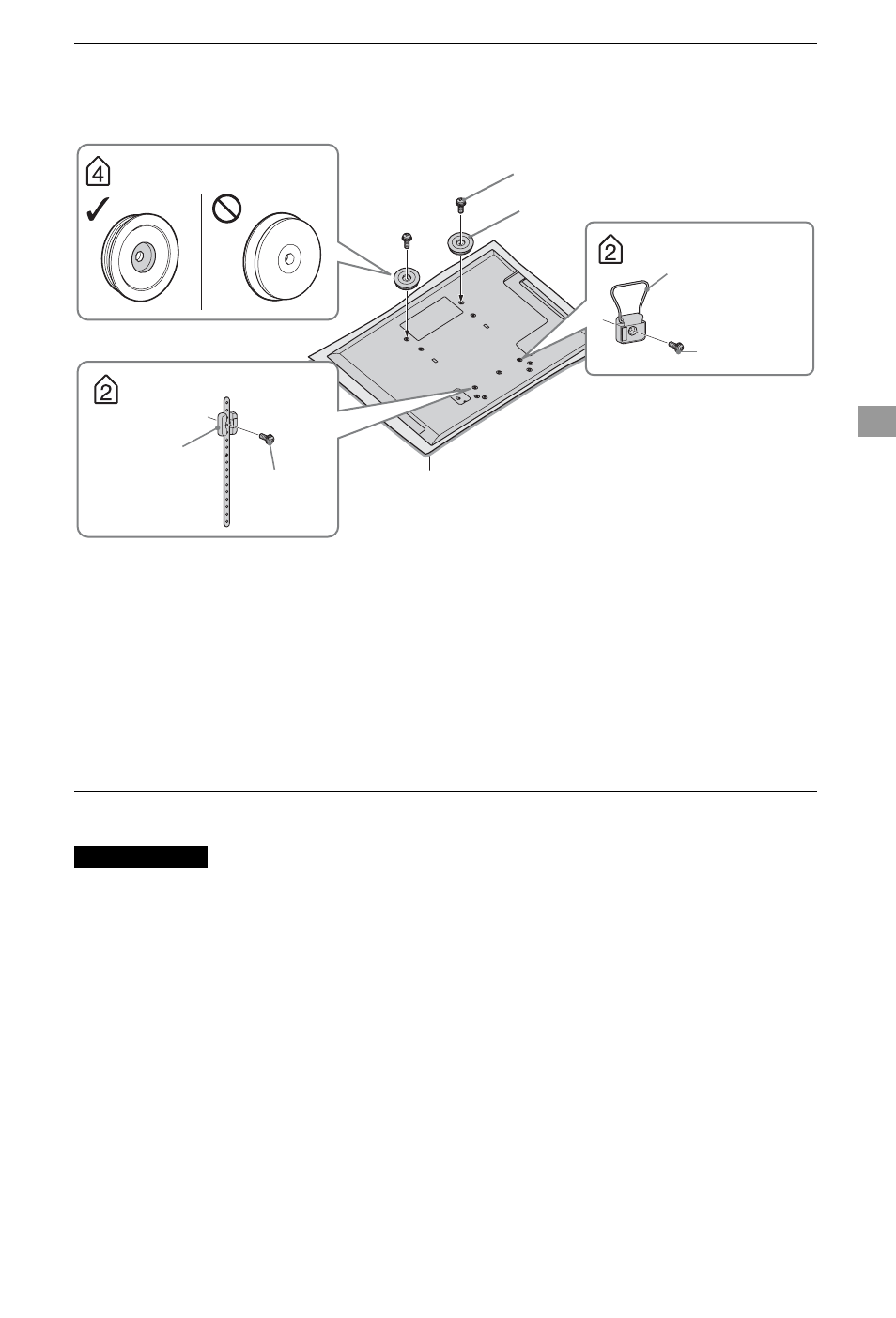

• Розташуйте телевізор екраном униз і прикріпіть аксесуари SU-WH500.
• Немає потреби встановлювати прокладки, що постачаються із SU-WH500. (Пункт 3-1 у
розділі «Встановлення» Інструкцій до SU-WH500.)
• Прикріпіть шківи через два верхні отвори (див. малюнок угорі) за допомогою гвинтів, що
постачаються із SU-WH500. (Пункт 3-3 у розділі «Встановлення» Інструкцій
SU-WH500.)
• Прикріпіть кронштейн із можливістю регулювання кута відносно стіни (зміщенням догори) та
фіксуючий ремінь (див. малюнок) за допомогою гвинтів, що постачаються із SU-WH500.
(Пункт 3-4, 5 у розділі «Встановлення» Інструкцій SU-WH500.)
SU-WL700 (крім KDL-65HX92x, KDL-60NX72x)
Надійно закріпіть настінний кронштейн на стіні, дотримуючись інструкцій у цьому посібнику та
в посібнику до настінного кронштейна. Цифри в дужках відповідають етапам встановлення
відповідно до посібника до настінного кронштейна.
1
Перевірте комплектність настінного кронштейна (1).
Див. посібник до настінного кронштейна.
2
Виберіть місце встановлення. (2-1)
Див. «Таблицю розмірів для монтажу телевізора» далі. Залиште вказаний вільний
простір між телевізором, стелею і виступаючими елементами стіни.
3
Закріпіть опорний кронштейн на стіні. (2-2 до 3)
Виберіть положення гвинтів на стіні й встановіть опорний кронштейн. Подробиці
див. у посібнику до настінного кронштейна.
Ч
2
Ч
1
Ч
1
Шків
Гвинт
Гвинт
Гвинт
Фіксуючий
ремінь
Кронштейн із
можливістю
регулювання кута
відносно стіни
(зміщенням догори)
Застережні заходи
(Продовження)
