Примечания:
• Использование кабеля S-VIDEO позволяет
получить более качественное изображение.
• Перед подключением убедитесь в том, что на
Вашем телевизоре установлена минимальная
громкость. Если Вы забудете понизить
громкость, это может привести к повреждению
Ваших динамиков.
• Вставляйте штекеры кабелей ввода/вывода AV/
S в гнезда под прямым углом: в противном
случае возможно повреждение разъемов.
Просмотр на экране телевизора
Подключение к телевизору

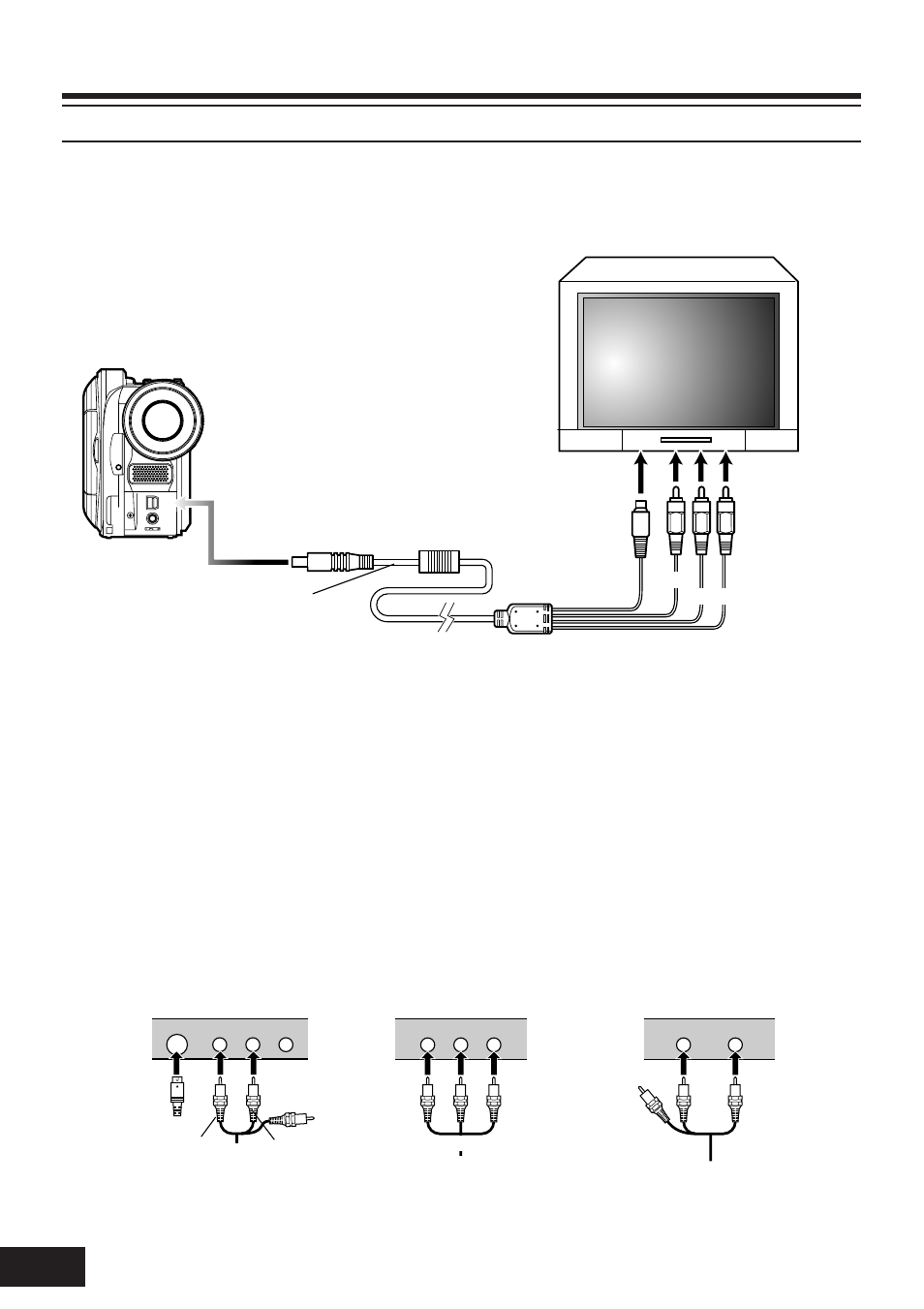

Воспользуйтесь полученным в комплекте кабелем ввода/вывода AV/S для подключения
видеокамеры DVD к телевизору следующим образом:
A/V
MIC
К гнезду входа/выхода AV
Кабель ввода/вывода
AV/S (придагается)
Желтый
Белый
К гнезду входа S-VIDEO*
К гнездам
аудио/видео
входа
Красный
* Если Ваш телевизор оборудован гнездом входа S-VIDEO, Вы можете подключить к
нему кабель S-VIDEO.
S-VIDEO VIDEO AUDIO
L R
VIDEO AUDIO
L R
VIDEO AUDIO
Стереофонического
типа с гнездом S-VIDEO
Стереофонического
типа
Монофонического
типа
Красный Белый
Красный
Желтый Белый
Белый
Желтый
