Подключения
Подсоединение внешних устройств
Чтобы выбрать нужный режим для внешнего устройства, нажмите кнопку FUNCTION. При каждом нажатии
этой кнопки режим изменяется в следующем порядке: BD/DVD D. IN AUX HDMI1 HDMI2 TUNER
R
Красный
W
Белый
FRONT
FRONT
SPEAKER
IMPEDANCE
: 3
SPEAKERS OUT
FM ANT
AUX IN
DIGITAL
AUDIO IN
(OPTICAL)
ONLY FOR
UPDATE
HDMI OUT
HDMI IN 1
HDMI IN 2
SYSTEM CABLE
FRONT
FRONT
SPEAKER
IMPEDANCE
: 3
SPEAKERS OUT
FM ANT
AUX IN
DIGITAL
AUDIO IN
(OPTICAL)
ONLY FOR
UPDATE
HDMI OUT
HDMI IN 1
HDMI IN 2
SYSTEM CABLE
FRONT
FRONT
SPEAKER
IMPEDANCE
: 3
SPEAKERS OUT
FM ANT
AUX IN
DIGITAL
AUDIO IN
(OPTICAL)
(
)
ONLY FOR
UPDATE
HDMI OUT
HDMI IN 1
HDMI IN 2
SYSTEM CABLE
HDMI OUT
AUDIO OUT
OPTICAL OUT
R
R
W
W
Внешние устройства
Способ 1
(кабель не входит в комплект.)
Способ 3
(кабель не входит
в комплект.)
Способ 2
(кабель не входит
в комплект.)

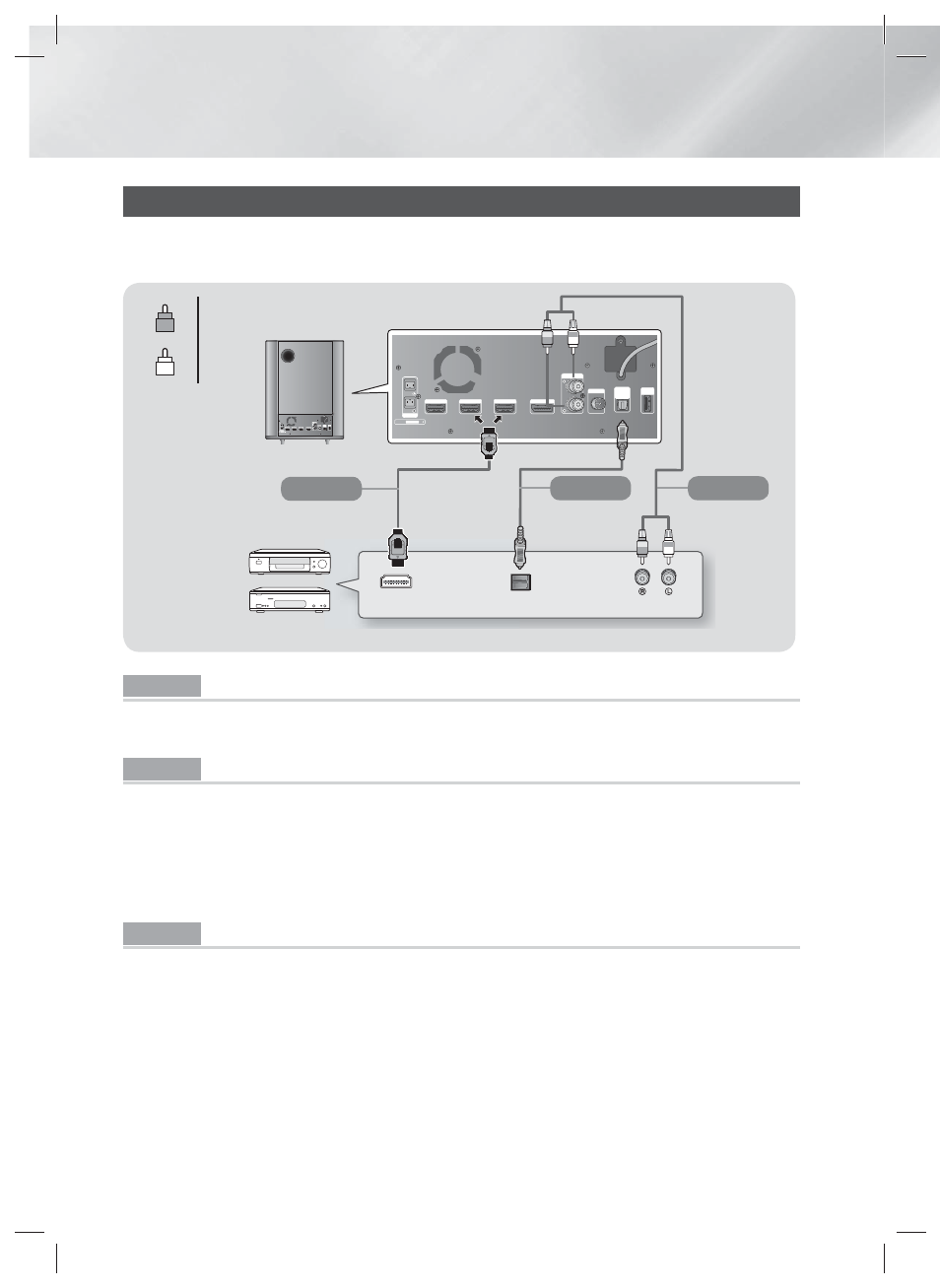

Способ 1 ВХОД HDMI : подключение к внешнему устройству с помощью кабеля HDMI
Подключите кабель HDMI (не входит в комплект) к разъему HDMI IN на задней панели сабвуфера и
разъему HDMI OUT цифрового устройства.
Выберите режим HDMI1 или HDMI2.
Способ 2 ОПТИЧЕСКИЙ : подключение внешнего цифрового аудиоустройства
Для подключения цифрового аудиовыхода устройства с цифровым сигналом, например приемник
кабельного и спутникового телевидения (телеприставка).
С помощью цифрового оптического кабеля (не входит в комплект) подключите разъем оптического
цифрового аудиовыхода на сабвуфере к разъему оптического цифрового аудиовхода на внешнем
цифровом устройстве.
Выберите режим D. IN.
Способ 3 ВХОД AUX : подключение внешнего аналогового устройства
С помощью аудиокабеля RCA (не входит в комплект), подключите разъем AUDIO IN на сабвуфере к
разъему AUDIO OUT на внешнем аналоговом устройстве.
Выберите режим AUX.
• Убедитесь в соответствии цветов подключаемого кабеля с цветами разъемов ввода-вывода.
|
ПРИМЕЧАНИЕ
|
\ Для просмотра видео с помощью приемника кабельного/спутникового телевидения следует соединить разъем видеовыхода данного
устройства непосредственно с разъемом видеовхода телевизора.
\ Данная система поддерживает частоты дискредитации внешних цифровых устройств 32 кГц и выше.
\ Данная система поддерживает только аудиоформаты DTS и Dolby Digital.Аудио в формате MPEG и формат битового потока не
поддерживаются.
