20
Pyccкий
Подключения
|
ВНИМАНИЕ
|
\ Не разрешайте детям играть с громкоговорителями или рядом с ними. В случае падения громкоговорителя дети могут получить
травму.
\ Поместите сабвуфер в недоступном для детей месте, чтобы они не могли засунуть в отверстие сабвуфера руки или какие-либо
предметы.
\ Не вешайте сабвуфер на стену, используя для этого отверстие сабвуфера.
|
ПРИМЕЧАНИЕ
|
\ При установке громкоговорителя рядом с телевизором под влиянием магнитного поля цвета на экране могут быть искажены.

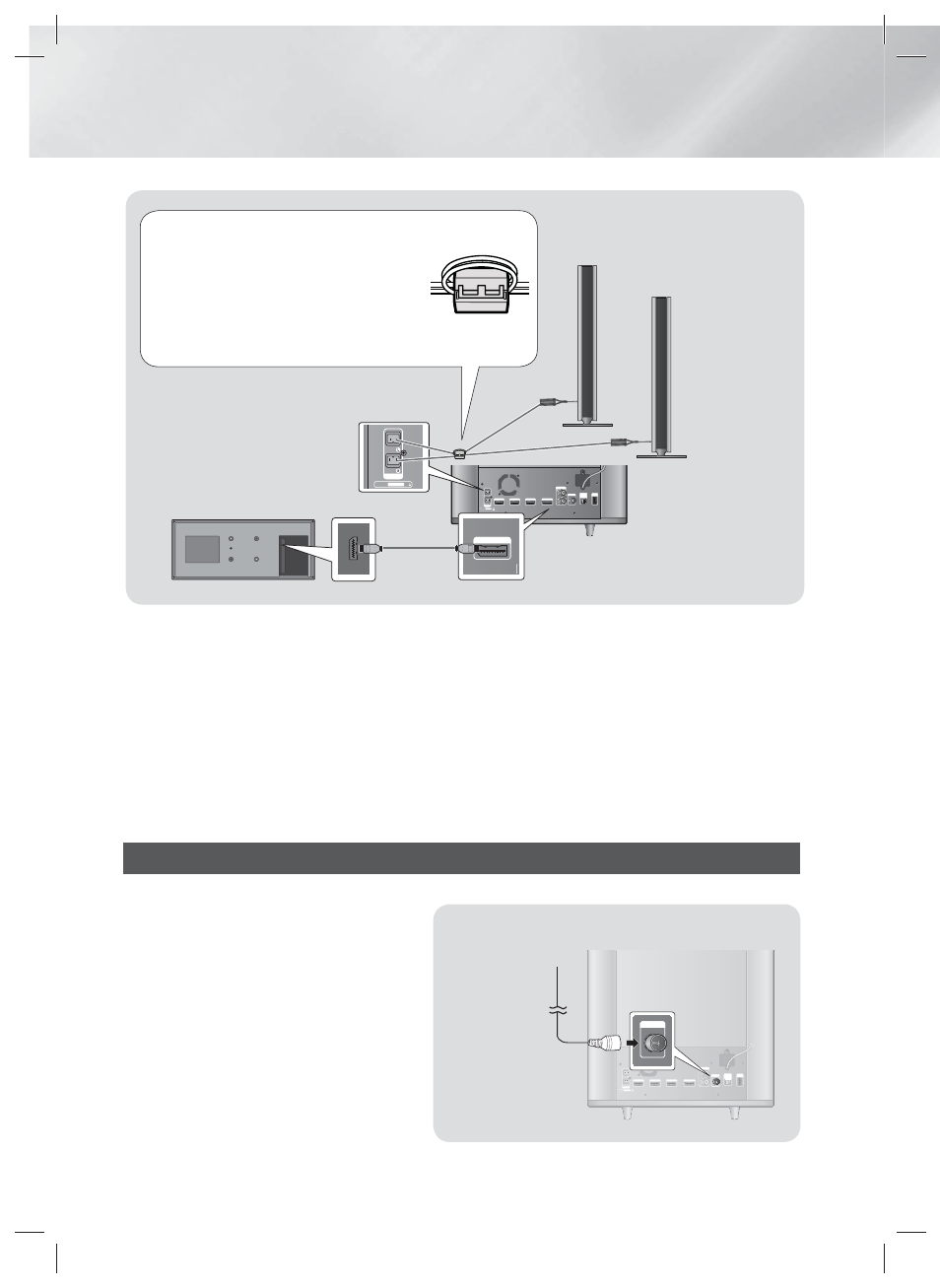

Подключение FM-антенны
1 . Подключите прилагаемую FM-антенну
к разъему FM-антенны.
2 . Плавно перемещайте антенный
провод, пока не найдете место с
хорошим приемом сигнала, затем
закрепите его на стене или другой
жесткой поверхности.
|
ПРИМЕЧАНИЕ
|
\ Данное устройство не принимает сигналы
радиостанций в диапазоне AM.
FRONT
FRONT
SPEAKER
IMPEDANCE
: 3
SPEAKERS OUT
FM ANT
AUX IN
DIGITAL
AUDIO IN
(OPTICAL)
ONLY FOR
UPDATE
HDMI OUT
HDMI IN 1
HDMI IN 2
SYSTEM CABLE
FRONT
FRONT
SPEAKER
IMPEDANCE
: 3
SPEAKERS OUT
FM ANT
AUX IN
DIGITAL
AUDIO IN
(OPTICAL)
(
)
ONLY FOR
UPDATE
HDMI OUT
HDMI IN 1
HDMI IN 2
SYSTEM CABLE
FM ANT
FM ANT
FM-антенна
(входит в комплект
поставки)
VIDEO OUT
S
YSTEM CABLE
L
AN
FRONT
FRONT
SPEAKER
IMPEDANCE
: 3
SPEAKERS OUT
FM ANT
AUX IN
DIGITAL
AUDIO IN
(OPTICAL)
ONLY FOR
UPDATE
HDMI OUT
HDMI IN 1
HDMI IN 2
SYSTEM CABLE
SYSTEM CABLE
FRONT
FRONT
SPEAKER
IMPEDANCE
: 3
SPEAKERS OUT
Фронтальный
громкоговоритель (Л)
Сабвуфер
Фронтальный
громкоговоритель
(П)
Соберите кабели кромкоговорителя
вместе, как показано на рисунке, и
установите сердечник, сделав петлю
из кабелей вокруг ферритового
сердечника (малый).
Подробные сведения о подключении
тороидального ферритового
сердечника см. на стр. 17.
