Українська
19 |
03
Підключення

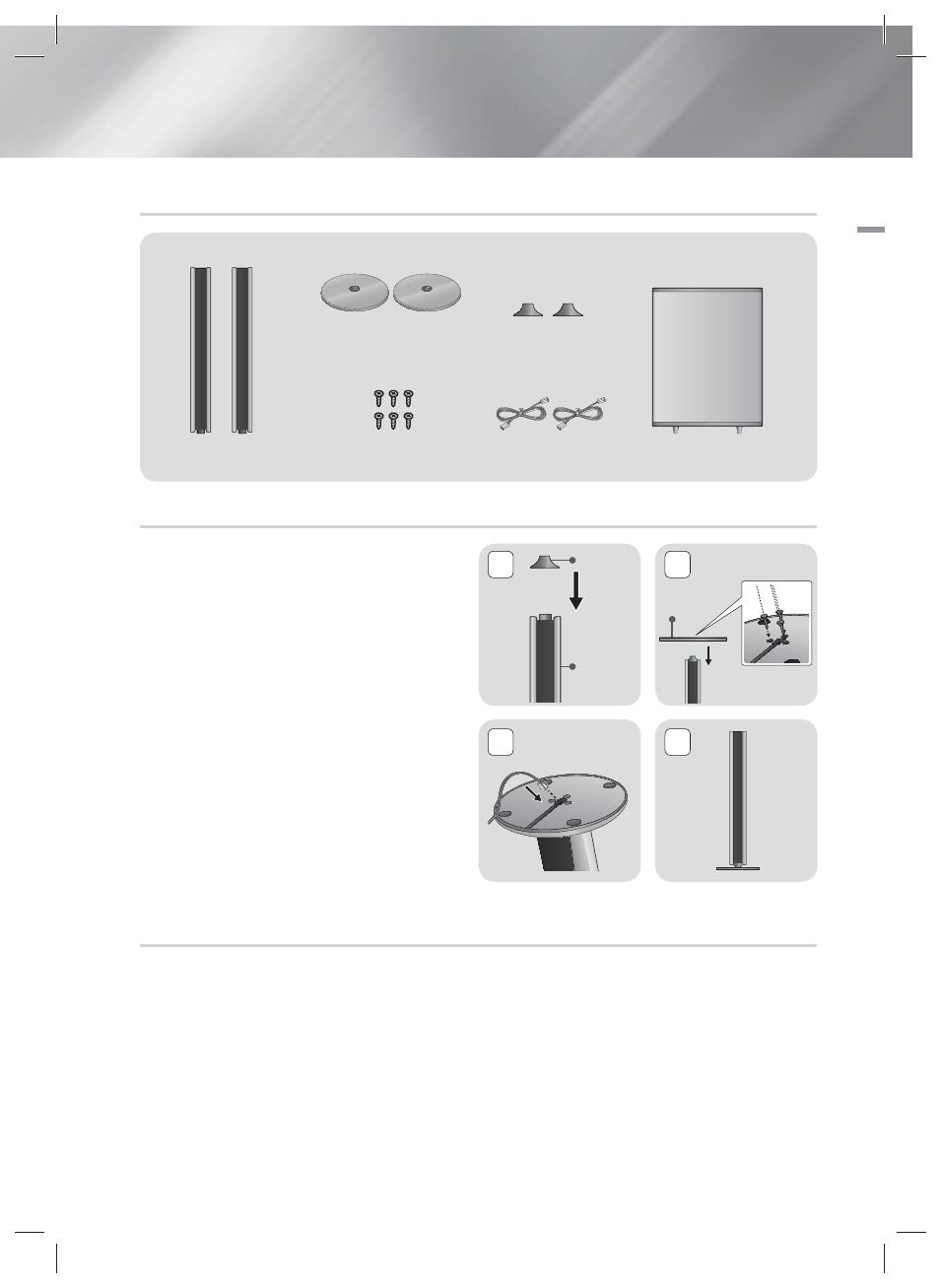

Складові частини динаміків
Підключення динаміків
1. Після того як ви зібрали динамік, як указано вище, знайдіть рознім сабвуфера відповідного кольору та
під’єднайте кабель динаміка.
Установлення динаміків
1. Установіть кришку на дно динаміка.
2. Переверніть опору та під’єднайте її до
динаміка. За допомогою викрутки вкрутіть
3 шурупи в отвори за годинниковою
стрілкою.
3. Вставте кабель в отвір на нижній стороні
опори.
4. Так має виглядати встановлений динамік.
Повторіть указану вище послідовність дій,
щоб установити інший динамік.
САБВУФЕР КАБЕЛЬ ДИНАМІКА
КРИШКА
ПЕРЕДНІ ДИНАМІКИ
ОПОРА ПІДСТАВКИ
ГВИНТ (3x12): 6 ШТ.
( ЛІВИЙ ) ( ПРАВИЙ )
2
4
1
3
Кришка
Динамік
Опора
підставки
