Русский - 4
Соединительная панель
Цвет и форма устройства могут различаться в зависимости от модели.
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1
DIGITAL AUDIO OUT (OPTICAL)
Подключение к цифровому аудиоустройству, например приемнику домашнего кинотеатра.
При подключении гнезд HDMI IN через гнездо
DIGITAL AUDIO OUT (OPTICAL) на телевизоре выполняется
вывод только двухканального звука. Если требуется 5.1-канальный звук, подключите оптическое гнездо
на DVD-проигрывателе/проигрывателе дисков Blu-ray или декодере кабельного/спутникового телевидения
непосредственно к усилителю или системе домашнего кинотеатра, а не к телевизору.
2
SERVICE
Разъем для обновления программного обеспечения.
3
HDMI / PC IN [HDMI(DVI), AUDIO, PC]
Поддержка AV-устройства с возможностью подключения через интерфейс
HDMI (приставки, проигрыватели DVD)
При соединении двух устройств
HDMI дополнительный аудиокабель не требуется.
При использовании кабеля
HDMI / DVI подключение следует выполнять через гнездо HDMI(DVI).
Подключение к гнезду аудиовыхода ПК.
Аудиовыходы DVI для подключения внешних устройств.
4
AV IN [VIDEO] / [R-AUDIO-L]
Подключите кабель RCA к соответствующему внешнему аудио/видеоустройству, например, видеомагнитофону,
DVD-проигрывателю или видеокамере.
Соедините с помощью аудиокабелей RCA разъемы
[R-AUDIO-L] на телевизоре с соответствующими разъемами
аудиовыхода аудио/видеоустройства.
5
ANT IN
Подключение к антенне или системе кабельного телевидения.
¦
N
N
N
–
N
–
–
–
–
–
–
–
–
–
6
7
1
2
3
4
8
9
0
5

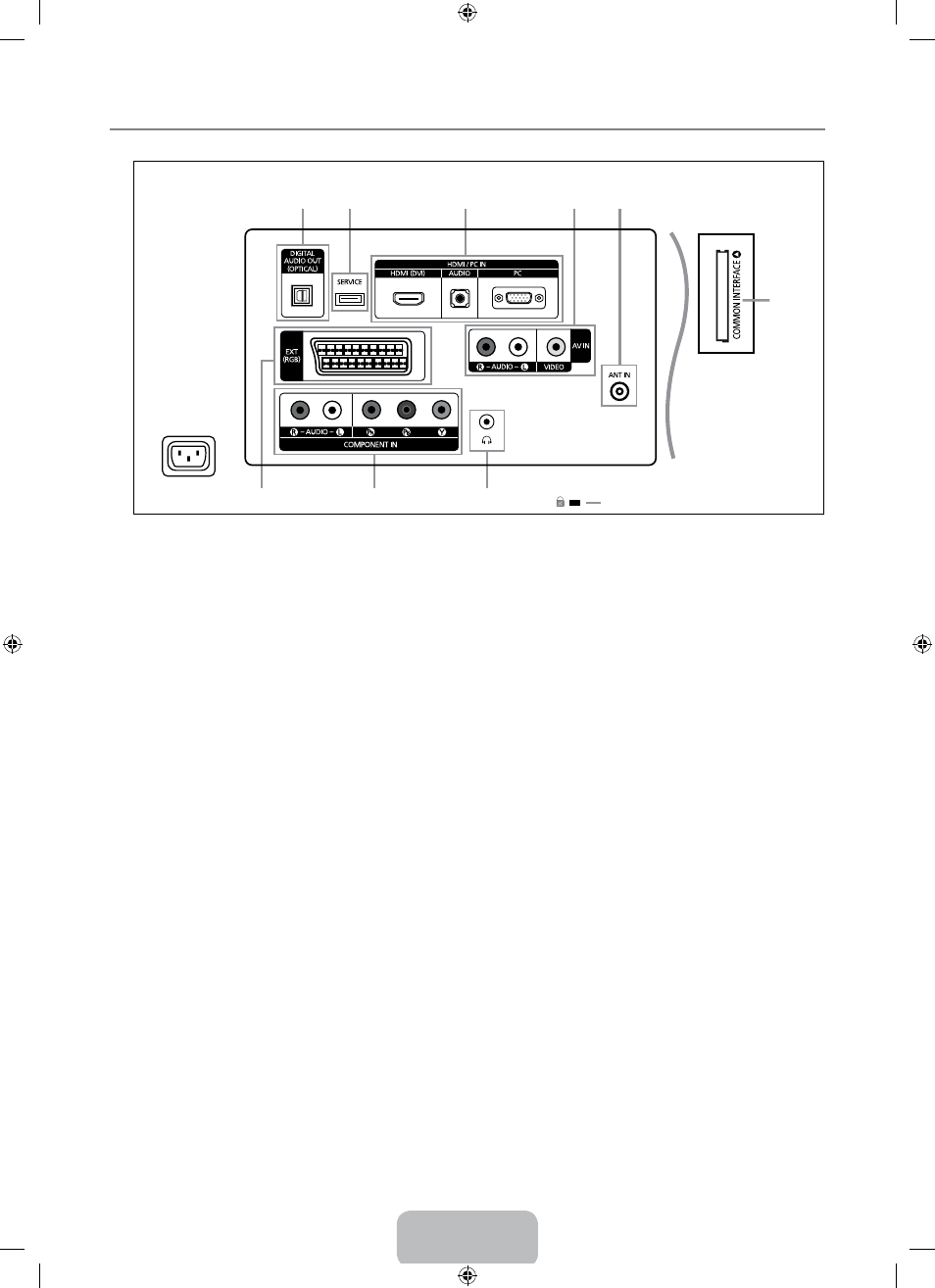

[Задняя панель телевизора]
Разъем для
шнура питания
