Руководство пользователя InSight™
- Внесение продукта
486
PN: 2002877 Ред.E
Н
ЕПОСРЕДСТВЕННОЕ
НАГНЕТАНИЕ
: П
РЕПЯТСТВИЕ
НА
ВХОДЕ

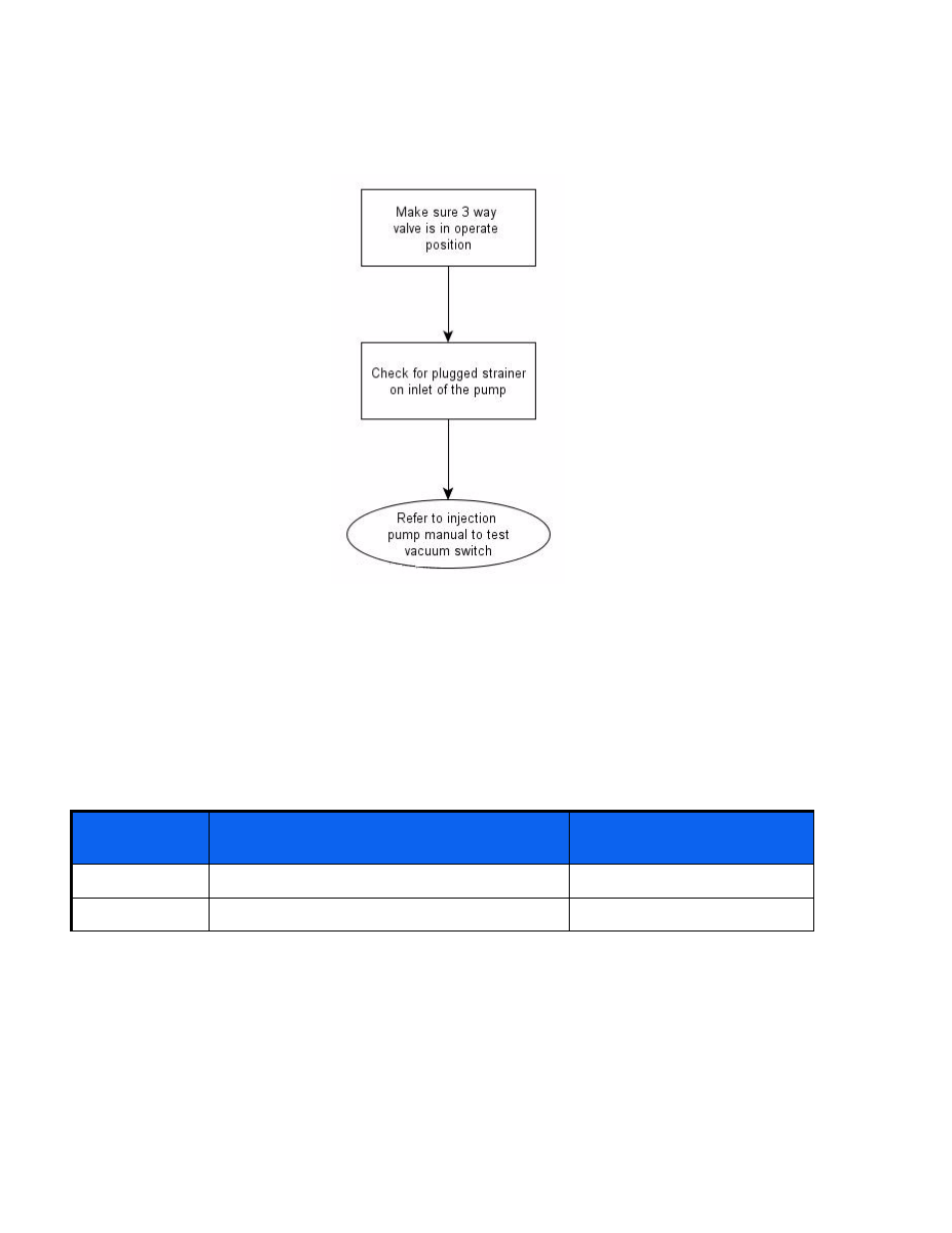

Нагнетательный насос имеет реле разрежения, используемое для выдачи предупреждения операторам о каких-
либо посторонних предметах на входе насоса. Датчик является реле с нормально замкнутыми контактами,
которые размыкаются, если в системе нагнетания появится препятствие. Для оператора будет отображено
предупреждение, если реле разрежения размыкается вследствие препятствия. Местоположения контактов см. в
таблице ниже. Оператор может проверить систему посредством отключения датчика, что инициирует
предупреждение. Если оператор зашунтирует контакты A и C, предупреждение снимется.
К
ОНТАКТЫ
РЕЛЕ
РАЗРЕЖЕНИЯ
Соединение дополнительного модуля
12-контактный разъем
3-контактный разъем кожуха
WP
Питание (12В)
2
C
Сигнал
10
A
