О
СХЕМАХ НАВИГАЦИИ
(
ПРОДОЛЖЕНИЕ
)

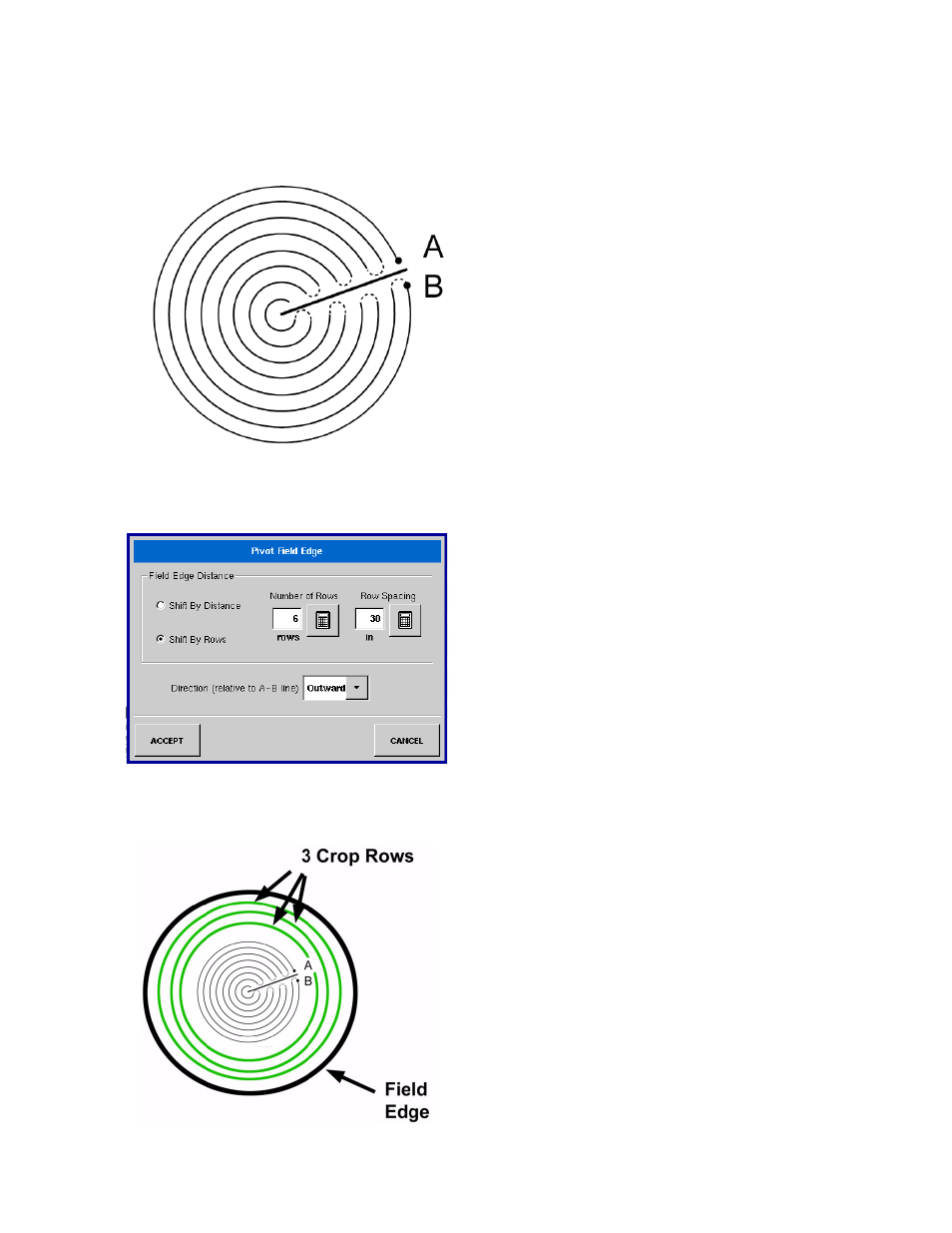

Разворот по центру
Установите по центру линию разворота АВ
Окно "Край поля для разворота" (показано
для сдвига на ряды)
Пример сдвига на ряды
Схема поворота по центру используется для полей с центральной
поворотной системой орошения поля. Данная схема позволяет
двигаться концентрическими кругами вокруг центра поля.
Дисплей InSight вычислит центр на основе пройденного пути.
Можно ввести координаты точки центра по широте и долготе,
если они известны.
1. Расположите одно колесо транспортного средства на колею
системы орошения, так чтобы поворотный рукав был сзади
транспортного средства.
2. В этой позиции для разворота нанесите точку А на схему.
3. Совершите объезд вокруг поля. Не выводите колесо из колеи
системы орошения. Световая полоса еще не указывает
направление.
4. По возвращению почти к самому поворотному рукаву или краю
поля, установите на схеме точку В.
Затем нужно установить край поля. Это можно выполнить в окне
"Край поля для разворота" дисплея InSight, как показано на
примере слева. Здесь можно выбрать один из трех вариантов:
• Сдвиг на расстояние - установка края поля на заданном
расстоянии и направлении от созданной линии АВ. В окне
"Расстояние от края поля для разворота" введите расстояние в
футах и дюймах.
• Сдвиг на ряды - установка края поля по заданному количеству
рядов культуры, помноженному на количество междурядий. В
окне "Расстояние от края поля для разворота" введите количество
рядов и междурядий. На примере, показанном слева, введено три
ряда с промежутком 30 дюймов, таким образом край поля будет
равен 90 дюймам.
• Отмена - Транспортное средство использует пройденный путь
как линию АВ.
Используйте числовую клавиатуру для ввода количества рядов и
междурядий. Выберите направление относительно линии АВ
(наружу или внутрь) и нажмите "Принять".
5. Поверните налево или направо для прохода по следующей
полосе. Следующая полоса будет выбрана автоматически.
6. При проходе по полосе направляйте транспортное средство
таким образом, чтобы зеленые огни световой полосы были по
центру.
Примечание. Чтобы работать от центра поля в направлении к
краю, исходная кривая должна иметь:
• Радиус, по меньшей мере, в два раза превосходящий ширину
полосы.
• Длину дуги, по меньшей мере, равную ширине двух полос.
7. Нажмите "Задействовать".
