Н
ЕПОСРЕДСТВЕННОЕ НАГНЕТАНИЕ
: Н
АСОС РАБОТАЕТ НА ПОЛНЫХ ОБОРОТАХ

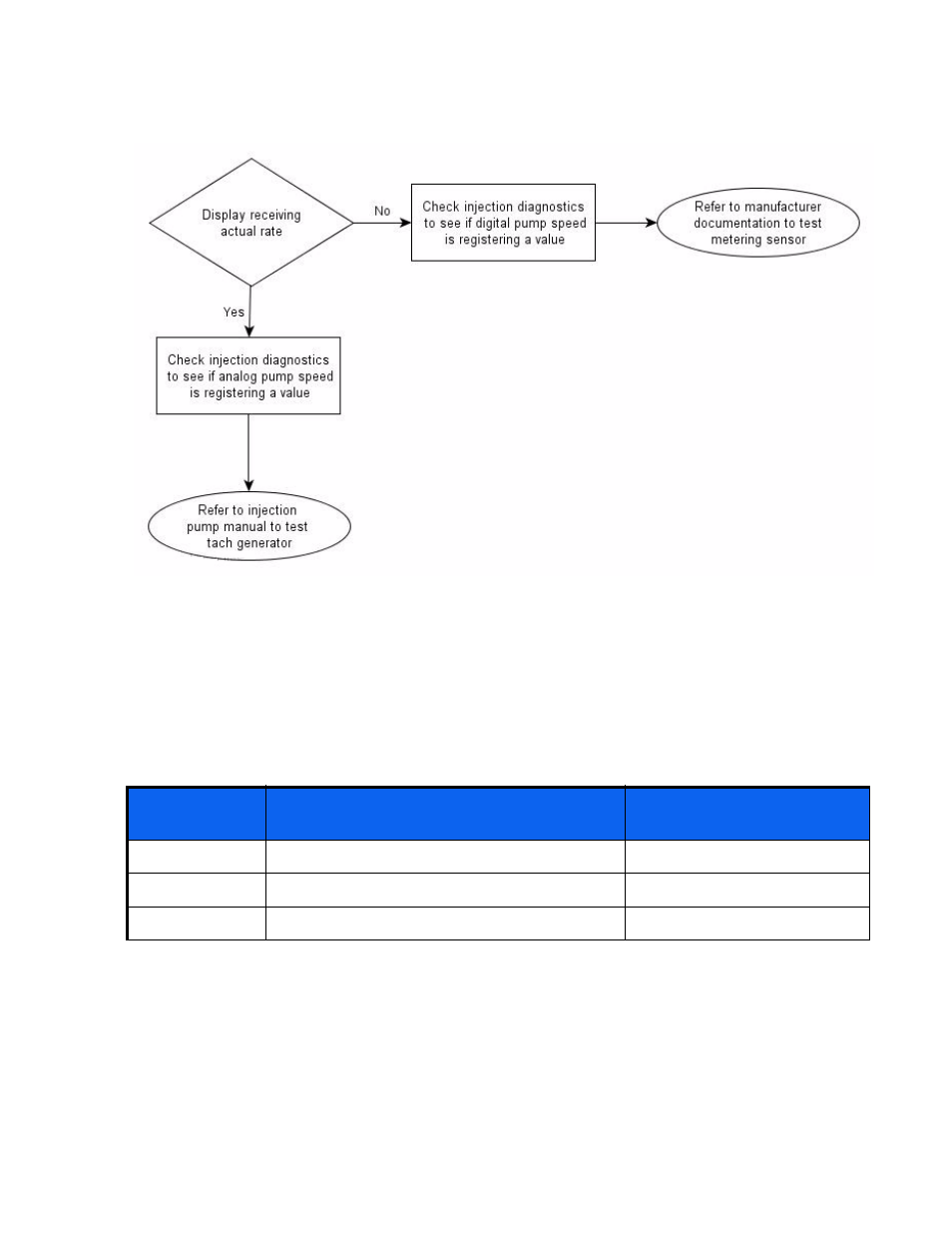

Цифровой датчик скорости откачки насоса. Цифровой датчик скорости откачки нагнетательного насоса
используется для подачи сигнала обратной связи фактического расхода на дисплей. Если дисплей не получает
фактического расхода, насос работает на полных оборотах и выдается предупреждающее сообщение "Расход
внесения не отвечает". Местоположения контактов см. в таблице контактов цифрового сигнала скорости откачки
насоса ниже. Клапаны секции на кабельной разводке могут быть проверены посредством генерирования
импульсов, а на контактах "земли" проверяется увеличением значения ВСЕГО ВНЕСЕНО. Лучше подать по
меньшей мере 10 импульсов, чтобы быть уверенным в заметном приращении значения ВСЕГО ВНЕСЕНО.
К
ОНТАКТЫ ЦИФРОВОГО СИГНАЛА СКОРОСТИ ОТКАЧКИ НАСОСА
Аналоговый датчик скорости откачки насоса. Аналоговый датчик скорости откачки нагнетательного насоса
используется совместно с цифровым датчиком скорости откачки насоса для обеспечения точной обратной связи
по расходу. Датчик является генератором, который выдает изменяющееся напряжение в зависимости от частоты
вращения насоса. Модуль нагнетания получит сигнал обратной связи от этого датчика только при вращении
насоса. Если аналоговый датчик не выдает сигнал обратной связи на модуль, насос работает на полных оборотах и
пользователь не сможет вручную изменить частоту вращения.
Соединение дополнительного модуля
12-контактный разъем
3-контактный разъем Conxall
Питание (5В) 12 2
Сигнал (5В) 3 3
Земля 6 1
