Руководство пользователя InSight™
- Внесение продукта
476
PN: 2002877 Ред.E
К
НОПКА
ДИАГНОСТИКИ
СИСТЕМЫ
(
ПРОДОЛЖЕНИЕ
)

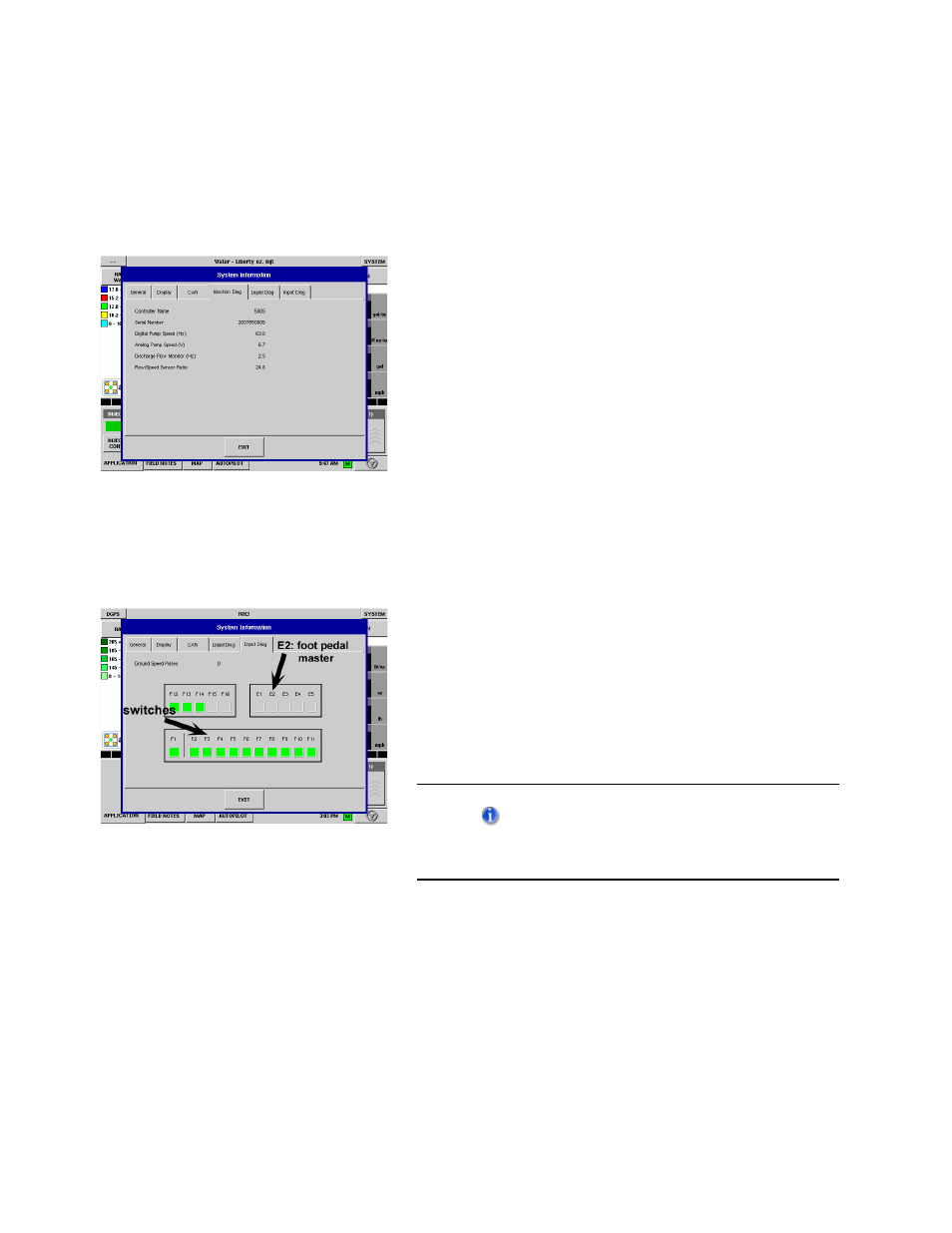

Диагностика нагнетания (для
непосредственного нагнетания)
Вкладка диагностики нагнетания предоставляет
необработанные значения от датчиков, контролирующих
работу насоса на выходе.
• Цифровой сигнал скорости откачки насоса:
Отображает сведения об объеме в Гц.
• Аналоговый сигнал скорости откачки насоса:
Отображает изменяющееся напряжение соответственно
скорости откачки насоса: увеличена или уменьшена.
• Мониторинг расхода нагнетания: Отображение
сведений о расходе нагнетания для каждого хода поршня.
• Отношение датчиков расхода/скорости: Отношение,
которое получено системой для калибровки.
Диагностика входа
На вкладке диагностики входа отображается количество
импульсов скорости хода приходящих от радара на
дополнительный модуль.
Кроме того, нижний ряд окошек отображает активные
переключатели. Настоящие окошки с цветовой кодировкой
отображают следующую диагностику:
• Зеленый: Переключатели, соединенные с дополнительным
модулем во включенном положении.
• Черный: Переключатели, соединенные с дополнительным
модулем в выключенном положении.
• Серый: Переключатели не соединены с дополнительным
модулем.
Примечание. Положение E2 является
индикатором главного педального
переключателя.
