InSight™. Версия микропрограммы 5.5
485
PN: 2002877 Ред.E
Н
ЕПОСРЕДСТВЕННОЕ НАГНЕТАНИЕ
: О
ШИБКА ДАТЧИКА РАСХОДА НАГНЕТАНИЯ

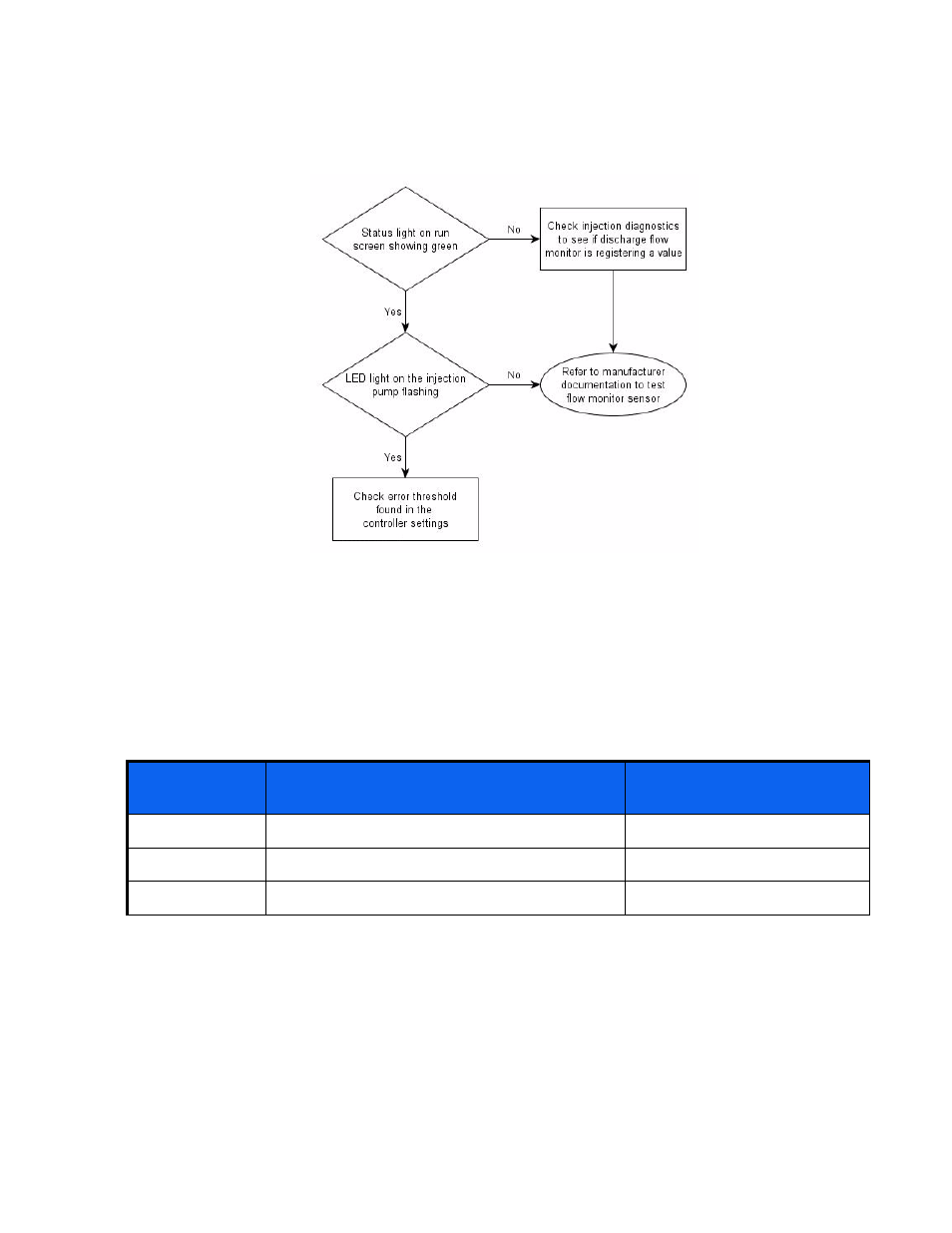

Датчик расхода нагнетания используется для проверки системы, чтобы увидеть имеется ли фактический выход
продукта на выходе насоса. Датчик является золотниковый клапаном, дающим сигнал обратной связи при каждом
ходе поршня насоса. Если пользователь задействовал "Предупреждение монитора расхода" дисплей будет
выдавать сообщение, если сигнал датчика расхода падает ниже его откалиброванного значения. Местоположения
штырьков см. в таблице ниже.
К ОНТАКТНЫ ДАТЧИКА РАСХОДА НАГНЕТАНИЯ
Соединение дополнительного модуля
12-контактный разъем
3-контактный разъем кожуха
WP
Питание (12В) 11 A
Сигнал 9 B
Земля 8 C
