InSight™. Версия микропрограммы 5.5
13
PN: 2002877 Ред.E
О
БЛАСТИ
ОТОБРАЖЕНИЯ
РАБОЧЕГО
ЭКРАНА

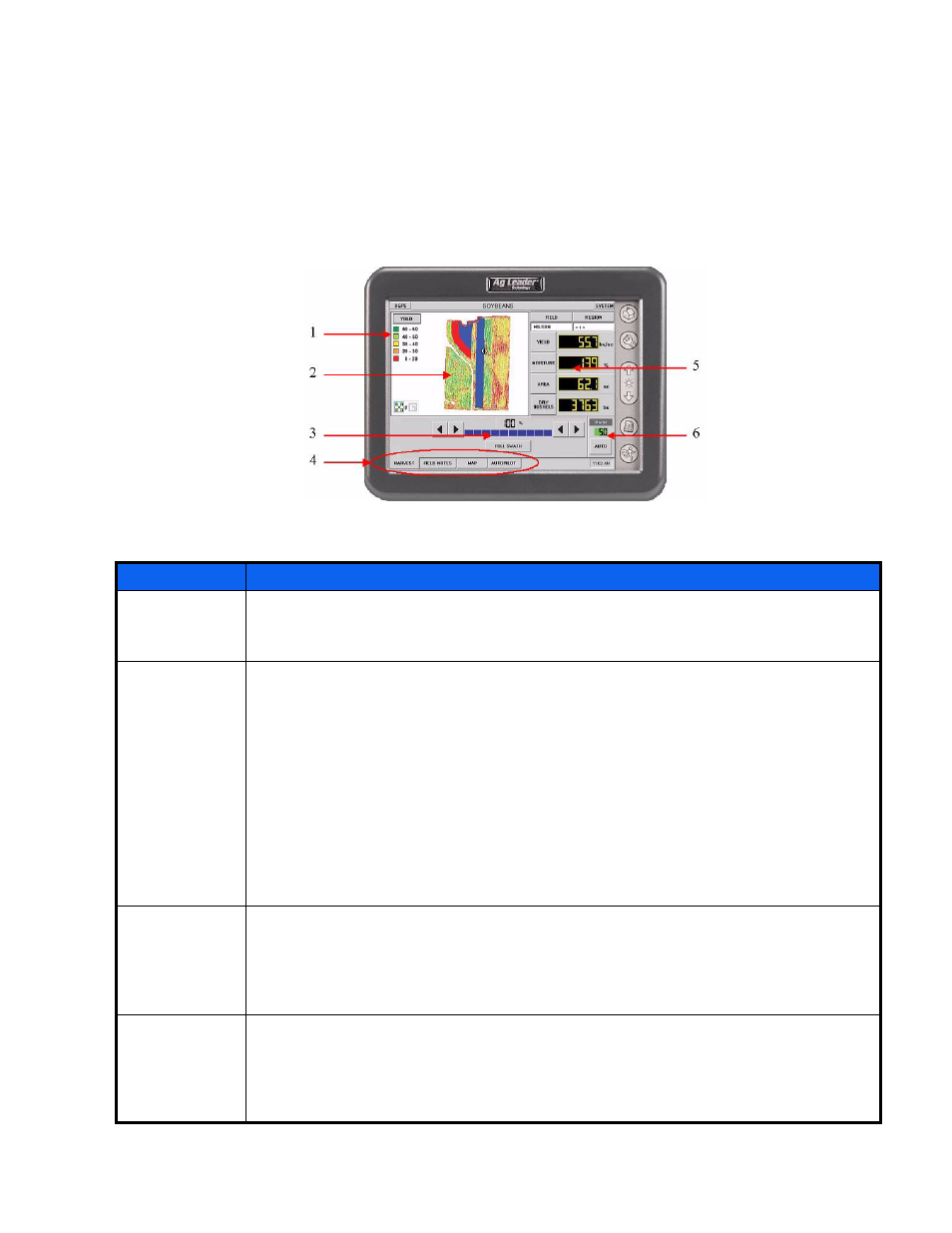

В следующей таблице приводится описание основных характеристик и функциональных возможностей рабочего
экрана. Данные характеристики постоянны при любом режиме работы.
Для получения дополнительных сведений об областях отображения рабочего экрана см.
Рабочий экран - Режим уборки урожая
Элемент
Описание
1) Условные
обозначения
На этой области отображен ряд условных обозначений, соответствующий типу текущих
полевых работ. При нажатии на условные обозначения появляется диалоговое окно,
позволяющее создавать и сохранять пользовательские условные обозначения.
2) Площадь
картографиро
вания
Данная область экрана предназначена для отображения на карте множества различных
объектов, доступных в системе InSight . В зависимости от текущих полевых работ,
доступна одна или несколько следующих карт.
• Границы поля
• Выход продукции и влажность
• Выбор сеялки
• Знаки примечаний о поле
• Карты предписаний
• Карты внесенных норм
• Карты охвата продуктом
• Справочная карта
3) Полоса
захвата
В этой области рабочего экрана отображается текущая полоса уборки или обработки
почвы. В режиме работы "Уборка урожая", как показано на рисунке выше, ширину можно
изменять слева или справа в соответствии с фактической шириной полосы захвата при
уборке. В режиме работы "Норма внесения/высева", в этой области будут отображены
отдельные участки обработки в их текущем состоянии.
4) Вкладки
управленияs
Каждая вкладка управления содержит информацию, соответствующую текущему режиму
работы. Примеры различного функционального назначения вкладки, включая
использование примечаний о поле, просмотр и настройку параметров управления
продуктом, взаимодействие со световой полосой Ag Leader и контроллерами навигации
Autopilot.
