6.
Приложение
-42-
B2000-RU-0413
www.nord.com
X
Цилиндрический редуктор NORDBLOC SK072.1 и SK172.1
1.
Установить редуктор в положении M2, снять пробки для контроля уровня масла.

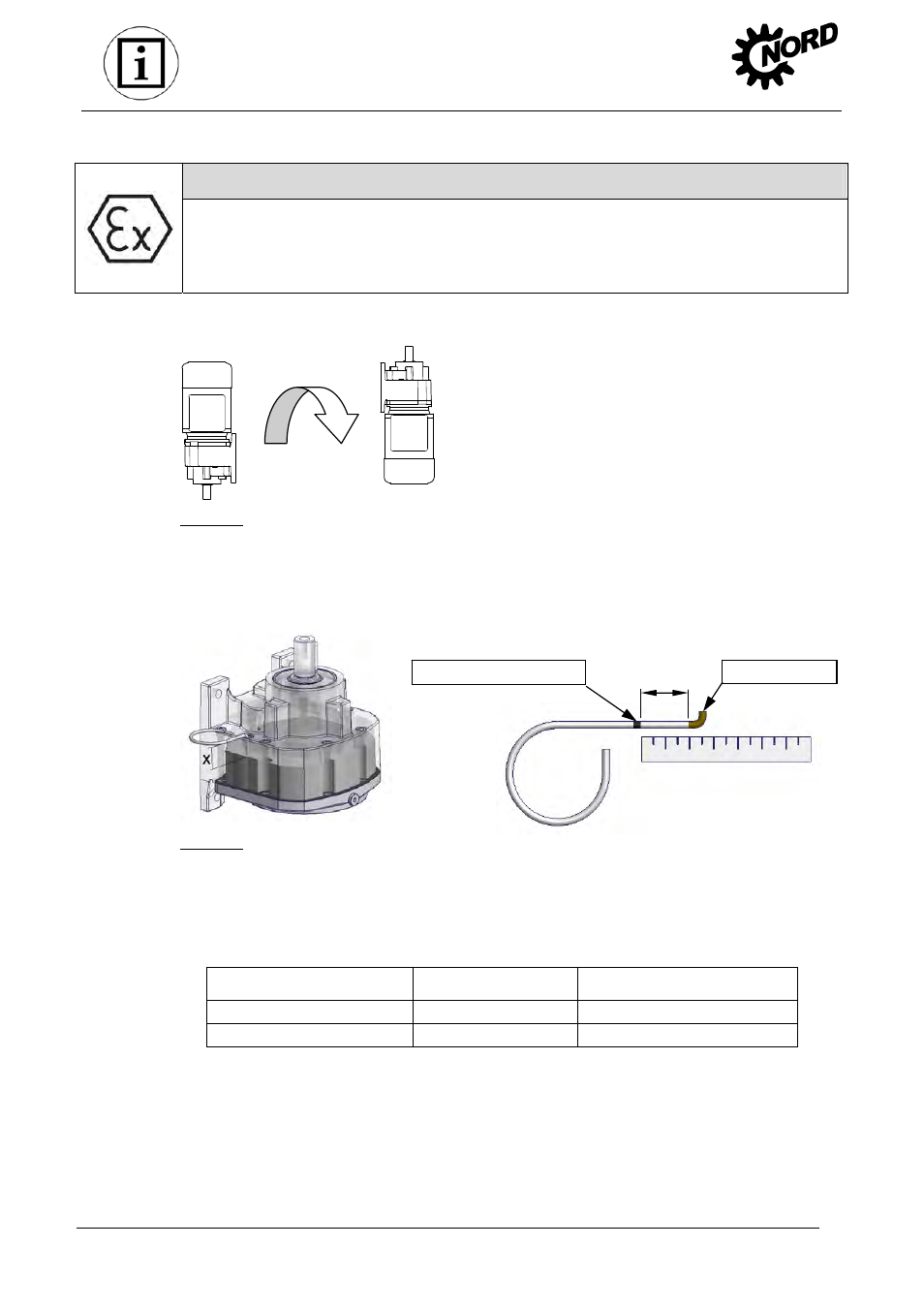

Рис. 6-2: Установка редуктора в положение M2
2.
Определить величину X между верхним краем корпуса редуктора и уровнем масла,
при необходимости использовать маслоизмерительный щуп (см.внизу).
Рис. 6-3: Измерение уровня масла
3.
Сравнить полученную величину X с соответствующей величиной из таблицы. В случае
необходимости долить масло указанного на фирменной табличке типа или слить
излишек.
4.
Пробку отверстия для контроля масла завинтить в положении M2, как описано в разд. 4.1.
5.
Вернуть редуктор в положение M4.
Опасно!
Проверка уровня масла в моделях SK072.1 и SK172.1, установленных в
монтажном положении M4:
Для проверки уровня масла необходимо установить редуктор в монтажном
положении M2 следующим образом:
Тип редуктора
Диаметр резьбы
Величина X [мм]
SK 072.1
M8x1
22 ± 1mm
SK 172.1
M8x1
20 ± 1mm
Верхний край корпуса
Уровень масла
