2.
Описание редуктора
www.nord.com B2000-RU-0413
-11-

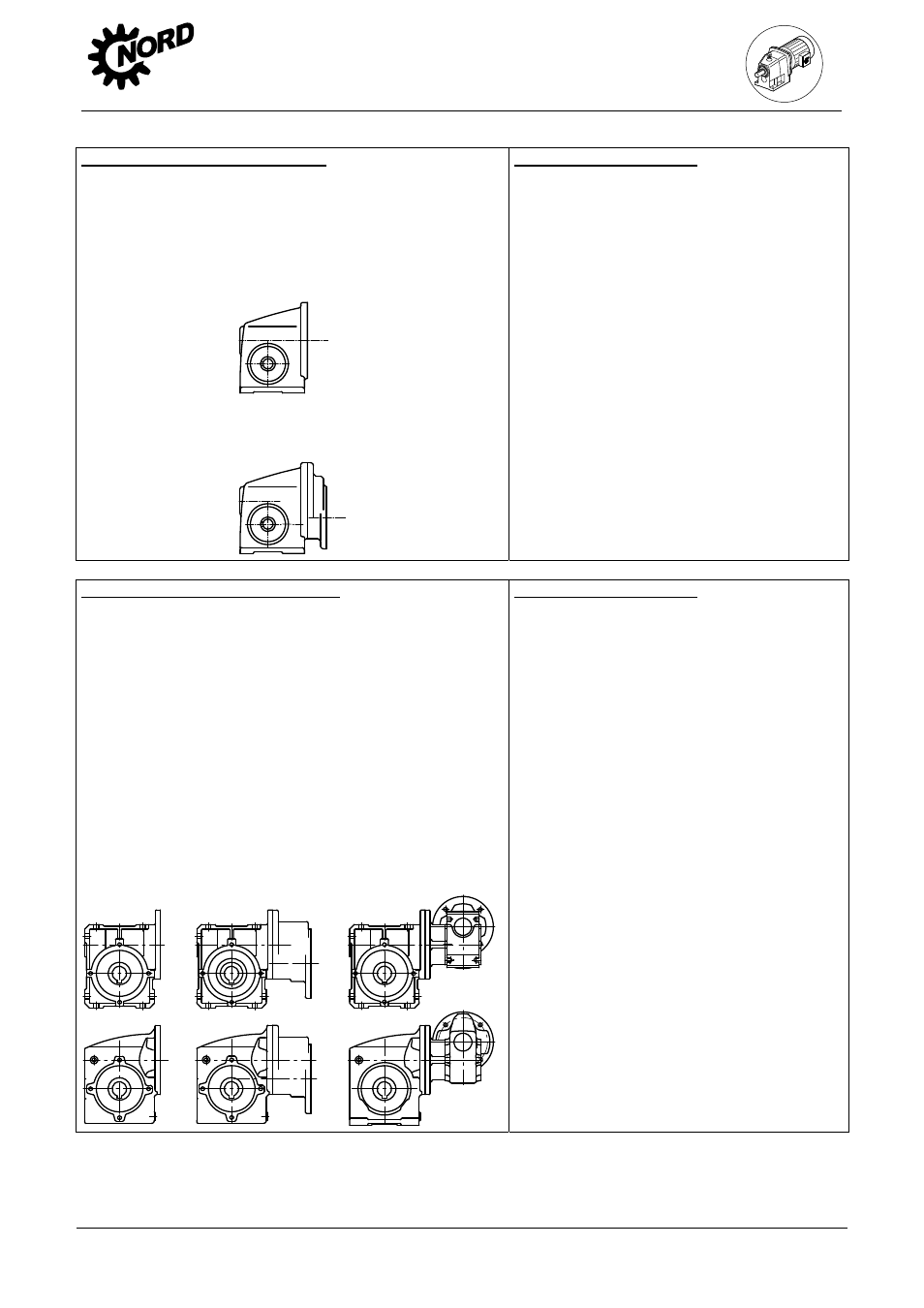

Червячный редуктор MINIBLOC
Маркировка типа:
SK 1S 32, SK 1S 40, SK 1S 50, SK 1S 63, SK 1SU... ,
SK 1SM 31, SK 1SM 40, SK 1SM 50, SK 1SM 63,
(1-
ступенчатый)
SK 2S32NB, SK 2S40NB, SK 2S50NB, SK 2S63NB, SK
2SU…, SK 2SM40, SK 2SM50, SK 2SM63
(2-
ступенчатый)
Исполнения / варианты
-
Крепление за лапы со сплошным
валом
A
Исполнение с полым валом
V
Исполнение со сплошным валом
L
Сплошной вал с обеих сторон
Z
Выходной фланец B14
F
Выходной фланец B5
D
Упор против проворачивания
X
Крепление за лапы
B
Крепежный элемент
IEC
адаптер для стандартного
электродвигателя
W
Свободный приводной вал
VI
Витоновые уплотнит. кольца
Червячный редуктор UNIVERSAL
Маркировка типа:
SK 1SI31, SK 1SI40, SK 1SI50, SK 1SI63, SK 1SI75,
SK 1SID31, SK 1SID40, SK 1SID50, SK 1SID63, SK 1SID75
SK 1SIS31,…, SK 1SIS75,
SK 1SD31, SK 1SD40, SK 1SD50, SK 1SD63,
SK 1SIS-D31,…, SK 1SIS-D63
SK 1SMI31, SK 1SMI40, SK 1SMI50, SK 1SMI63, SK
1SMI75
SK 1SMID31,…, SK 1SMID63 (1-
ступенчатый)
SK 2SD40, SK 2SD50, SK 2SD63, SK 1SI…/31, SK
1SI…/H10,
SK 2SID40,…, SK 2SID63
SK 2SIS-D40,…, SK 2SIS-D63
SK 2SMI40, SK 2SMI50, SK 2SMI63
SK 2SMID40, SK 2SMID50, SK 2SMID 63
(2
ступенчатый)
Исполнения / варианты
V
Сплошной вал или вставной вал
A
Исполнение с полым валом
L
Сплошной вал с обеих сторон
X
Лапы с трех сторон
Z
Выходной фланец B14
F
Выходной фланец B5
D
Упор против проворачивания
H
Крышка
H10
Предварительная модульная
цилиндрическая ступень
/31
Предварительная червячная ступень
/40
Предварительная червячная ступень
IEC
адаптер для стандартного
электродвигателя
W
Свободный приводной вал
VI
Витоновые уплотнит. кольца
Двойной редуктор – это редуктор, состоящий из двух отдельных редукторов. Они должны рассмат-
риваться в соответствии с настоящим руководством, а именно - как два отдельных редуктора.
Условное обозначение двойного редуктора: например, SK 73/22 (состоит из отдельных
редукторов SK 73 и SK 22)
