3.
Хранение, подготовка, установка
-24-
B2000-RU-0413
www.nord.com
3.
Насадить соединительную втулку на вал двигателя согласно указаниям изготовителя
двигателя до упора в буртик. Если прилагаются распорные втулки, то у двигателя
типоразмеров 90, 160, 180 и 225 их следует установить между соединительной
втулкой и буртиком. У стандартных цилиндрических редукторов следует соблюдать
расстояние B между соединительной втулкой и буртиком (см. рис. 3-14). У некоторых
NEMA-
адаптеров положение муфты сцепления устанавливается в соответствии с
данными, приведёнными на шильде.
4.
Если полумуфта имеет шпильку, нужно зафиксировать муфту на валу в продольном
направлении. Зафиксировать полумуфту шпилькой. При этом перед завинчиванием
нанести на шпильку резьбовой клей, например, Loctite 242 или Loxeal 54-03, и затянуть с
соответствующим крутящим моментом (моменты затяжки резьбовых соединений см. в
разд. 6.3).
5.
Прежде чем устанавливать двигатель, необходимо нанести на фланцевые поверхности
двигателя и адаптера герметик, например, Loctite 574 или Loxeal 58-14. Таким образом,
фланец после монтажа будет полностью покрыт герметиком. (Эта процедура необходима
только для редукторов категории 2D (см. маркировку ATEX, последнюю строку фирменной
таблички редуктора)). Рекомендуется наносить герметик на фланец в случае, если
установка эксплуатируется на открытом воздухе или во влажной среде.
6.
Установить двигатель на адаптер, не забыв при этом установить прилагаемый
зубчатый венец или прилагаемую зубчатую гильзу (см. рис. 3-14).
7.
Затянуть винты адаптера с соответствующим крутящим моментом (моменты затяжки
резьбовых соединений см. в разд. 6.3).

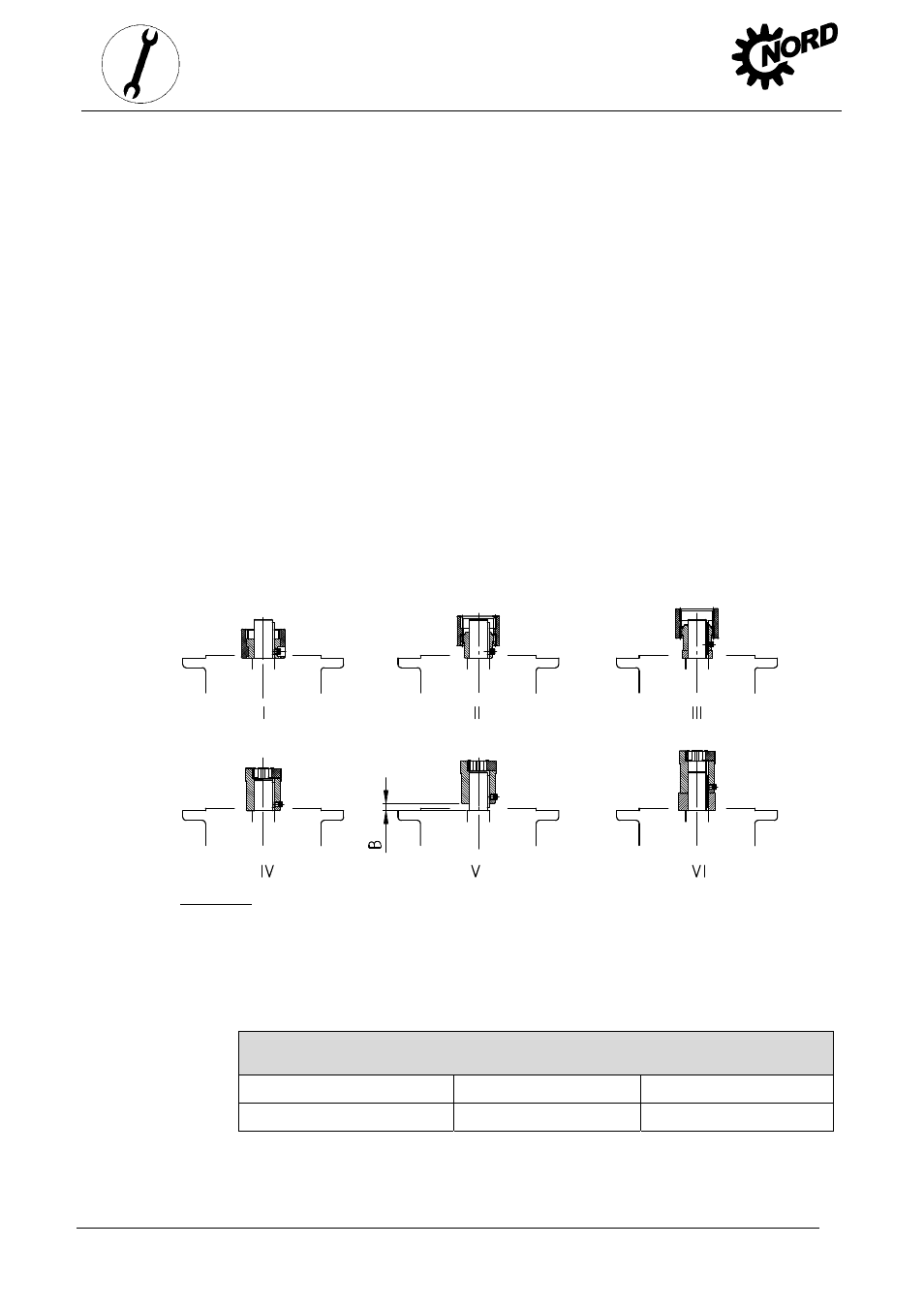

Рис. 3-14: Установка муфты на вал двигателя при различных конструкциях муфты
I
Зубчатая муфта со спиральными зубьями (BoWex
)
неразъемная
II
Зубчатая муфта со спиральными зубьями (BoWex
)
разъемная
III
Зубчатая муфта со спиральными зубьями (BoWex
)
разъемная с распорной втулкой
IV
Кулачковая муфта (ROTEX
)
разъемная
V
Кулачковая муфта (ROTEX
)
разъемная, соблюдать расстояние B
Станд. цилиндр. редуктор: SK0, SK01, SK20, SK25, SK30, SK33 (2-ступенчатый)
SK010, SK200, SK250, SK300, SK330 (3-
ступенчатый)
Типоразмер IEC 63
Типоразмер IEC 71
Расстояние B (рис. 3-12 V)
B = 4,5
мм
B = 11,5
мм
VI
Кулачковая муфта (ROTEX
)
разъемная с распорной втулкой
