3.
Хранение, подготовка, установка
-18-
B2000-RU-0413
www.nord.com

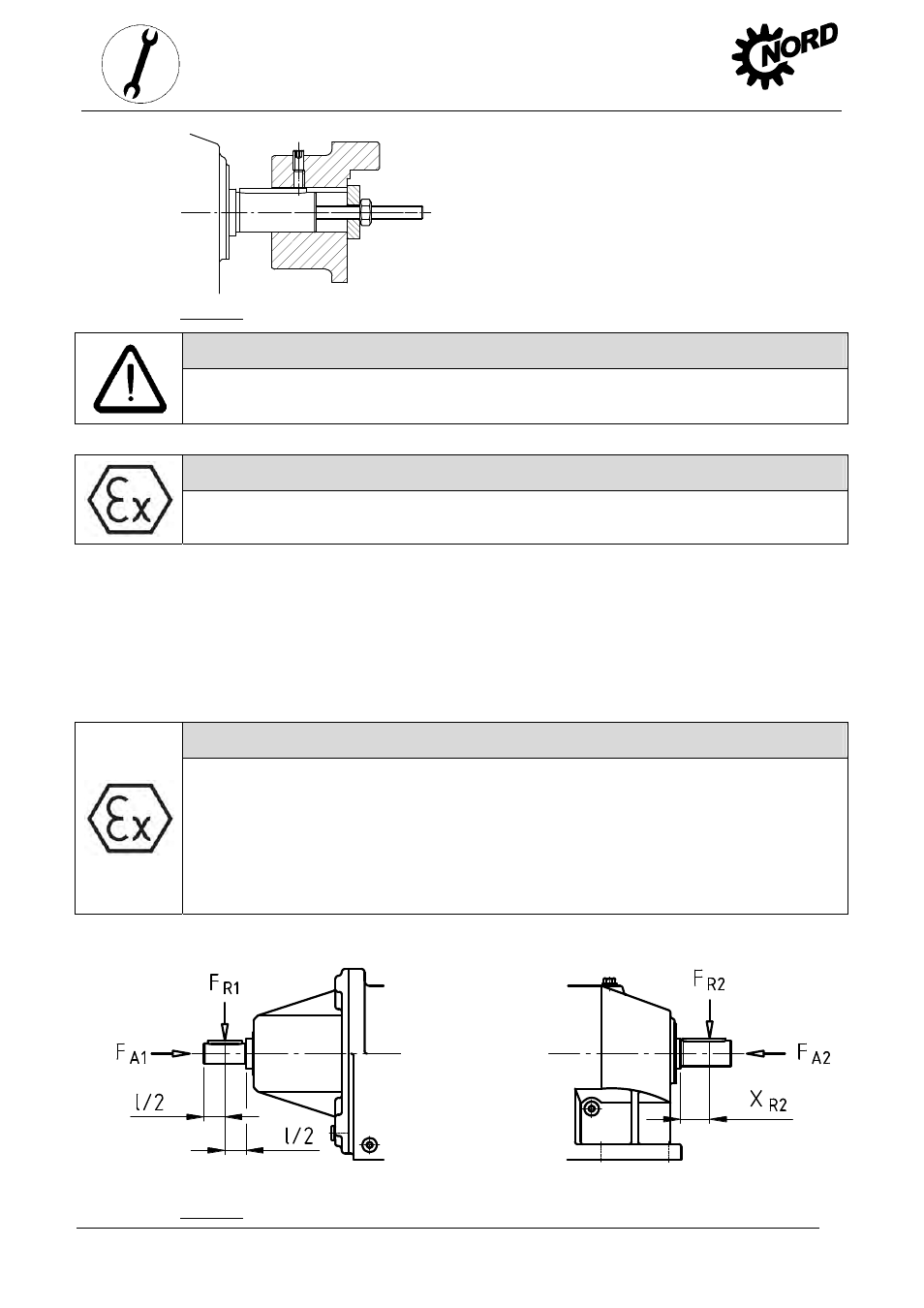

Рис. 3-3: Пример простого насадного приспособления
Значения радиальных поперечных сил FR1 и FR2 и осевых сил FA1 и FA2,
передаваемых приводными и выходными элементами, не должны превышать
максимально допустимых значений, указанных на фирменной табличке
(
см. раздел 3.4). В частности, необходимо следить за правильным натяжением ремней и
цепей.
Не
допускается
возникновение
дополнительных
нагрузок
за
счет
несбалансированных втулок.
свободный приводной вал (вариант W)
выходной вал
Рис. 3-4: допустимое приложение сил к приводному и выходному валу
Опасно!
Приводные и выходные элементы, например, ременные передачи, цепные
передачи и муфты должны быть защищены от прикосновения.
Опасно!
Необходимо принять во внимание, что установленные на редукторе приводные и
выходные элементы также должны соответствовать ATEX.
Опасно!
Боковое усилие должно передаваться как можно ближе к редуктору. Для
приводных валов со свободным концом – вариант W – максимально допустимая
поперечная сила FR1 измеряется в центре свободной цапфы вала. Для выходных
валов прилагаемая поперечная сила FR2 не должна превышать величину xR2.
Если значение поперечной сила FR2 выходного вала указано на фабричной
табличке, но нет информации о величине xR2, предполагается приложение силы
в центре цапфы вала.
