Li i i i – Инструкция по эксплуатации KROHNE UFM 500 RU
Страница 7
7
❹
Заземление с измерительным заземлением M
для раздельных расходомеров UFM 400 F / UFM
500 F
Не подсоединяйте защитный проводник PE, входя-
щий в состав силового кабеля питания, см. раздел
2.2.2!
MR 02/04
Кабели датчиков, заводской поставки,
см. схему соединений в разделе 2.2.3.
V
Соединительный кабель, сечение
≥ 4 мм
2
(AWG 10), медь, c наконечником под винт
M6, поставляется заказчиком.
M
Измерительное заземление; проводник
заземления, сечение
≥ 4 мм
2
(AWG 10),
медь, с наконечником под винт M6,
поставляется заказчиком. Резьбовое
отверстие M4 в корпусе, глубина 6 мм
(0,24”).
1.3.3 Заземление в опасных зонах
К данным установкам применяются специальные пра-
вила, обратитесь к разделу 6.1 инструкции и специаль-
ным инструкциям по установке приборов «Ex».

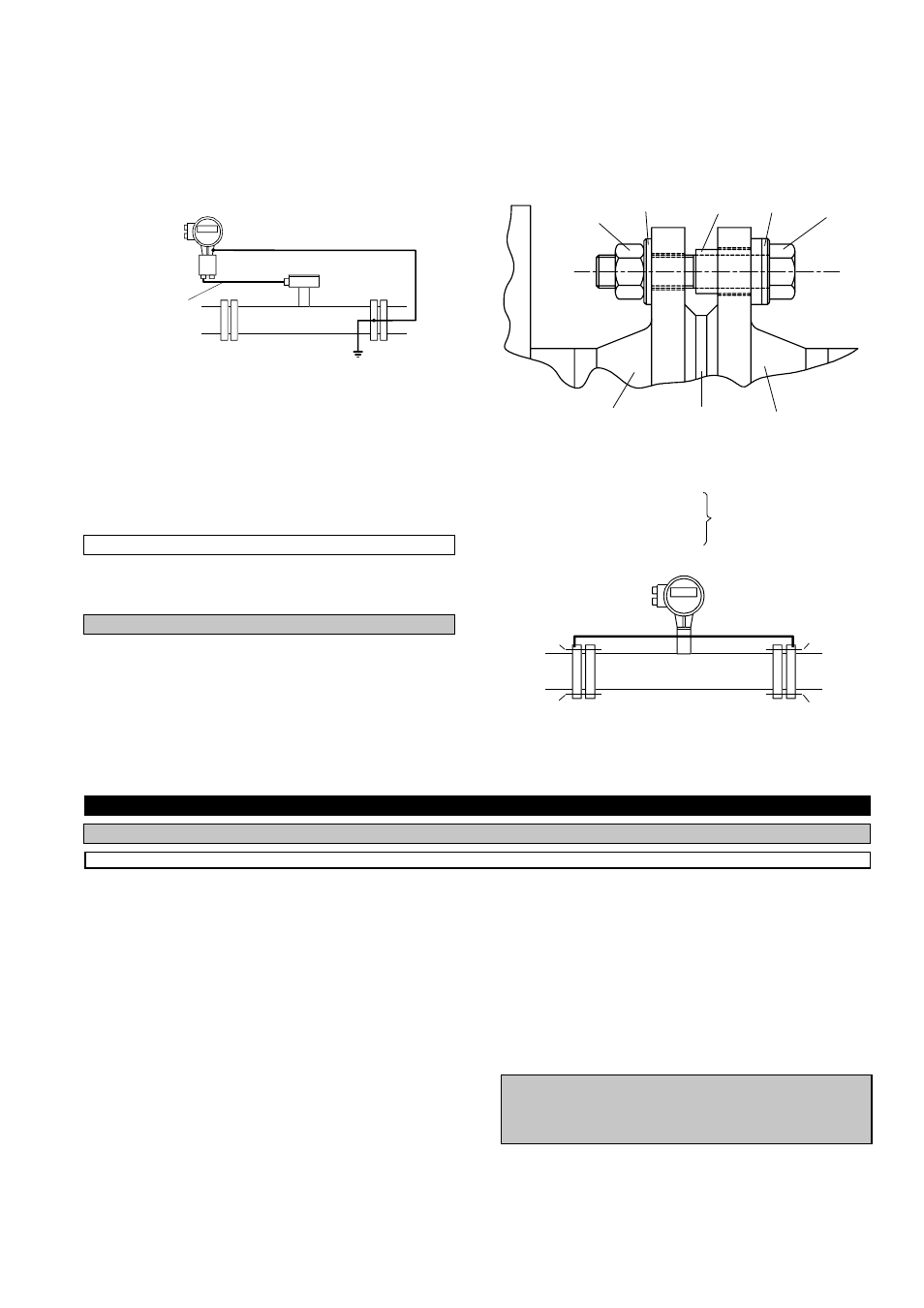

1.4 Трубопроводы с катодной защитой
• Трубы с электрокоррозионной защитой обычно изо-
лированы внутри и снаружи так, чтобы жидкость не
имела проводящего соединения на землю. Пер-
вичный преобразователь должен быть изолирован
от трубы. При установке расходомера обратите
внимание на следующее:
• Фланцы трубопровода должны быть соединены
друг с другом медным кабелем (L), но не должны
соединяться с первичным преобразователем
расходомера.
• Болты и гайки для фланцевых соединений должны
быть изолированы. Используйте защитные
втулки и шайбы. Эти детали поставляются
заказчиком.
3 Фланец трубы
6 Шайба
1 Фланец первичного
4 Болт
2 Прокладка
5 Гайка
7 Изолирующая
Заземление
I Изолированные болты
L Медный кабель
Не поставляются
При выполнении заземления соблюдайте указания,
содержащиеся в разделах 1.3.1 и 1.3.2!
2.
Подключение к электросети
2.1
Компактные расходомеры UFM 400 K, UFM 500 K
2.1.1 Место установки прибора и диаметр кабеля
Расположение
• Не подвергайте компактный расходомер воздейст-
вию прямых солнечных лучей. При необходимости
установите солнцезащитный навес.
• Не подвергайте воздействию сильных вибраций.
При необходимости установите опоры под трубо-
провод слева и справа от расходомера.
Диаметр кабеля
Для обеспечения соответствия требованиям катего-
рии защиты соблюдайте следующие рекомендации:
• Диаметр кабеля: от 8 до 13 мм (от 0,31 до 0,51
дюйма).
• Увеличивайте внутренний диаметр за счет удале-
ния кольца (колец) уплотнителя только в том слу-
чае, если кабель вставляется очень туго.
• Установите заглушки Pg 16 или загерметизируйте
неиспользуемые кабельные вводы.
• Не перегибайте кабели непосредственно у входа в
кабельный ввод.
• Обеспечьте место капельного стока воды (U-образ-
ный изгиб кабеля).
Установка кабелепровода, общие правила
электромонтажных работ
• Если электромонтажные нормы требуют проводки
кабеля в защитном кабелепроводе, он должен ус-
танавливаться так, чтобы клеммный отсек сигналь-
ного конвертора всегда оставался сухим.
• Кабель питания и выходная проводка должны
располагаться в отдельных кабелепроводах.
• Для наружного монтажа используйте витые пары
проводов.
Предупреждение: В силовой проводке должен быть
предусмотрен заземляющий провод для предотвраще-
ния опасности поражения электрическим током/
повреждения внутренних элементов расходомера.
3
2
1
6
4
6
7
5
L
I
I
I
I
M R 02
M R 04
V
M
