8 . Техническое обслуживание
8.1 Замена электронного блока сигнального
конвертора
Замена электронных блоков
Электронный блок UFC 400/S может использоваться в
качестве запасного блока для следующих сигналь-
ных конверторов:
UFC 400 K (компактные расходомеры UFM 400 K)
UFC 400 F (F = корпус для установки в полевых
условиях, раздельная система)
Электронный блок UFC 500 S может использоваться в
качестве запасного блока для следующих сигналь-
ных конверторов:
UFC 500 K (компактные расходомеры UFM 500 K)
UFC 500 F (F = корпус для установки в полевых
условиях, раздельная система)
Имеется специальный электронный блок для прибо-
ров в исполнении для работы в опасных зонах (см.
специальные указания по монтажу устройств класса
«Ex»).
Перед началом работ всегда выключайте источник
электропитания!
1.
Воспользуйтесь специальным ключом для снятия
крышки с клеммной коробки.
2. Отключите все кабели от клемм.
3. Воспользуйтесь специальным ключом для снятия
крышки с отсека с электронным оборудованием.

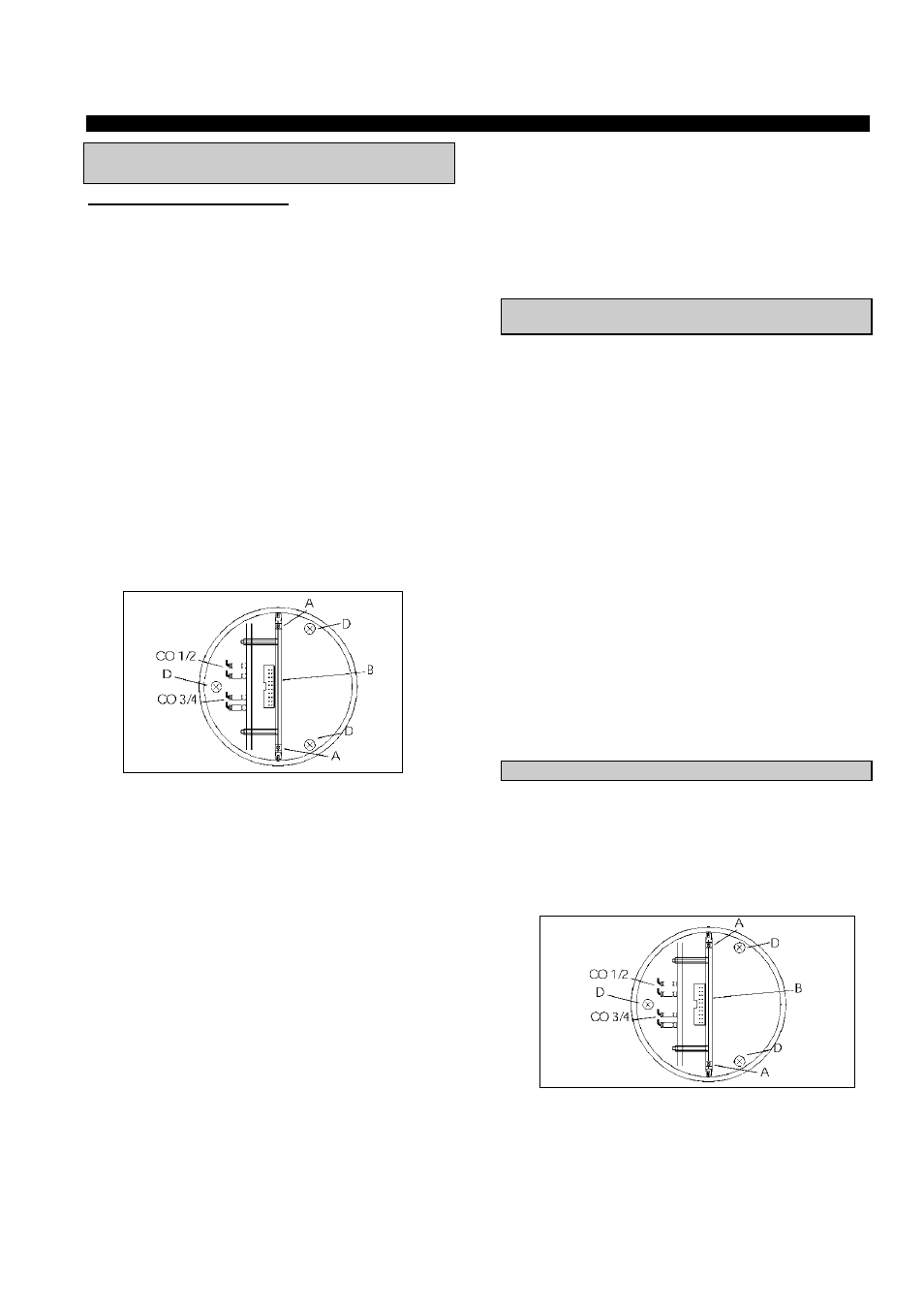

4. Снимите винты A, отогните платы дисплея в сто-
рону, и снимите заглушку B (ленточный кабель,
плата дисплея). Данная информация не распро-
страняется на сигнальный конвертор UFC 400...!
5. Снимите винты D с помощью отвертки для вин-
тов с потайной головкой [размер 2, мин. длина
жала 200 мм (8 дюймов)] и аккуратно извлеките
весь электронный блок.
6. Снимите заглушку CO 1/2 или CO 1/2 + CO 3/4
(в зависимости от варианта исполнения расхо-
домера).
7. На новом электронном блоке проверьте уста-
новку напряжения питания и предохранитель F1 и
при необходимости выполните переключение/
замену, см. раздел 8.3.
8. Выполните сборку в обратном порядке (пункты с
6 по 1).
Важно: Резьбы крепежных винтов крышек отсека с
электронным оборудованием и клеммного
отсека должны быть постоянно покрыты
смазкой.
Приведенная ниже информация относится только к
сигнальному конвертору UFC 500... .
9. После замены электронного блока необходимо вы-
полнить сброс всех данных. Прилагаемый протокол
установок содержит информацию о стандартных за-
водских установках. Перед началом установки все
пользовательские данные должны быть зафиксиро-
ваны в отчете, как описано в разд. 4 + 5.
10. Затем не забудьте проверить ноль и записать новое
нулевое значение, см. раздел 7.2 и функцию 1.1.4.
8.2 Замена первичного преобразователя в
раздельных расходомерах
Перед началом работ всегда выключайте источник
электропитания!
• Индивидуальные данные о калибровке каждого пер-
вичного преобразователя определяются в ходе
заводской калибровки. Константа первичного преоб-
разователя GK указана на паспортной табличке.
• В случае замены первичного преобразователя
необходимо ввести новые данные.
Сигнальный конвертор UFC 400 F
Новое значение вводится персоналом по техническому
обслуживанию компании KROHNE.
Сигнальный конвертор UFC 500 F
• Внутренний сумматор, как описано в разд. 5.6. Пред-
варительно запишите число отсчетов в сумматоре.
• Введите значения длины тракта в функции 5.3.2 и
5.3.3 (в сервисном меню).
• Введите значение константы первичного преобразо-
вателя GK в функцию 3.1.6.
• Если новый первичный преобразователь имеет дру-
гой условный диаметр, это значение должно быть
установлено в функции 3.1.5. Кроме того, необходи-
мо изменить значение диапазона измерения Q
100%
в
функции 3.1.1 (для работы в режиме F/R см. также
функции 3.1.2 и 3.1.3).
• После установки новых данных следует выполнить
проверку нуля (функция 1.1.4), см. раздел 7.2.
8.3 Замена предохранителя цепи питания F1
Перед началом работ всегда выключайте источник
электропитания!
1.
Воспользуйтесь специальным ключом для снятия
крышки с переднего отсека.
2. Снимите винты A, отогните платы дисплея в сто-
рону, и снимите заглушку B (ленточный кабель,
плата дисплея). Данная информация не распро-
страняется на сигнальный конвертор UFC 400...!
3. Теперь открыт доступ к предохранителю цепи
питания F1. Его следует заменить на предохра-
нитель того же типа (см. маркировку на гнезде для
предохранителя).
4. Выполните сборку в обратном порядке.
