Работа сигнального конвертора
Настоящий раздел 4 повторяется в форме краткой рабочей инструкции (страницы 17-20).
4.1 Органы управления и контроля
Для доступа к органам управления необходимо снять крышку электронного блока с помощью специального ключа.
Предостережение: Соблюдайте осторожность, чтобы не повредить резьбу, никогда не допускайте накопления на ней
загрязнений; резьба должна быть всегда хорошо смазана.
4.2 Концепция управления оборудованием KROHNE – информация для оператора
4.2.1 Описание
Концепция управления сигнальным конвертором UFC 500... предусматривает наличие для оператора 3 (горизонталь-
ных) уровней управления, см. ниже.
Уровень установки:
Этот уровень подразделен на 3 главных меню.
Функция 1.0 OPERATION (РАБОТА)
:
Это меню содержит только наиболее важные пара-
метры и функции меню 3 для обеспечения возможности внесения оперативных изменений
в режиме измерения.
Функция 2.0 TEST (ТЕСТ): Испытательное меню для проверки сигнального конвертора.
Функция 3.0 INSTALL (УСТАНОВКА): С помощью этого меню могут быть установлены все
параметры и функции, имеющие отношение к измерению расхода и расходомеру.
Уровень проверки
параметров:
Функция 4.0 PARAM.ERROR (ОШИБКА ПАРАМЕТРОВ): Этот уровень не может быть
выбран. После выхода из «уровня установки» сигнальный конвертор проверяет новые
данные на правдоподобие (наличие несоответствий). В случае обнаружения ошибки
сигнальный конвертор возвращается в меню 4. В этом меню возможен просмотр всех
функций и изменение несоответствующих значений.
Уровень сброс/
подтверждение:
Это меню выполняет две функции и выбирается с помощью кода доступа 2 (
↵↑→), см.
разд. 4.2.5
1)
Отдельный сброс сумматоров расхода, при условии, что сброс разрешен установкой
«YES» (ДА) для функции 3.6.10 ENABL.RESET (РАЗРЕШЕНИЕ СБРОСА).
2)
Просмотр и подтверждение ошибки (Выход)
В перечне указаны ошибки, которые произошли с момента последнего подтверждения.
После подтверждения и устранения причин(ы) эти ошибки удаляются из перечня.

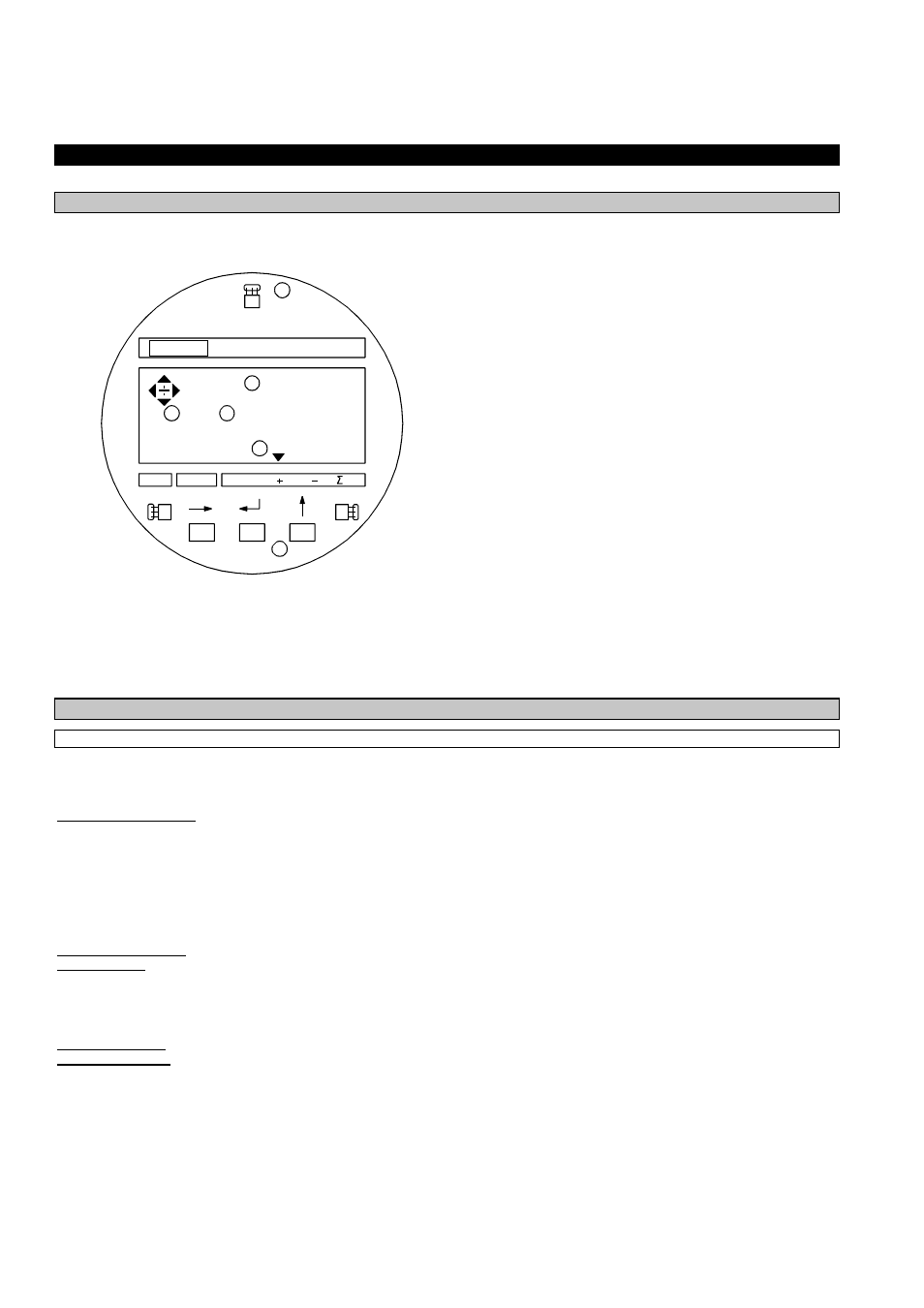

U FC 500
K RO H N E
flo w rate
son ic velo .
to tal
49627
Liter
4
3
2
6
1
5
①②
1-я (верхняя) и 2-я (средняя) строки
дисплея.
③
3-я (нижняя) строка: Стрелка вниз (▼)
идентифицирует текущее показание
дисплея.
Flowrate
текущее значение расхода
Sonic.velo скорость звука
+
Сумматор (прямой поток)
-
Сумматор (обратный поток)
Σ
Общий сумматор (+ и –)
④
Клавиши для установки параметров сиг-
нального конвертора, см. «Диаграмму
установки» (справа) и разд. 4.2.2
⑤
Магнитные датчики для установки пара-
метров конвертора с помощью ручного
магнитного стержня (дополнительное
оборудование) без снятия крышки, см. разд.
6.4. Функции, выполняемые датчиками,
идентичны функциям клавиш ④.
⑥
Поле в форме «компаса», см. разд. 4.4.
