38
8.4 Поворот печатной платы дисплея
Для обеспечения горизонтального расположения дис-
плея вне зависимости от ориентации компактных расхо-
домеров UFM 500 K (оборудованных сигнальным кон-
вертором UFC 500 C) печатная плата дисплея может
быть повернута на ± 90° или 180°.
• Выключите источник питания!
• Отвинтите крышку электронного блока с помощью
специального ключа.
• Снимите 2 винта с печатной платы дисплея.
• Поверните плату дисплея в требуемое положение.
• Установите на место крепежные винты печатной
платы, при необходимости вставив их в другие
отверстия (не перегибайте и не пережимайте
ленточный кабель).
• Перед установкой на место крышки корпуса
нанесите на резьбу консистентную смазку.
8.5 Поворот корпуса сигнального конвертора
Для упрощения доступа к соединительным, индикатор-
ным и рабочим узлам компактных расходомеров UFM
400 K и UFM 500 K при монтаже в труднодоступных мес-
тах, корпус сигнального конвертора может быть повернут
в пределах ±90° (см. версии с 1 по 10 в разд. 8.6), но
только не для исполнения для работы в опасных зонах!
Наша гарантия не распространяется на любые ошибки,
вызванные несоблюдением приведенных здесь
указаний!
Соединительные провода между первичным преобразо-
вателем и корпусом сигнального конвертора являются
исключительно короткими и могут быть легко
повреждены.
• Выключите источник питания!
• Надежно зафиксируйте расходомер на корпусе первич-
ного преобразователя.
• Закрепите корпус преобразователя, чтобы исключить его
проскальзывание и наклон.
• Снимите 4 винта с углублениями в головках под шестиг-
ранный ключ, соединяющие два корпуса.
• Осторожно поверните корпус конвертора по часовой
стрелке или против часовой стрелки максимум на 90 °, не
поднимая при этом корпус. В случае прихвата прокладки
не пытайтесь отсоединить ее, наклоняя корпус.
• Для обеспечения соответствия требованиям категории
защиты IP 67 (эквивалентны NEMA 6) сопрягаемые по-
верхности должны быть чистыми; выполните равномер-
ную попеременную «крест-накрест» затяжку 4 винтов с
углублениями в головках под шестигранный ключ.
• Для предотвращения образования коррозии покройте
зазор между двумя деталями краской.

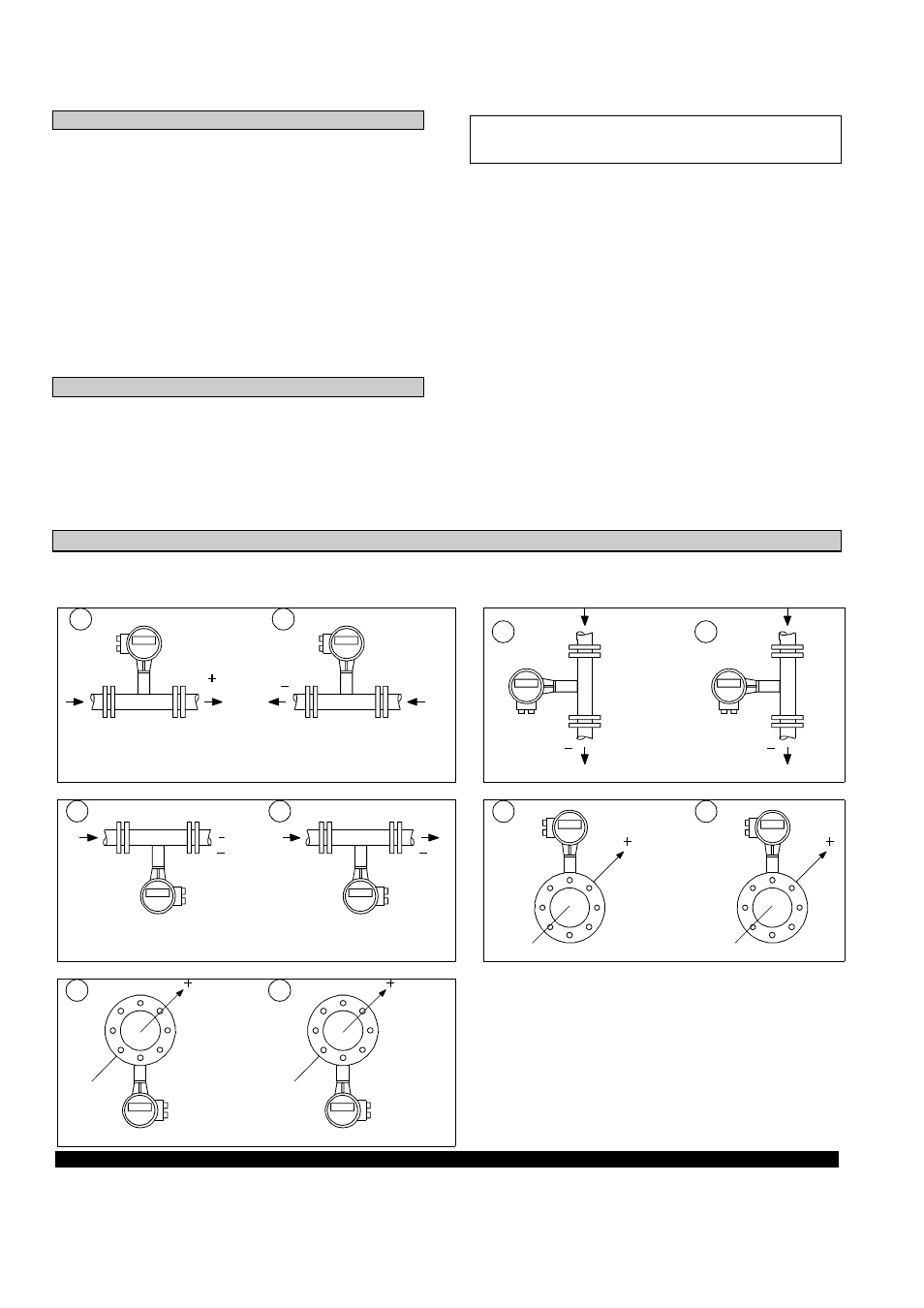

8.6 Поставляемые исполнения компактных расходомеров UFM 400 K и UFM 500 K
Компактные расходомеры поставляются в 10 различных исполнениях с различными положениями печатной платы
дисплея и корпуса сигнального конвертора, и с индикацией установленного расхода. Стрелка показывает направление
потока, установленное в функции 3.1.7 (см. разделы 4.3 + 5.4).
1 2
3 3
5 5 7 7
9 9
9. Установка напряжения и запасные части
Для получения информации по этим вопросам, пожалуйста, свяжитесь с местным торговым представителем!
