6
(Рекомендации по установке, продолжение):
1.2 Трубные фланцы
Межфланцевое расстояние
Обратитесь к габаритным чертежам (разделы 10.4 и
10.5), кроме того, учтите толщину прокладок.

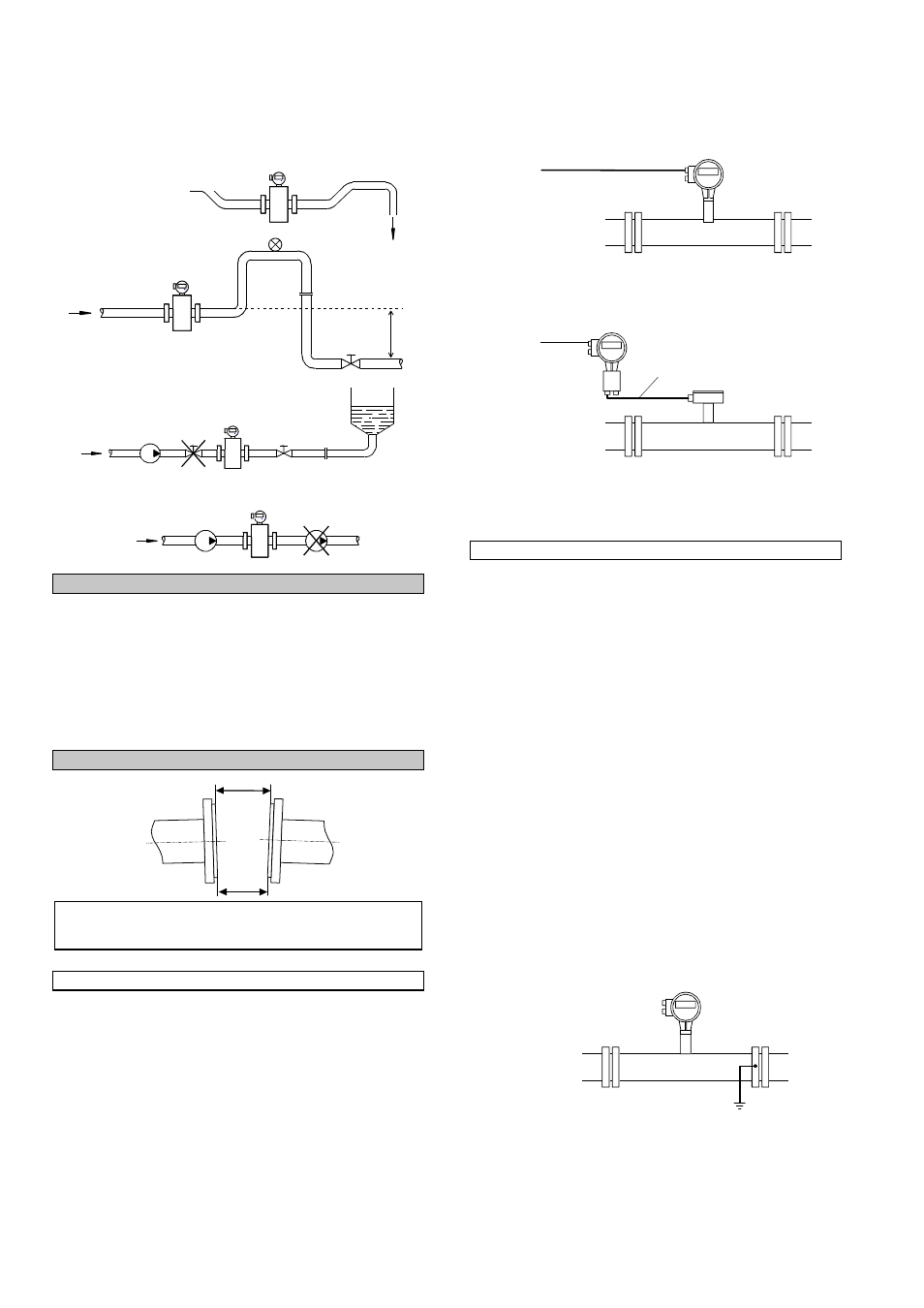

Положение фланцев
• Совместите ось расходомера с осью трубы.
• Лицевые стороны фланцев должны быть параллель-
ны друг другу, максимально допустимое отклонение:
L
max
- L
min
≤ 0,5 мм (0,02”).
1.3 Заземление
Предупреждение
Прибор должен быть правильно заземлен во избежа-
ние поражения персонала электрическим током!
1.1.3 Стандартное заземление
Расходомер обычно должен быть заземлен через за-
щитный проводник PE, входящий в состав силового
кабеля питания. Присоедините защитный проводник к
отдельной П-образной зажимной клемме в клеммном
отсеке сигнального конвертора. См. раздел 2.1.2 (ком-
пактные расходомеры) и раздел 2.2.2 (раздельные
системы).
❶ Стандартное заземление компактных
расходомеров UFM 400 K / 500 K
PE Защитный проводник, входящий в состав
силового кабеля питания, см. раздел 2.1.2.
❷ Стандартное заземление раздельных
расходомеров UFM 400 F / 500 F
PE Защитный проводник, входящий в состав
силового кабеля питания, см. раздел
2.2.2
MR 02/04 Кабели датчиков, заводской поставки,
см. схему соединений в разделе 2.2.3.
1.3.2 Заземление с измерительным заземлением M
Этот тип заземления должен использоваться, если, по
крайней мере, выполняется одно из трех условий:
A Если возникает большая разница потенциалов
между защитным заземлением и электропечами
или установками электролиза.
B Если в кабеле питания не предусмотрен защит-
ный проводник, например, при работе от источ-
ника постоянного напряжения.
Соблюдайте следующие требования при заземле-
нии с отдельным измерительным заземлением M:
Не подключайте защитный заземляющий проводник
PE к соединительной коробке, если подсоединено
измерительное заземление M.
Если среднеквадратическое значение напряжение
питания переменного тока превышает 50 В, измери-
тельная земля действует одновременно как проводник
защитного заземления (комбинированное защитное/
функциональное заземление). Обратитесь к соответ-
ствующим национальным нормам для уточнения тре-
бований к этому типу установки, которая может требо-
вать добавления прерывателя цепи, срабатывающего
при обнаружении замыкания на землю.
❸
Заземление с измерительным заземлением M
для компактных расходомеров UFM 400 K /
500 K
Не подключайте защитный проводник PE, входящий
в состав силового кабеля питания, см. раздел 2.1.2!
M Измерительное заземление; проводник заземле-
ния, сечение ≥ 4 мм 2 (AWG 10), медь, с наконечни-
ком под M6, поставляется заказчиком. Резьбовое
отверстие M4 в корпусе, глубина 6 мм.
Длинный трубопровод
Всегда устанавливайте регулирующий или
отсечной клапаны
Открытый конец
трубопровода
Установите расходомер
Открыты
й конец
Труба опущена более чем на 5 м
(16 футов)
Установите воздушный клапан на
выходе расходомера
> 5 м
(16
PE
M R 02
M R 04
L max
L
min
PE
M
Открытый конец трубопровода или
выпуск
Установите расходомер на низком
участке трубы.
Открытый
конец
трубы
Труба опущена более чем на 5 м
(16 футов)
Установите воздушный клапан
⊗ на
выходе расходомера (кавитация)
> 5 м
(16 футов)
Насос
Никогда не устанавливайте расходомер
на стороне всасывания насоса
(кавитация)
