Страница 4
4
Порядок работы с данной инструкцией по эксплуатации
•
Данная инструкция по установке и эксплуатации для
упрощения работы с ней разделена на 5 частей.
•
Только часть A (страницы 4-11) необходима для
установки и первого запуска.
•
Все ультразвуковые расходомеры настраиваются на
заводе-изготовителе в соответствии с техническими
требованиями, содержащимися в вашей заявке.
Следовательно, перед первым запуском никакие другие
настройки не требуются.
Часть A Установите расходомер на трубопроводе
(раздел 1), подсоедините (раздел 2), включите
питание (раздел 3), и это все!
Система готова к работе.
Часть B Управление сигнальным конвертором
UFC 500... и его работа.
Часть C Особые случаи применения, сервисное
обслуживание, функциональные
испытания.
Часть D Технические характеристики, габарит-
ные размеры, блок-схемы и принцип
измерения.
Часть E Алфавитный указатель.
Покупатель несет всю ответственность за соответствие наших приборов техническим правилам и за
возможность их применения.
Гарантия может быть отменена в случае несоблюдения требований данной инструкции
Поставляемые модели приборов
Компактные расходомеры
Сигнальный конвертор
Местный дисплей
Первичный преобразователь
UFM 400 K
UFC 400
нет UFS
500
UFM 500 K
UFC 500
да UFS
500
UFM 500 K-EEx
UFC 500-EEx
да UFS
500
Раздельные расходомеры
UFM 400 F
UFC 400 F
нет
UFS 500 F
UFM 500 F
UFC 500 F
да
UFS 500 F
UFM 500 F-EEx
UFC 500 F-EEx
да
UFS 500 F-EEx
Все модели имеют однолучевые и двухлучевые варианты исполнения. Для всех моделей поставляются
расходомеры размеров от DN 25 (1”) до DN 3000 (120”).
Описание системы
Ультразвуковые расходомеры UFM 400... и UFM 500...
– прецизионные приборы, предназначенные для изме-
рения линейного потока жидкости.
Диапазон измерений может быть установлен (завод-
ская установка для UFM 400...) в пределах от 0,9 до
450000 м
3
в час или от 3,9 до 1987200 амер. галлонов
в минуту, в зависимости от условного диаметра DN от
25 до 3000 / от 1 до 120”. Это соответствует скорости
потока от 0,5 до 18 м/с, что эквивалентно значению от
1,6 до 59 футов/с.
Объем поставки
Компактное
исполнение
Раздельное
исполнение
− Расходомер
UFM 400 K
или
UFM 500 K
− Первичный преобразо-
ватель
− Сигнальный конвертор
− Сигнальный кабель
− Инструкция по установке и эксплуатации
− Сертификат данных калибровки системы
−
Протокол заводских установок сигнального
конвертора

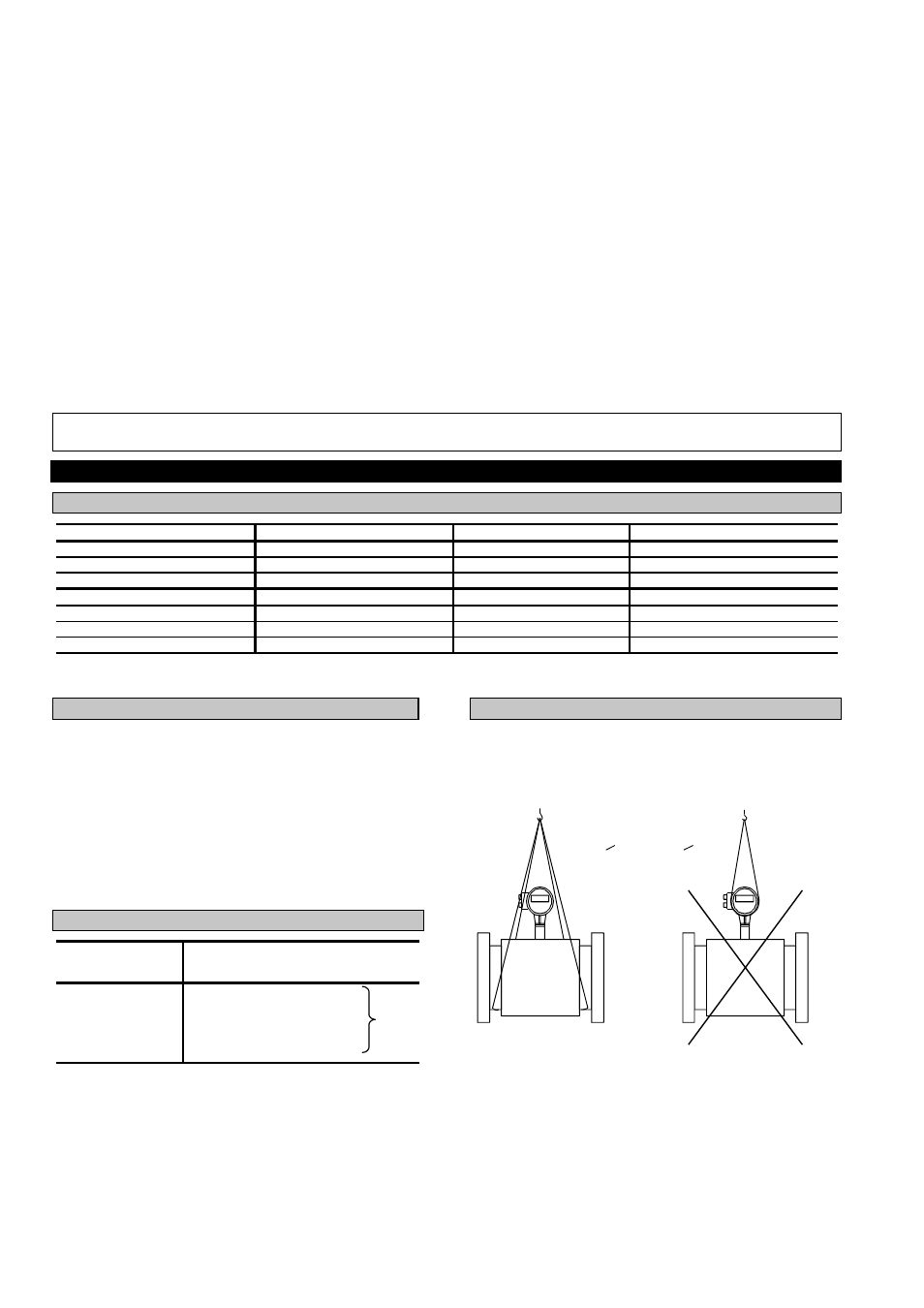

Транспортировка компактного расходомера
Важно: Никогда не поднимайте компактные
расходомеры UFM 400 K и UFM 500 K с условным
диаметром DN 100 (4”) и больше за корпус
установленного сигнального конвертора!
Correct
W rong
> DN 100 (> 4")
см.
таб-
лицу
выше
Правильно
Неправильно
