12.

Блок-схемы

12.1

Сигнальный конвертор UFC 400 ...

Сигнальный конвертор UFC 400
UFC 400 состоит из четырех функциональных модулей.

Функциональный модуль 1 генерирует ультразвуковые
волны, управляет датчиками и выполняет высокоточное
измерение времени распространения.

В функциональном модуле 2 данные, преобразованные
в цифровую форму МП 01, оцениваются микропроцессо-
ром МП 02 в зависимости от установленных на заводе-
изготовителе функций, рабочих данных и данных первич-
ного преобразователя. С помощью разработанной компа-
нией KROHNE БИС (KSA) микропроцессор МП 02 управ-
ляет выходами с оптронной гальванической развязкой
(функциональные модули 3 и 4).

Модуль KSA также используется для подачи последних
отсчетов в ЭППЗУ. В случае пропадания напряжения пи-
тания последние отсчеты сохраняются в ЭППЗУ 2. Точно
так же рабочие данные и данные функциональной провер-
ки постоянно хранятся в ЭППЗУ 1, причем оба устройства
памяти обеспечивают хранение информации в течение 10
лет без подачи на них внешнего электропитания.

Функциональный модуль 3 преобразует выходной сиг-
нал в пропорциональное значение тока. Этот модуль галь-
ванически изолирован от других модулей.

Функциональный модуль 4 содержит мощные выходные
каскады, обеспечивающие управление электронными
(EMC) и электромеханическими (EC) сумматорами и инди-
каторами. Этот модуль гальванически изолирован от дру-
гих модулей. Обратите внимание, что импульсный выход и
выход состояния используют один и тот же общий провод.

12.2

Сигнальный конвертор UFC 500 ...

Сигнальный конвертор UFC 500
UFC 500 состоит из четырех функциональных модулей.

Функциональный модуль 1 генерирует ультразвуковые
волны, управляет датчиками и выполняет высокоточное
измерение времени распространения.

В функциональном модуле 2 данные, преобразованные
в цифровую форму МП 01, оцениваются микропроцессо-
ром МП 02 в зависимости от функций, рабочих данных и
данных первичного преобразователя, установленных с
помощью трех клавиш. С помощью разработанной ком-
панией KROHNE БИС (KSA) микропроцессор МП 02 уп-
равляет выходами с оптронной гальванической развязкой
(функциональные модули 3 и 4). Последнее измеренное
значение и другая информация направляются через эту
микросхему на буквенно-цифровой ЖК-дисплей для
индикации.

Модуль KSA также используется для подачи последних
отсчетов в ЭППЗУ. В случае пропадания напряжения пи-
тания последние отсчеты сохраняются в ЭППЗУ 2. Точно
так же рабочие и функциональные данные постоянно хра-
нятся в ЭППЗУ 1, причем оба устройства памяти обеспечи-
вают хранение информации в течение 10 лет без подачи
на них внешнего электропитания.

Функциональный модуль 3 преобразует выходной
сигнал в пропорциональное значение тока. Этот модуль
гальванически изолирован от других модулей.

Функциональный модуль 4 содержит мощные выходные
каскады, обеспечивающие управление электронными
(EMC) и электромеханическими (EC) сумматорами и инди-
каторами. Этот модуль гальванически изолирован от дру-
гих модулей. Обратите внимание, что импульсный выход и
выход состояния используют один и тот же общий провод.

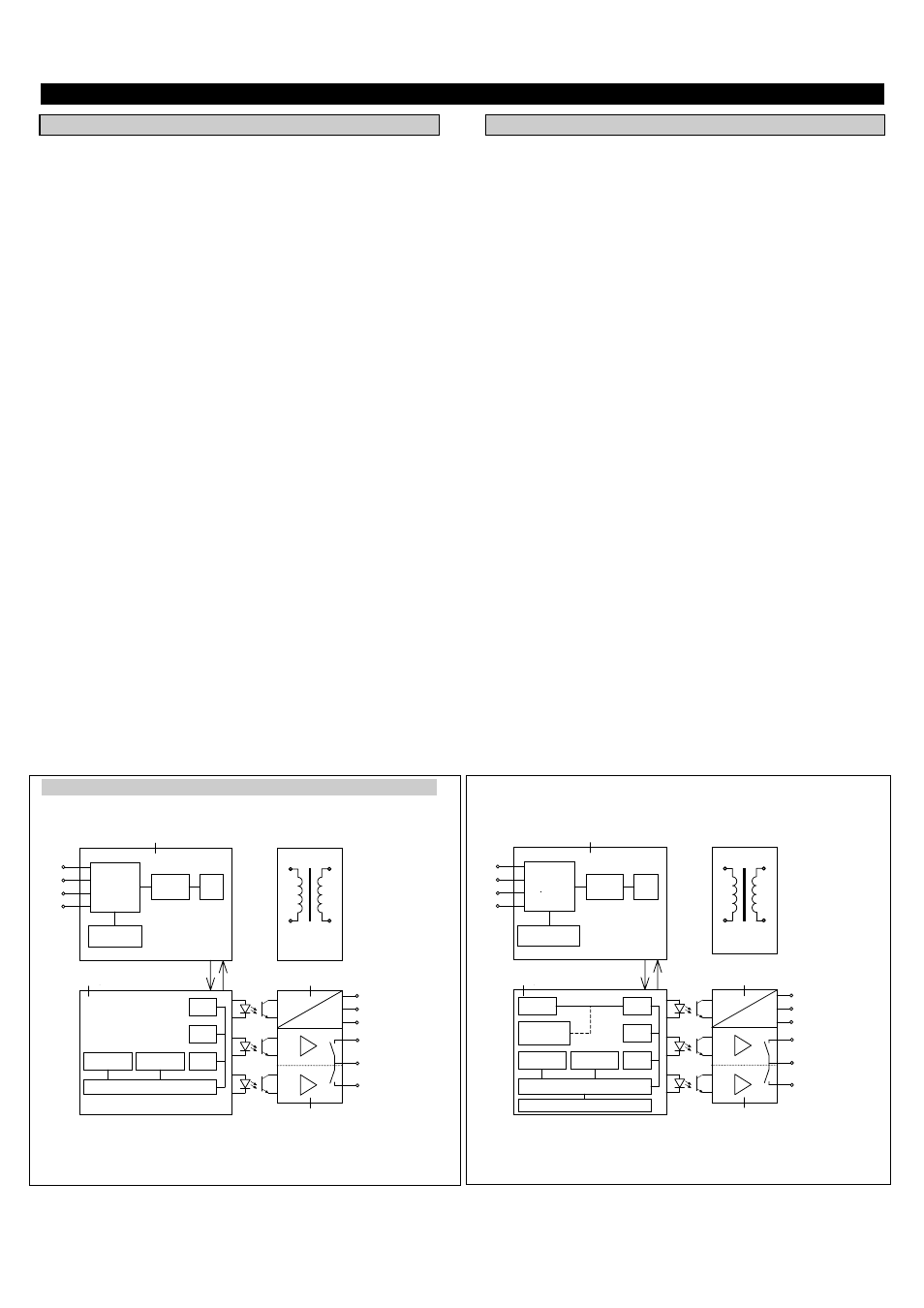

Блок-схема UFC 400...

Последовательная

передача данных

МП1

Счетчик

Мультип-

лексор и

усилитель

Передатчик

Датчики

МП2

ОЗУ

ПЗУ

KSA

ЭППЗУ 2

ЭППЗУ 1

Токовый выход
от 0 (4) до 20 мА

Импульсный
выход
≤1 кГц

EC/EMC

Выход состояния

B⊥

I+

I⊥

Источник

питания

Блок-схема UFC 500...
