- 4 -


ПРИМЕЧАНИЕ:
Если прибор выбрал комплект направляющей для диагонального режима
измерения, то подвижный блок должен устанавливаться на противоположной
стороне трубы, что требует использования направляющей для диагонального
замера и соответствующих крепежных насадок.
● Подключите красный / синий и черный кабели к электронному блоку и к
направляющим. Красный кабель, будучи установлен со стороны набегания
потока, даст положительный расход.
● Закрепите датчики, как показано на рисунке, поворачивая рукоятки против
часовой стрелки и завинчивая тем самым неподвижный блок на трубе.
● Нажмите ENTER. На индикацию выведется при этом разделительное
расстояние в мм. Заданное расстояние можно установить, сдвигая подвижный
блок по трубе до тех пор, пока передняя кромка не станет на нужном расстоянии
(см. рисунок 3). Вращайте ручку против часовой стрелки, пока датчик жестко не
закрепится на трубе.
● Нажмите ENTER, чтобы считать расход.
● Нажатием соответствующих клавиш можно изменять единицы измерения.
Последовательные нажатия клавиши меняют масштаб времени по циклу
часы – минуты – секунды.



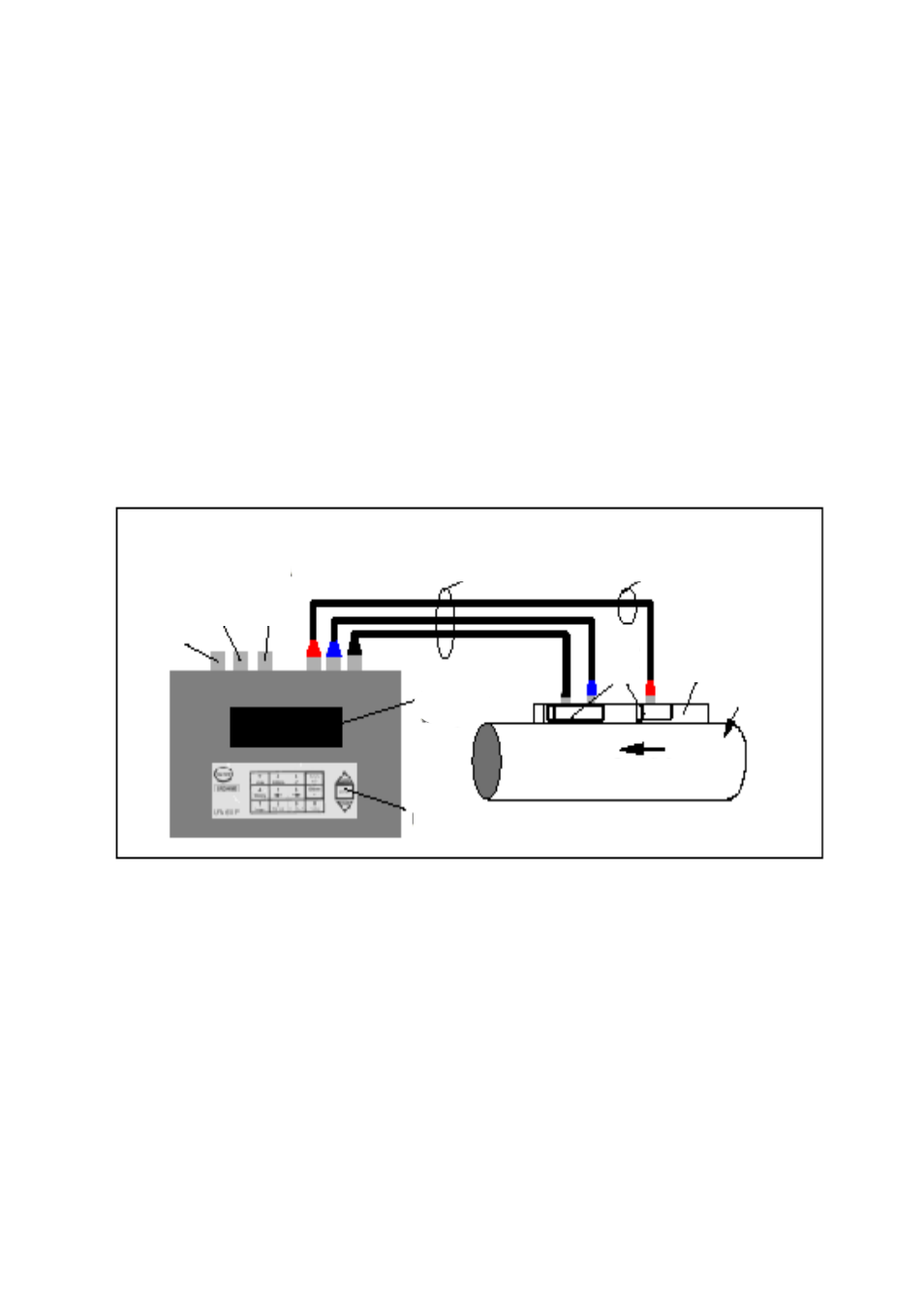

Кабели датчиков

4 – 20 мА
RS-232 и импульс

От блока

питания


Дисплей





Миниклавиатура



Рисунок 4.














Красный кабель, если
установлен по ходу потока,
дает положительную сумму

Блоки
дат-
чиков

Направляющая

Труба

Поток жидкости
