6. ТЕХНОЛОГИЧЕСКАЯ ИНФОРМАЦИЯ
Прибор UFM 610 P – это прибор, измеряющий расход по скорости ультразвука,
рассчитанный на крепление датчиков снаружи трубы, что позволяет точно
измерять расход проходящей в трубе жидкости без необходимости врезать в
трубу какие-либо механические части либо щупы. Прибор управляется
микропроцессором, что позволяет производить замеры на трубах диаметром от
13 до 5000 мм, изготовленных из любого материала, в большом диапазоне
температур.

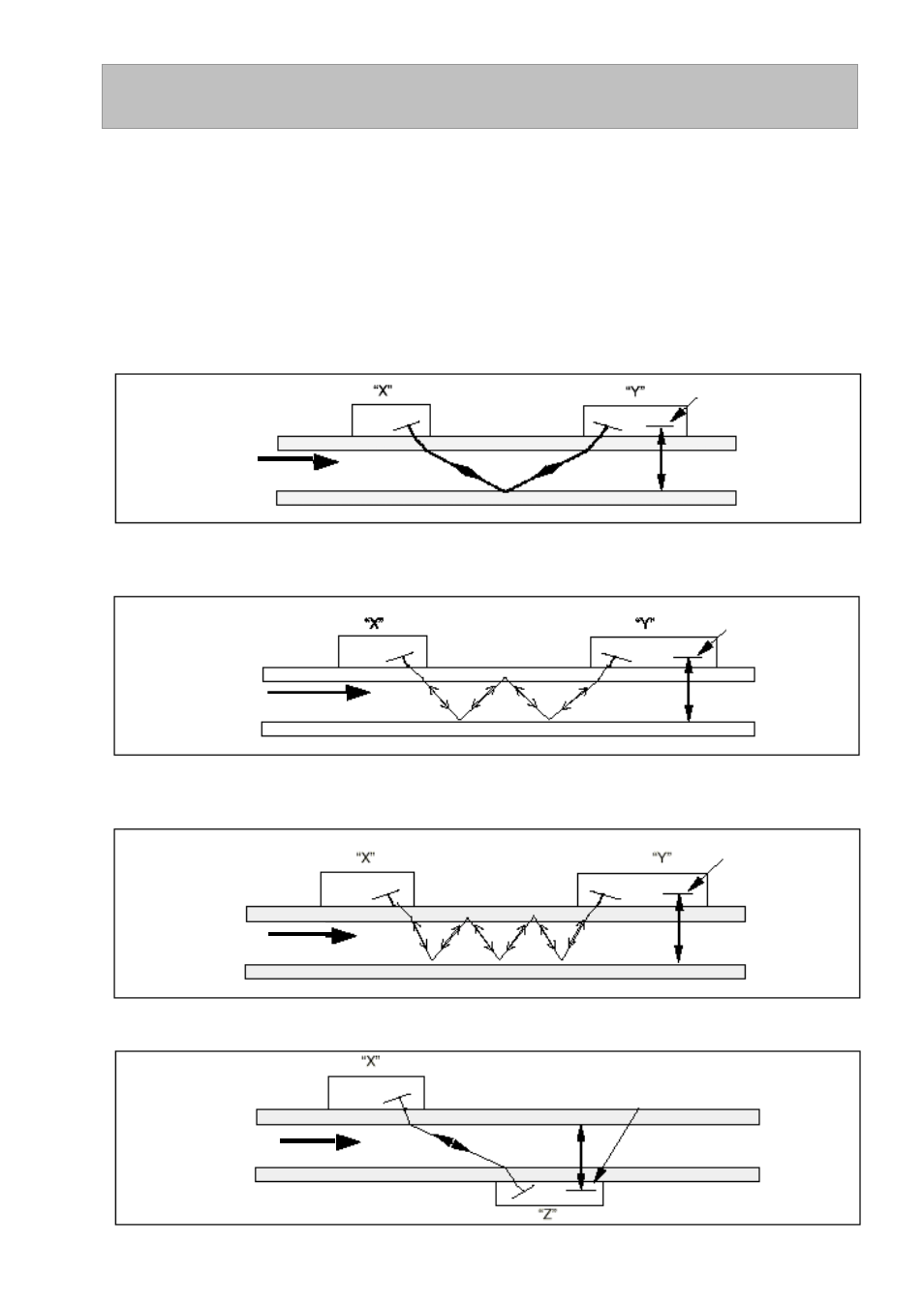

Система работает следующим образом:
Рисунок 13.
Рисунок14.
Рисунок 15.
Рисунок 16.
Отражательный
режим
Датчик, измеряющий
время прохождения
сигнала
Поток
Датчик, измеряющий
время прохождения
сигнала
Отражательный режим
Поток
Отражательный режим с
двойным отражением
Отражательный режим с
тройным отражением
Поток
Диагональный режим
Датчик, измеряющий
время прохождения
сигнала
Поток
Датчик, измеряющий
время прохождения
сигнала
Поток
Диагональный
режим
