Записанные данные могут также выводиться в виде графика, поблочно либо по
точкам частями. С помощью клавиш курсора можно выйти в нужную точку
графика и считать время в этой точке. Это производится нажатием той клавиши
прокрутки, куда должен переместиться курсор. Если Вы хотите, чтобы курсор
перемещался автоматически, нажмите клавишу и держите ее нажатой.
Показываемые в левом углу значение расхода и время относятся к той точке, где
в данный момент находится курсор.
С помощью клавиш прокрутки пользователь может перемещаться вдоль блока
из 240 точек, разделенного на два раздела по 120, в любом направлении.
Клавишами 5 и 6 пользователь может перемещаться поблочно вперед и назад по
120 точек.
3.5.5. Установка максимума по оси Y
По умолчанию на оси Х
максимум
устанавливается
на
максимально
достижимый
расход.
Но можно повысить
разрешающую
способность графика.
В
данном примере
показан график при
постоянном
расходе,
равном максимальному.
Y-AXIS
MAX.
+FLOW
Y-AXIS

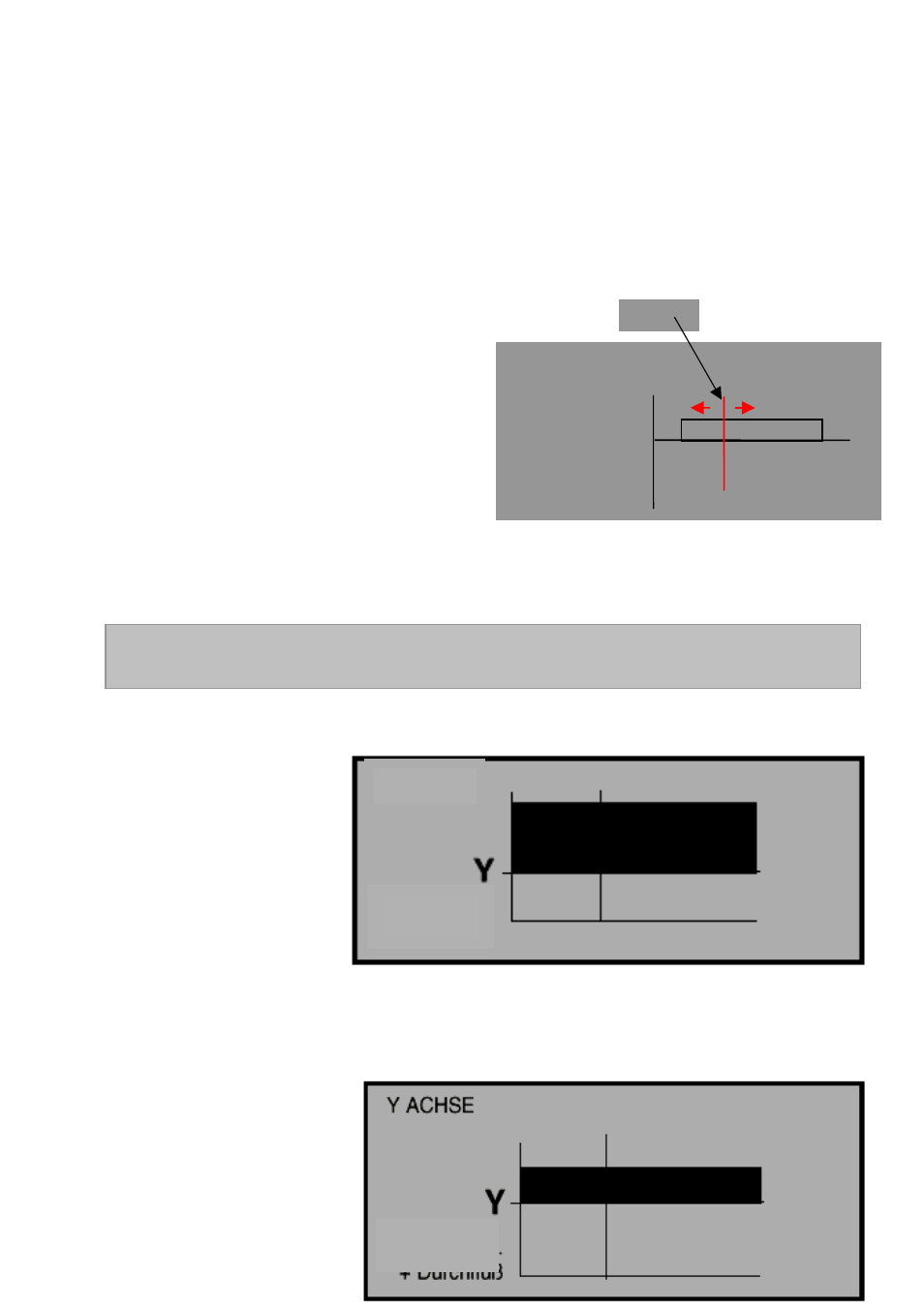

MAIN MENU-PLOT GRAPH yy-mm-dd hh:mm:ss
Block: 1/ 1 +
Point: 60/120
(Log Name displayed here)
yy-mm-dd hh:mm:ss
333 l/m -
120
1
cursor
