ставить на слой лака при условии, что он гладкий и поверхность под ним не
имеет раковин ржавчины. Если труба покрыта битумом либо резиной, нужно
удалить их в месте установки датчиков, так как лучше установить датчики
прямо на материал трубы.
3. Датчики можно устанавливать как горизонтальных, так и на вертикальных
участках трубопроводов.

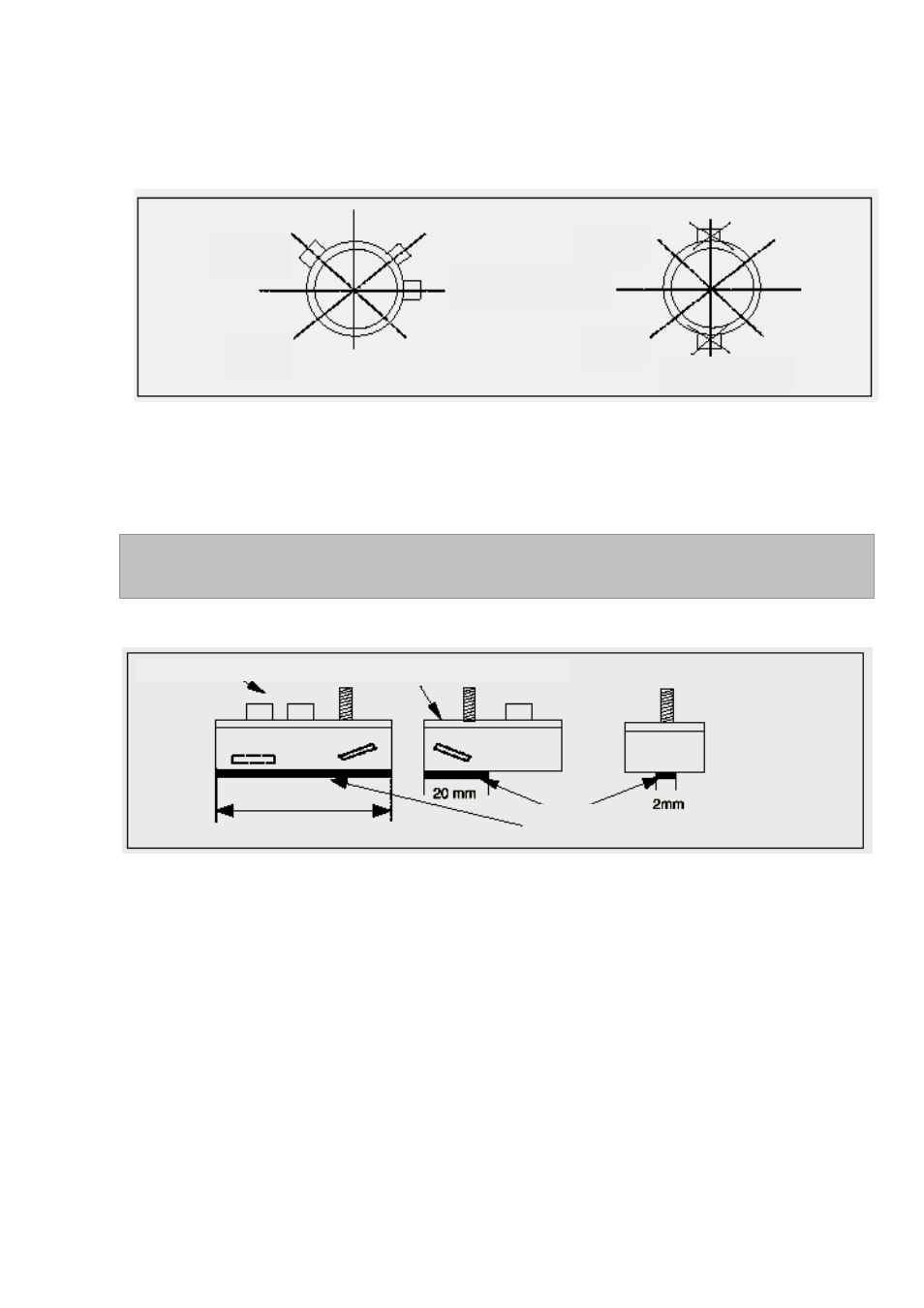

Рисунок 19.
4. С передней стороны крепления датчиков добавьте связующей жидкости.
Количество этой жидкости важна особенно для труб диаметром менее 89 мм.
6.2.1. Комплект датчиков А
Рисунок 20.
Для всех труб диаметром менее 89 мм в которых применяются датчики « МГц,
наплыв связующей жидкости на подвижном датчике долен быть длиной 20 мм и
иметь максимальный диаметр 2 мм, на неподвижном датчике соответственно
30 мм и 2 мм. Нанесение большого количества жидкости т приведет к появлению
отраженного от стенки сигнала, который также приведет к ошибкам измерения.
Количество жидкости, нанесенное на трубы из легированной стали, ни в коем
случае не должно превышать вышеуказанных значений.
На больших трубах из пластмассы или стали количество нанесенной жидкости
менее критично, причем абсолютно необходимо нанести больше жидкости, чем
вышеуказанные цифры.
Верх
Низ
Неправильно
Горизонталь
Верх
Низ
Неподвижный блок датчиков Подвижный блок датчиков
Связующая
жидкость
Правильно
