- 59 -
предусмотренным и не компенсируемым прибором. Нарушение профиля потока
вызывается нарушениями со стороны набегания потока, такими как изгибы,
разветвления, задвижки, насосы и т.п. Для обеспечения равномерного профиля
потока датчики должны устанавливаться на достаточном расстоянии от каких-
либо источников помех потоку, чтобы они не влияли на него.

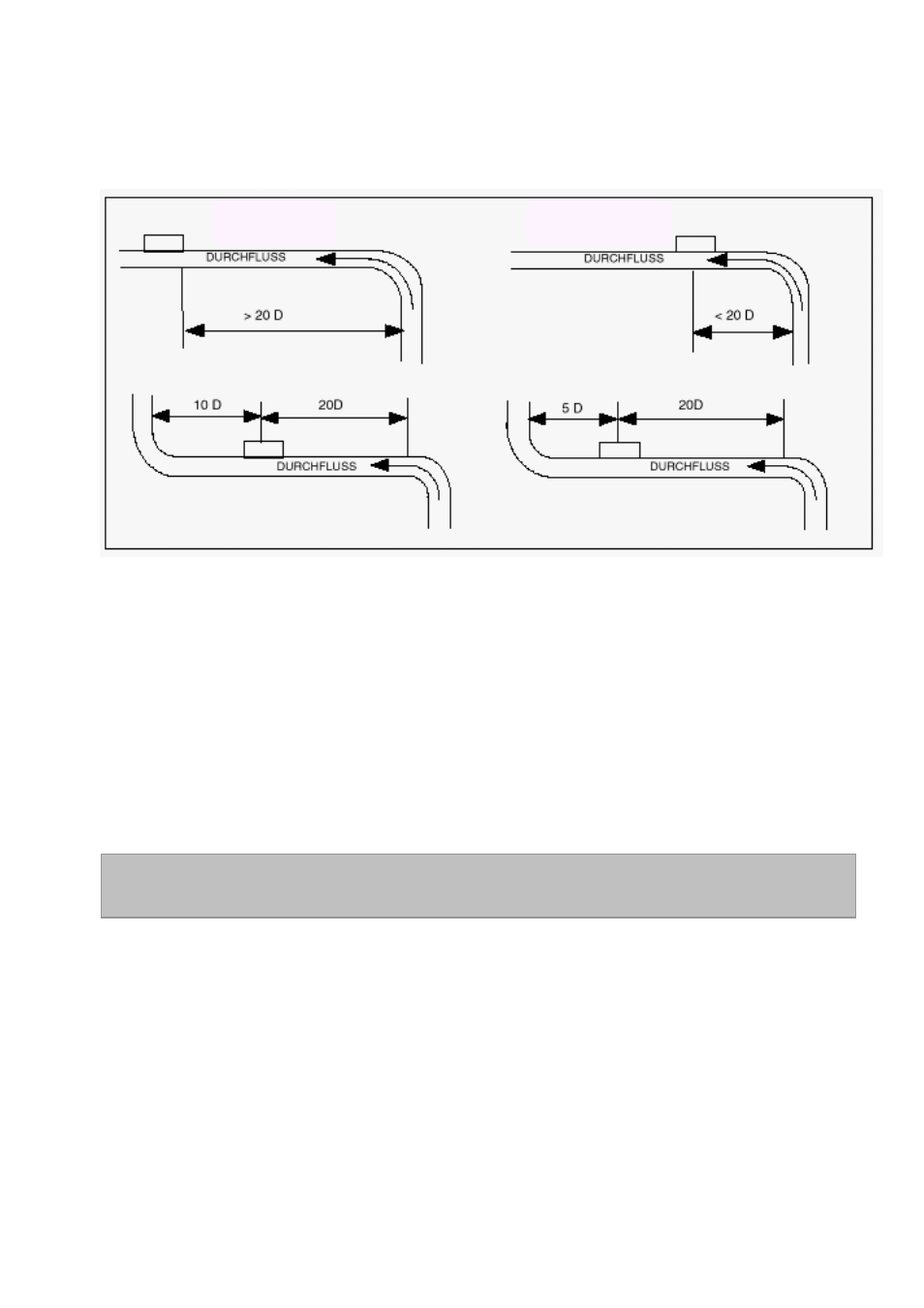

Рисунок 18.
Для получения правильных результатов измерения необходимо обеспечить
прямой участок по потоку минимум 20 диаметров, а против потока - минимум 10
диаметров. Можно также производить замер на более коротких участках – 10
диаметров по потоку и 5 диаметров против потока, но при этом близость к
препятствиям может привести к значительным ошибкам при измерении.
Невозможно заранее предсказать величину погрешности, так как она целиком
зависти от виде препятствия и конструкции трубопровода. Вывод однозначен:
не ожидайте точности измерений, если датчики расположены близко к каким-
либо препятствиям, которые могут привести к искажению профиля потока.
6.2. Установка датчиков
Прибор не может обеспечить точность замера, если датчики неправильно
закреплены на трубе или если введены неверные значения – неправильный
наружный диаметр трубы, толщина стенки, материал стенки.
Кроме правильности позиционирования и ориентации датчиков очень важно
также состояние трубы в области, лежащей под датчиками.
Неровность поверхностей, мешающих плоской посадке датчиков на трубе, могут
вызвать проблемы по уровню сигнала и регулировке нуля. Нижеприведенные
инструкции служат для правильной установки, позиционирования и крепления
датчиков.
1. Выберите место для установки датчиков в соответствии с вышеуказанными
правилами размещения датчиков
2. Тщательно обследуйте поверхность трубы, чтобы убедиться , что она без
ржавчины и не имеет каких-либо неровностей другого рода. Датчики можно
Правильно Неправильно
