- 3 -
На основе введенных данных прибор выберет соответствующий тип
направляющей и выведет на экран следующие данные. Датчики могут быть типа
А, В, С или D, а режим замера – отражательный либо диагональный.
Выньте из чемодана направляющую того типа, который выбрал прибор, и
втяните блоки датчиков в направляющую, поворачивая их за накатку по часовой
стрелке. Если прибор выбрал тип датчиков С, и если таковые в комплекте
имеются, нужно вынуть датчики типа В и заменить их на датчики типа С.
Залейте, как показано на рисунке, связующую жидкость в оба блока датчиков и
смонтируйте датчики на трубе, выбрав соответствующие крепежные элементы.
Неподвижный блок датчиков Подвижный блок датчиков
Связующая жидкость

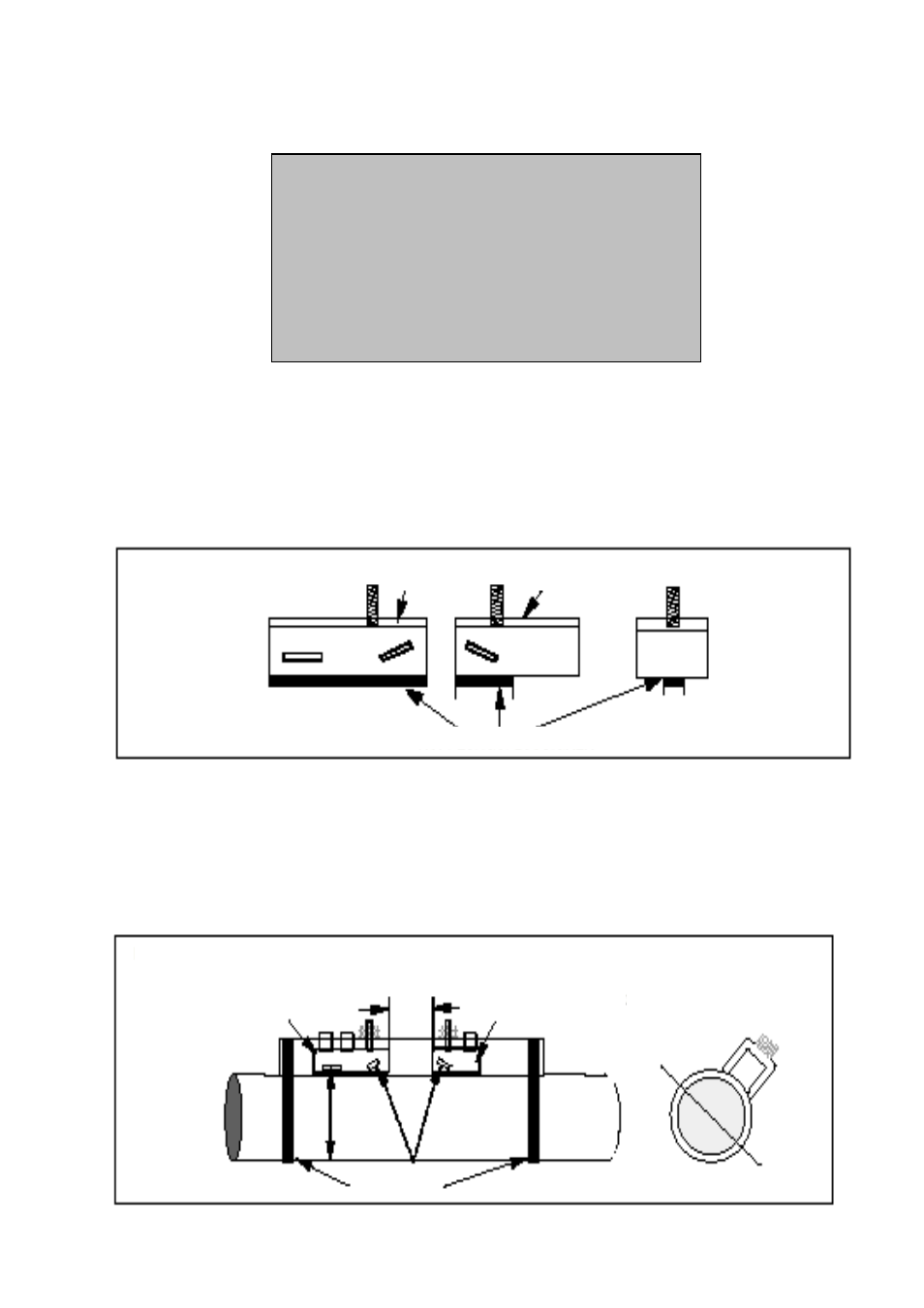

Рисунок 2.
Выбранная прибором направляющая пригодна в большинстве случаев. Но, с
целью повышения чувствительности сигнала либо для изменения диапазонов
потока, пользователь может установить другую направляющую либо другой тип
датчиков (см. п. 3.4.1 – выбор датчиков).
Пример: замер в отражательном режиме
Разделительное расстояние
Неподвижный блок Подвижный блок
Ремни
Рисунок 3.
ATTACH SENSORS
yy-mm-dd hh:mm:ss
Attach sensor set X in XXXXXX mode
(RED connector UPSTREAM)
Approx. max. flow:
X.XX m/s
Press ENTER to continue
or SCROLL to select another sensor
