2.8. Разделительное расстояние
Разделительное расстояние вычисляется прибором после того, как были
введены необходимые все необходимые параметры и датчики установлены на
трубе. После этого необходимо переместить подвижный датчик в положение,
обеспечивающее требуемое расстояние, и закрепить на трубе. При этом нельзя
перетягивать крепление. Так как в том случае можно сдвинуть с трубы
неподвижный датчик. Вполне достаточно затянуть от руки. Разделительное
расстояние – это расстояние между передними кромками сенсорных блоков. На
рисунках 9-10, 11-12 (стр.14 и 15) приведены примеры установки датчиков для
отражательного и диагонального режимов измерений. Соединение блока
датчиков с электронным блоком производится разъемами LEMO IP65.
2.9. Монтаж датчиков

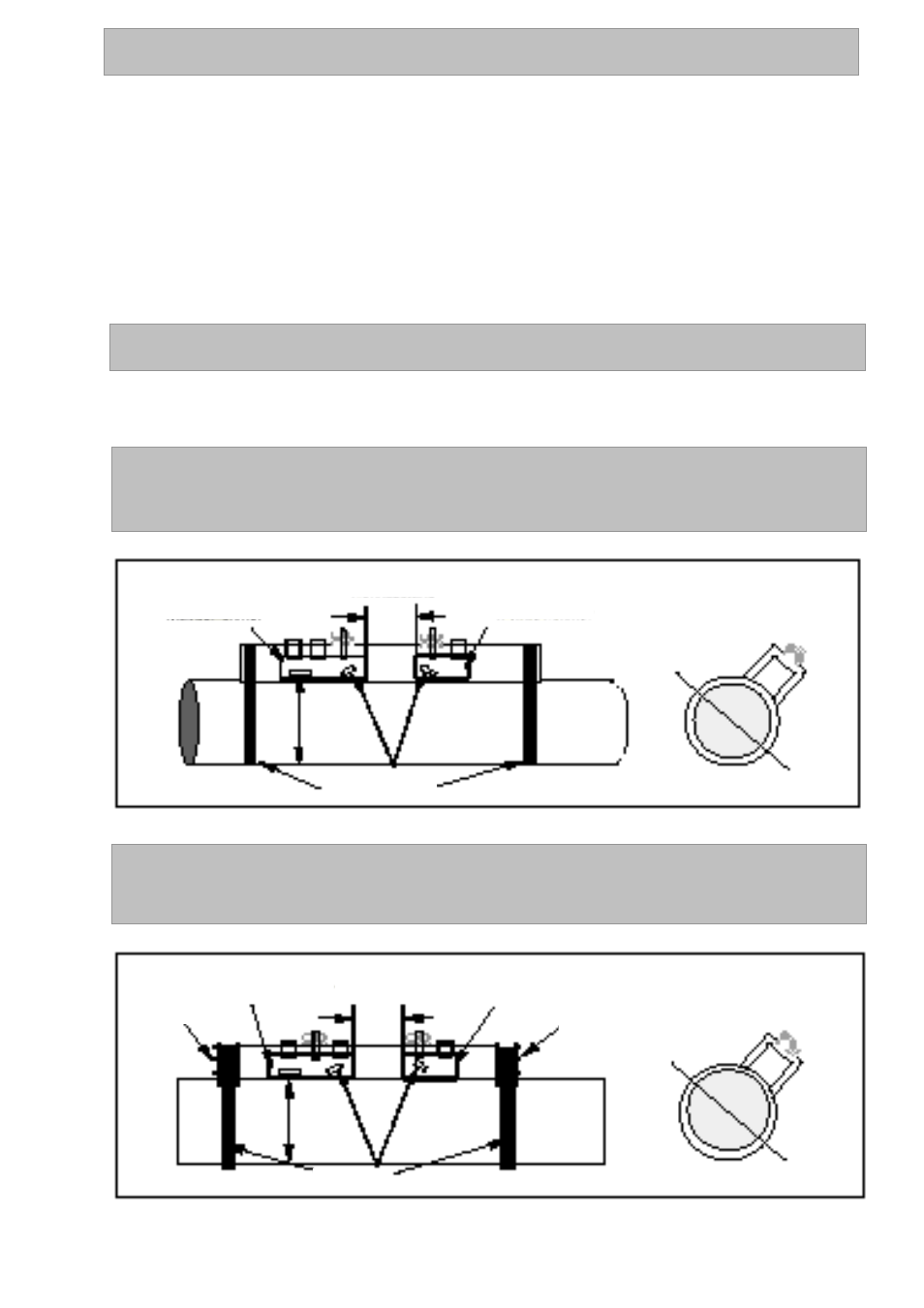

Направляющие закрепляются на трубе как показано на рисунках 9,10, 11, 12 с
использованием «липучек», ремней или магнитов.
2.9.1. Крепления для замера в отражательном режиме
Комплект датчиков А
Рисунок 9.
2.9.2. Крепления для замера в отражательном режиме
Комплект датчиков В и С
Рисунок 10.
Неподвижный блок Подвижный блок
Разделительное расстояние
«Липучки»
Неподвижный блок Подвижный блок
Разделительное
расстояние
Магниты Магниты
