Принцип измерения ультразвуковыми волнами
12.1
Метод измерения по времени прохождения сигнала
Работа прибора UFM 3030, как и всех ультразвуковых расходомеров KROHNE, основана на
методе измерения времени прохождения сигнала. Данный принцип измерения основан на
простом физическом факте. Например, две лодки пересекают реку по диагонали: одна по
течению, другая против течения. Конечно, плывущая по течению лодка достигнет
противоположной стороны раньше лодки, которая плывет против течения. Акустический
сигнал ведет себя подобным образом.

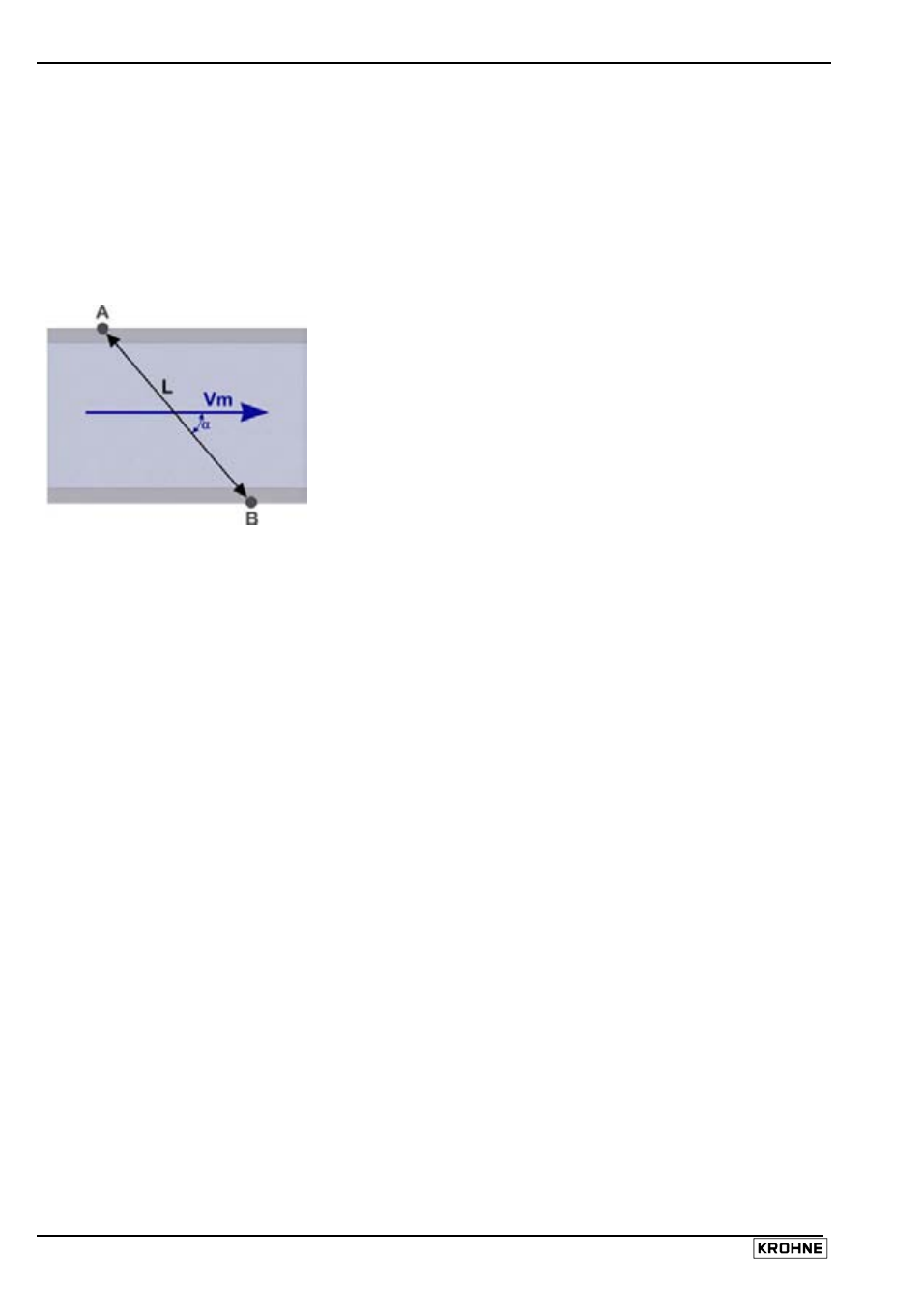

L -
длина измерительного пути
Vm =
скорость потока среды
При помощи ультразвуковых датчиков в UFM 3030
выполняется измерение времени прохождения
акустических сигналов вверх и вниз по течению. Разница
во времени прохождения пропорциональна средней
скорости потока, и с помощ
ью
электроники выполняется
преобразование показаний в выходной сигнал.
Применение в UFM 3030 трех измерительных лучей
позволяет получить трехмерное сечение среды, которая
протекает через измерительную трубу. Данные пути
измерения располагаются таким образом, чтобы в
значительной степени сократить влияние профиля потока
(
ламинарный или вихревой). В сочетании с
современными вычислительными технологиями (DSP)
такая компоновка позволяет получить постоянные и
надежные результаты.
