UFM 3030 39
Подменю 3.04.00 Токовый выход
Функция 3.04.01 Функция токового выхода
Токовый выход может быть запрограммирован на следующие функции:
 ВЫКЛ – выключен; величина тока на выходе соответствует 0% значению шкалы, см.
функцию 3.04.03 ТЕК РАСХОД - выходной сигнал пропорционален текущему объемному
расходу, см. функцию 3.01.0.1 ПОЛН ШКАЛА
 КОРР РАСХ – выходной токовый сигнал пропорционален исправленному объемному
расходу; доступно только для функций конвертеров КОРР T и КОРР T+P (см. функцию
3.02.01)
 ИНД F/R – индикация прямого/обратного расхода, см. функцию 3.01.10, 100% значение в
мА для прямого расхода, 0% значение в мА для обратного расхода, см. функцию 3.04.03
... 3.04.05
 СЗ – значение пропорционально скорости звука, см. функцию 3.01.11 ... 3.01.12
 УРВНЬ СИГН – значение пропорционально уровню сигнала, см. функцию 3.03.11
 АН ВХОД 1 – значение пропорционально сигналу на аналоговом входе 1, см. функцию
3.02.01;
доступно только для функций конвертеров КОРР T и КОРР T+P (см. функцию
3.02.01)
 АН ВХОД 2 – значение пропорционально сигналу на аналоговом входе 2, см. функцию
3.02.01; доступно только для функций конвертеров КОРР T и КОРР T+P (см. функцию
3.02.01)

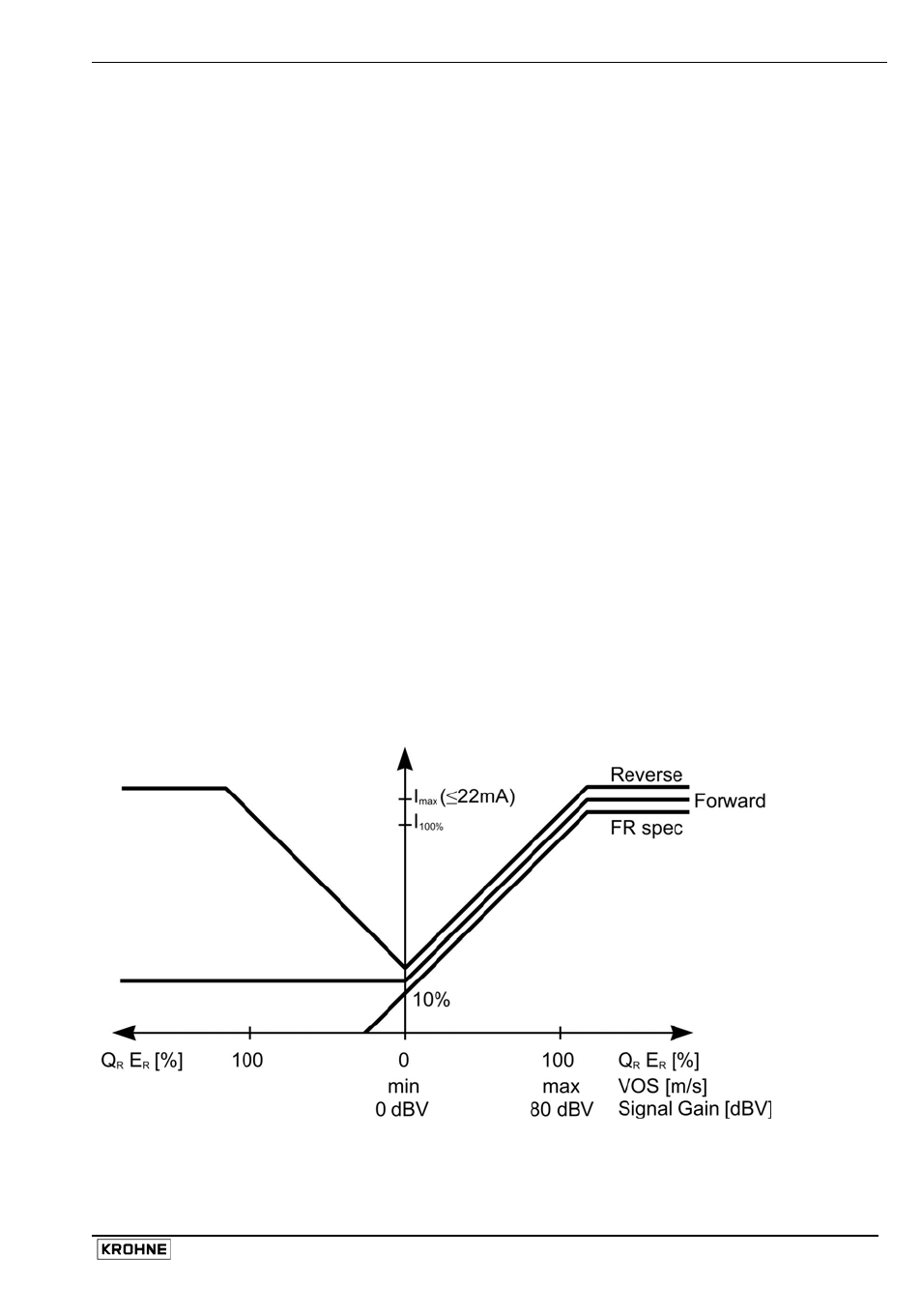

Функция 3.04.02 Направление токового выхода
Доступно только если настройки ТЕК РАСХОД или КОРР РАСХ выбраны для функции
3.04.01.
Если выбрана настройка ПРЯМО, токовый выход будет активен только для прямого
направления потока, как определено в функции 3.01.10 НАПР РАСХ, а когда выбрана
настройка ДВА, то токовый выход будет активен для прямого и обратного направления
расхода. Применяйте функцию СПЕЦ F/R для индикации обратного расхода в диапазоне от 0
мА до 0% мА (см. функцию 3.04.04 0%). Т.е., когда расход изменяется с прямого направления
на обратное, на токовом выходе произойдет перевод значения "0%" мА до 0 мА, после чего
происходит остановка.
Использованные аббревиатуры:
I
Токовый выход
I0% Токовый выход для шкалы 0%
EF Прямой расход энергии
I100% Токовый выход для шкалы 100%
I
макс Максимальный токовый выход
ER Обратный расход энергии
После выбора настройки СЗ или Усиление
сигнала могут применяться только прямые
