UFM 3030 19
Часть B Электронный конвертор
5
Эксплуатация электронного конвертора
5.1

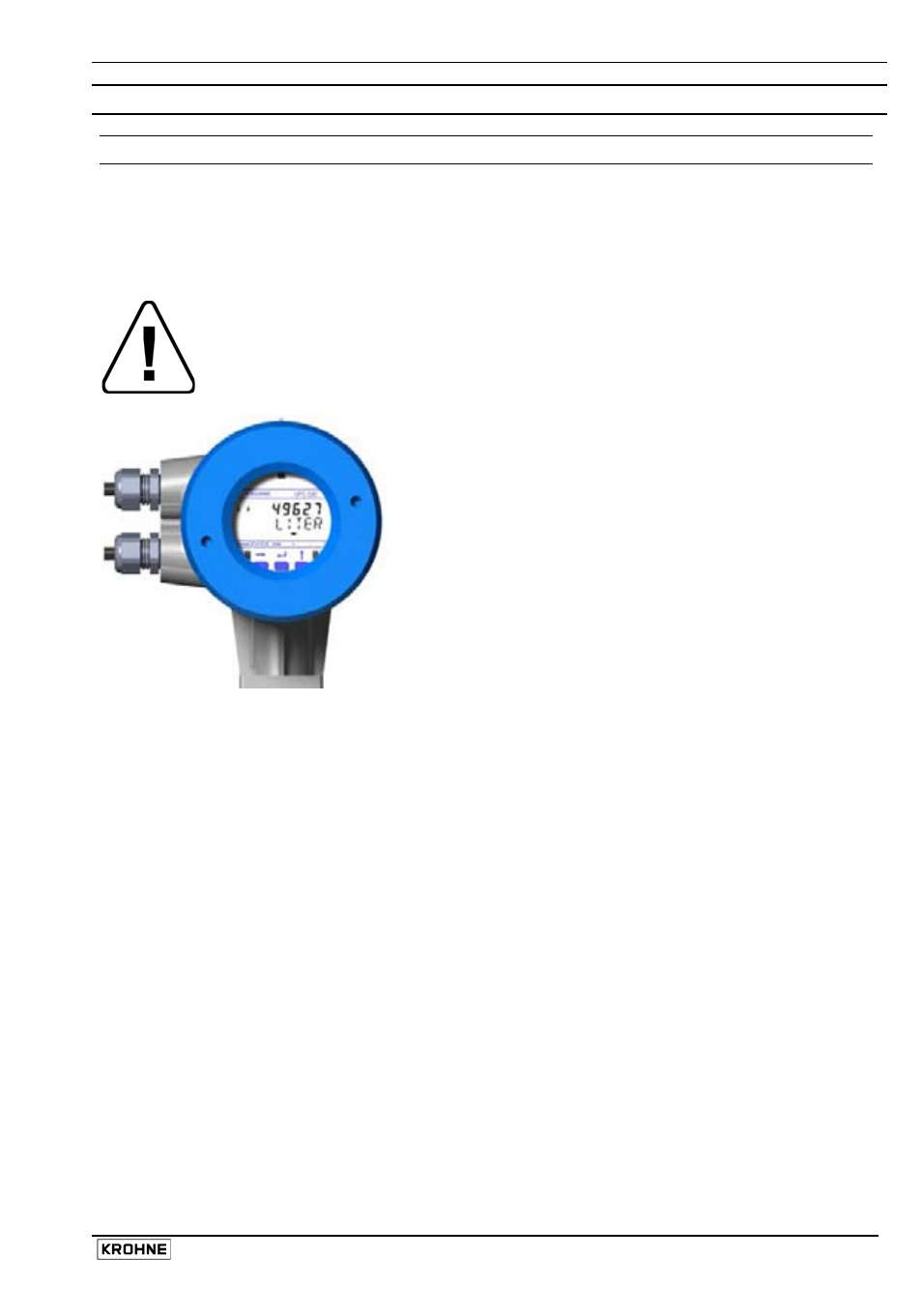

Передняя панель и клавиши управления
Доступ к передней панели и расположенным на ней клавишам управления можно получить
после снятия передней (стеклянной) крышки отсека с электроникой с помощью
специального ключа, входящего в комплект поставки расходомера.
При снятии крышки не повредите резьбу и прокладку, своевременно удаляйте
загрязнения и следите за тем, чтобы на резьбе всегда было достаточно
тефлоновой консистентной смазки. Поврежденную прокладку следует
немедленно заменить!
1. 1- я линия (верхняя) строка, измеренное значение
2. 2- я строка (средняя) дисплея, единицы измерения
измеренного значения
3. 3- я строка (нижняя) дисплея с маркерами ▼ для
обозначения текущего измеренного значения, слева
направо:
Расход
Скорость звука VOS
Всего + счетчик расхода (направление потока
вперед)
Всего - счетчик расхода (обратный поток)
Общая сумма счетчика расхода (+ и -)
4.
Поле компаса для обозначения ошибок
5.
Клавиши управления для программирования
электронного конвертора
6. Магнитные датчики для программирования
электронного конвертора с помощью ручного
стержневого магнита (опционально) без
необходимости вскрытия корпуса.
Поддерживаются следующие функции датчиков: левый
крайний датчик соответствует левой клавише, правый
крайний датчик - правой клавише, а верхний датчик -
центральной клавише.
Конвертор может отображать несколько типов измеренных значений (в зависимости от
программирования с помощью подменю 1.02 или 3.03.00 ДИСПЛЕЙ) с помощью маркеров
в нижней строке экрана. В зависимости от программирования функции 3.03.07 ЦИКЛ
ПОКАЗ выбрать их можно в любой момент времени нажатием клавиши , или их
автоматическая смена происходит каждые 5 секунд.
В зависимости от программирования функции 3.03.08 СООБЩЕНИЕ ОБ ОШИБКЕ,
индикация ошибок выполняется миганием строк дисплея и/или в поле компаса. Описание
ошибок и порядок действий см. в главном меню Ошибка/Счетчик расхода.
