UFM 3030 11

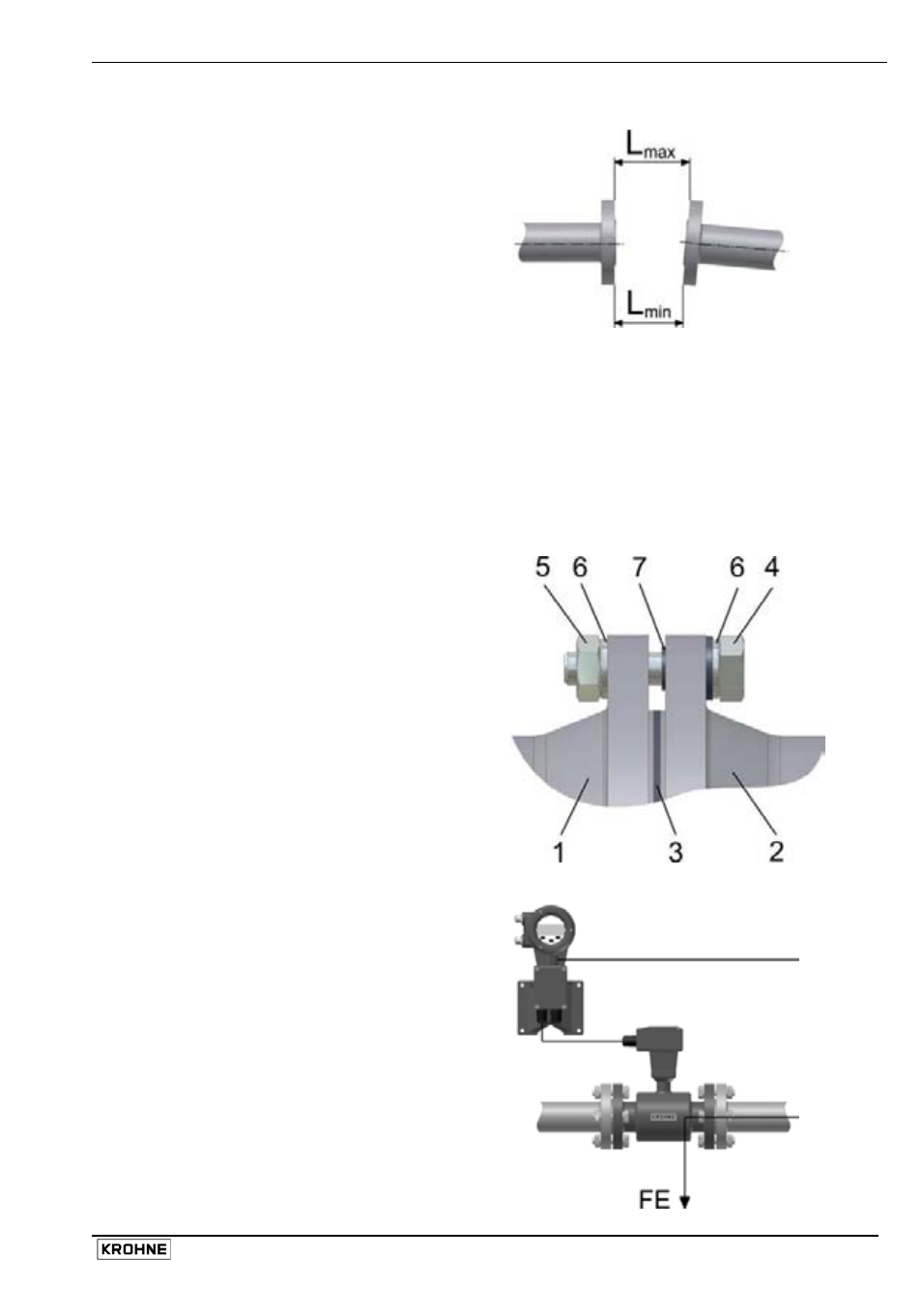

2.4 Трубные фланцы
Информацию о расстоянии между фланцами
см. на габаритном чертеже, также следует
учитывать толщину прокладок. Установите
расходомер на одной оси с трубопроводом.
Поверхности фланцев трубы должны быть
взаимно параллельны, макс. допустимое
отклонение: L макс.- L мин.
 0,5 мм (0,02").
2.5
Трубы с катодной защитой
Трубы с электрической защитой от коррозии обычно имеют внутренний и наружный слой
изоляции, поэтому жидкость не замыкается на землю. Расходомер должен быть
изолирован от трубопровода. При монтаже расходомера следует учитывать следующее:
Трубные фланцы должны быть соединены между собой с помощью медного кабеля (L), но
должны быть не соединены с расходомером.
Болты фланцевых соединений и прокладки должны быть изолированы. Используйте муфты
и шайбы из изолирующего материала (предоставляются заказчиком).
1.
Фланец измерительного датчика
2.
Прокладка
3. Трубный фланец
4. Болт
5. Гайка
6. Шайба
7.
Изолирующая муфта
Следуйте указаниям по выполнению
заземления.
Используйте кабель сечением ≥ 4 мм2
(
сортамент кабеля ≥ AWG 10).
Примечание: компания KROHNE кабели
заземления не поставляет.
