UFM
3030
51
Часть D Технические характеристики
10
Габаритные размеры
См. техническое описание. Наиболее актуальную версию технического описания (и другую
документацию) можно получить в центре загрузки KROHNE по адресу
www.krohne.com
.
Электронная копия документа также находится на компакт-диске с информацией о продукте
из комплекта поставки прибора.
11

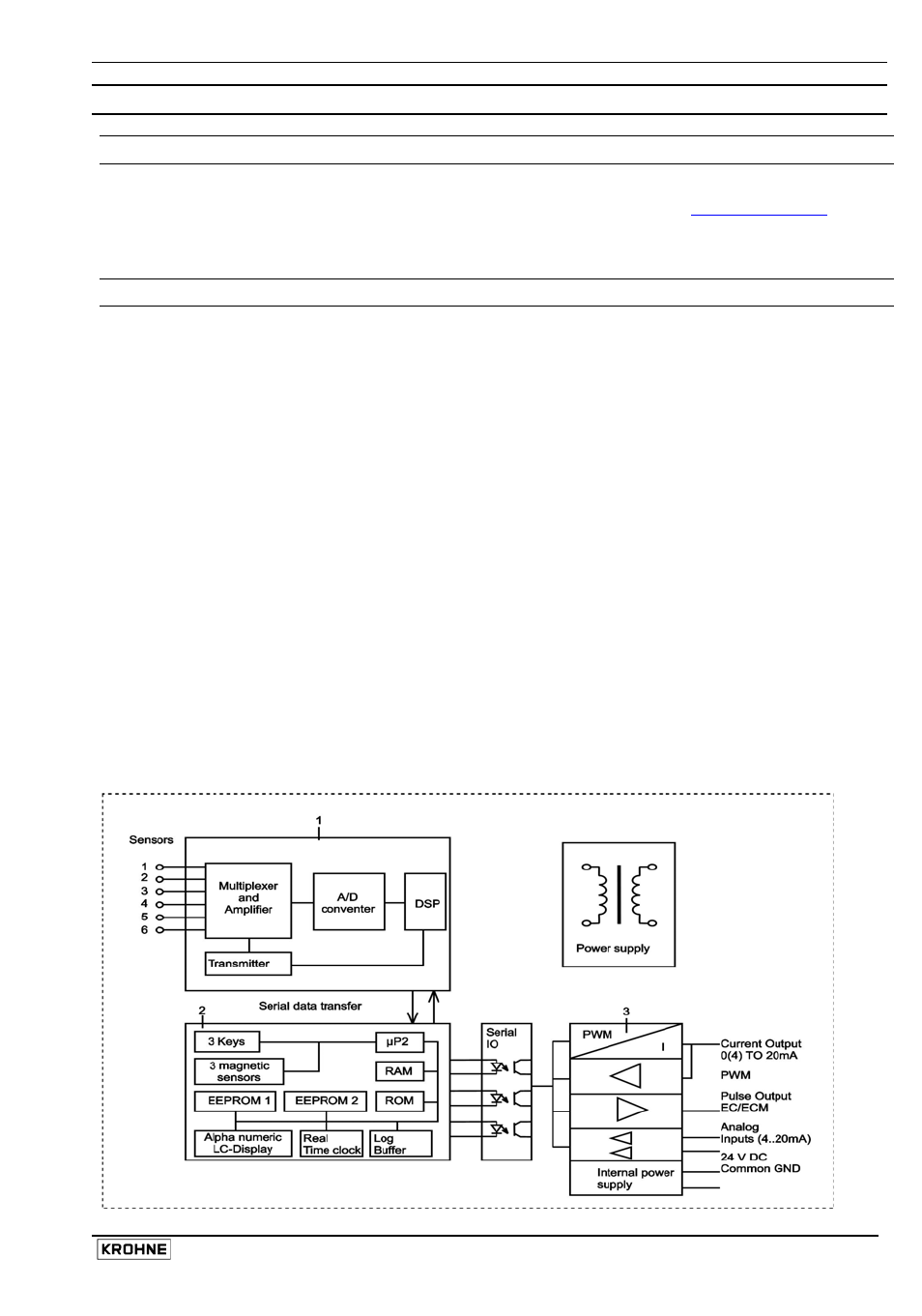

Структурная схема
Конвертор состоит из четырех функциональных групп.
В группе 1 генерируются ультразвуковые волны, осуществляется управление работой
датчиков и выполняется высокоточное измерение времени прохождения сигналов с
помощью процессора цифровых сигналов (DSP).
В блоке 2 переданные от DSP цифровые данные оцениваются с помощью
микропроцессора μР2 в соответствии с функциями, рабочими данными и данными
расходомера, установленными на заводе-изготовителе. Данные с DSP и данные с
гальванически изолированных входов используются для расчета различных значений
расхода. После чего происходит обновление цепей гальванически изолированного
выхода. При сбое питания последние данные измерения записываются в память EEPROM
2.
Аналогичным образом настройки прибора и данные проверки работоспособности
записываются в память EEPROM 1. Оба устройства памяти позволяют сохранять
информацию в течение 10 лет при отсутствии питания.
Функциональная группа 3. Данная группа гальванически изолирована от других групп. В
нее входят различные выходы (токовый и импульсный) и входы (цифровой и аналоговый).
Все цепи входов/выходов имеют один общий вывод.
Функциональная группа 4 Источник питания. Источник питания является импульсным
устройством с высоким КПД и широким диапазоном входного напряжения. Доступны два
варианта источника питания. Один для питания от переменного тока высокого
напряжения, и один для питания от переменного/постоянного тока низкого напряжения.
Источник питания переменного тока имеет широкий диапазон 85 ... 265 В.
