Электрическое подключение сигнальных входов и выходов
Клемма для подключения электрических сигнальных входов и выходов состоит из 6
соединений.
Для стандартных измерительных приборов
Для измерительных приборов с модулем
связи
Для соединения сигнальных входов и выходов рекомендуется использовать
неэкранированные витые пары.

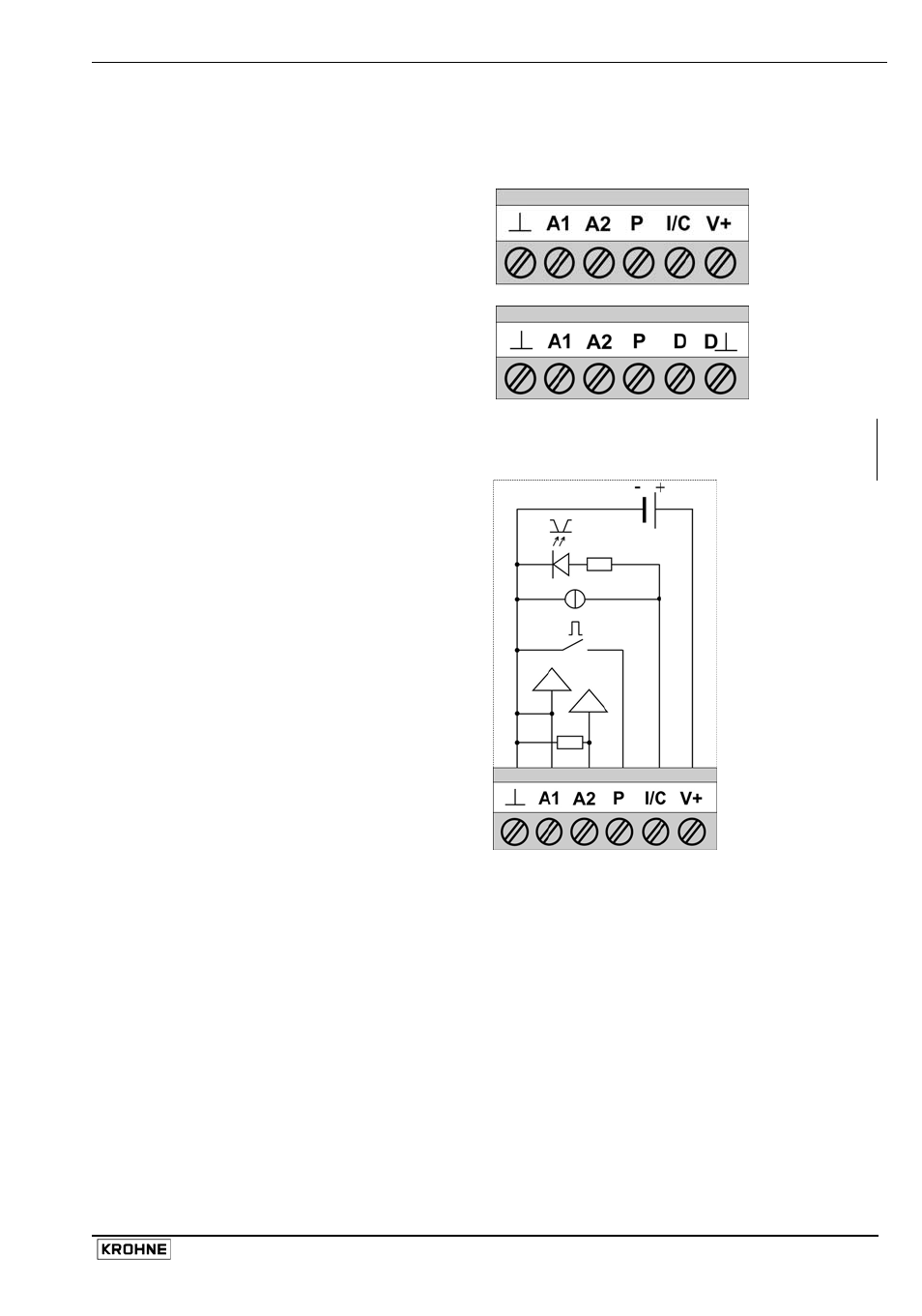

Внутренняя цепь сигнальных входов и
выходов конвертора
Клемма Функция Спецификация
 Общая клемма заземления -
A1 Аналоговый вход 1, для измерения
температуры. Конфигурация с
помощью меню 3.2.2. и 3.2.3. 0 (4) ... 20 мА
Ri = 58,2 Ом,
предохранитель: 50 мА
A2 Аналоговый вход 2, для измерения
температуры или давления.
Конфигурация с помощью меню
3.2.4.
и 3.2.5.
0 (4) ... 20 мА
Ri = 58,2
Ом,
предохранитель: 50 мА
I/C Комбинированный токовый выход (I)
и цифровой вход (C).
Токовый выход (I), в т.ч. связь по
протоколу HART
Настройка функции выполняется в
меню 3.4.0. и 3.6.0. Токовый выход (I): I ≤ 22 мА, R нагр. ≤
680
Ом. U макс. = 15 В пост. тока.
Цифровой вход (C): низкое значение =
0-5
В пост.тока, высокое значение = 15-
32
В пост. тока. Отключается после
активации токового выхода.
P
Импульсный или частотный выход. I макс: 150 мА
