UFM 3030 17
3.6

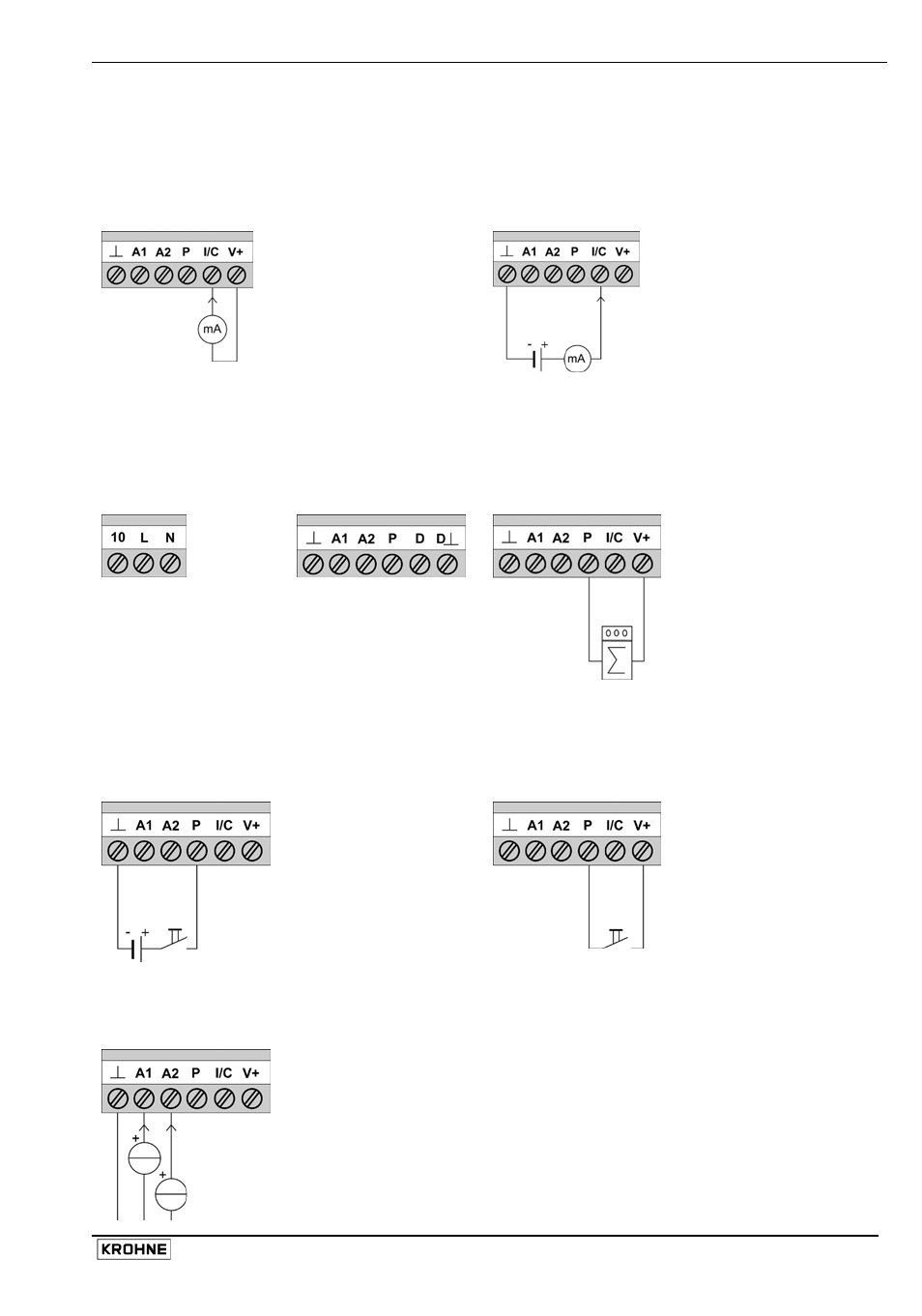

Примеры схемы подключения
Ниже приведено несколько примеров способов подключения электрических сигнальных
входов и выходов.
Токовый выход
Активный сигнал
Ri <= 680
Ом
Пассивный сигнал
Для источника питания: U = 15 – 24 В пост.
тока, I >= 22 мА
Импульсный выход
Активный сигнал
Пассивный сигнал
R1>= 470
Ом, R2 =
U*R1/(V+ - U)
Для источника питания: U <= 32 В пост. тока,
<= 24
В пер. тока
Цифровой вход
Активный сигнал
Пассивный сигнал
Для источника питания: U = 15 – 30 В пост.
тока, I >= 1,5 мА
Аналоговый вход
