Руководство для пользователя
8
3.1. Включение котла
3.1.1.
Положение ручки регулятора расхода газа при включении котла показаны на Рис. 2 .
3.1.2.
Для включения котла необходимо:
а) открыть запорный кран на газопроводе перед котлом;
б) открыть запорный кран на системе отопления, установленный перед котлом;
в) поворачивая ручку 1 регулятора расхода газа (см. Рис. 1, стр. 7) против часовой стрелки,
установить еѐ в положение «Розжиг запальной горелки»;
г) нажать на ручку и, удерживая ее в таком положении, нажать на кнопку пьезорозжига 11. Искра,
возникающая при нажатии на кнопку, воспламеняет газ, поступающий на запальную горелку
(наблюдается пламя через смотровое окно 4, Рис. 1, стр. 7).
д) удерживать ручку регулятора расхода газа в нажатом положении не менее 15 секунд, но не более
60 секунд. Отпустить ручку. Запальная горелка должна оставаться горящей. При погасании пламени
необходимо повторить розжиг.
При первом включении котла после его установки или после длительного перерыва в работе
котла для зажигания запальной
горелки может потребоваться
некоторое время, необходимое для
заполнения подводящего
трубопровода газом из магистрали.
При этом также может потребоваться
несколько нажатий кнопки
пьезорозжига (при нажатой ручке
регулятора расхода газа) через
небольшие промежутки времени (3-4
секунды), пока не произойдет розжиг
запальной горелки;
е) установить ручку регулятора
расхода газа в положение «Розжиг
основной горелки». При этом
запальная горелка продолжает гореть,
а основная горелка не зажигается.
ж) после включения насоса
выключателем 10 (см. Рис. 1) должно
произойти зажигание основной
горелки (наблюдается пламя на
основной горелке через смотровое
окно 4, Рис. 1, стр. 7).
3.1.3.
При прекращении подачи
воды через котел основная горелка
гаснет, запальная горелка продолжает
гореть.
3.2. Регулировка
температуры теплоносителя
Регулировка температуры
теплоносителя осуществляется с
помощью ручек 1 и 2 (Рис. 3, стр. 9).
Ручкой 1 производится регулировка
расхода
газа, подаваемого на
основную горелку, а ручкой 2
задается температура теплоносителя
в контуре отопления.
Поворот против часовой
стрелки ручки 1 увеличивает подачу газа на основную горелку и соответственно температуру нагрева
теплоносителя, а ручки 2 уменьшает задаваемую температуру теплоносителя.
ПОЛОЖЕНИЕ
“Котел выключен” –
подача газа закрыта на
запальную и основную
горелки. Положение ручки
1 крайнее правое.
ПОЛОЖЕНИЕ
“Розжиг запальной
горелки” – при нажатии на
ручку 1 открыта подача
газа на запальную горелку,
подача газа на основную
горелку закрыта.
ПОЛОЖЕНИЕ
“Розжиг основной
горелки” – подача газа
открыта на запальную и
основную горелки. Ручка
1 в положении от “розжига
запальной горелки” до
положения “максимальная
мощность”.
ПОЛОЖЕНИЕ
“Максимальная мощность”
– подача газа на основную
горелку – максимальная.

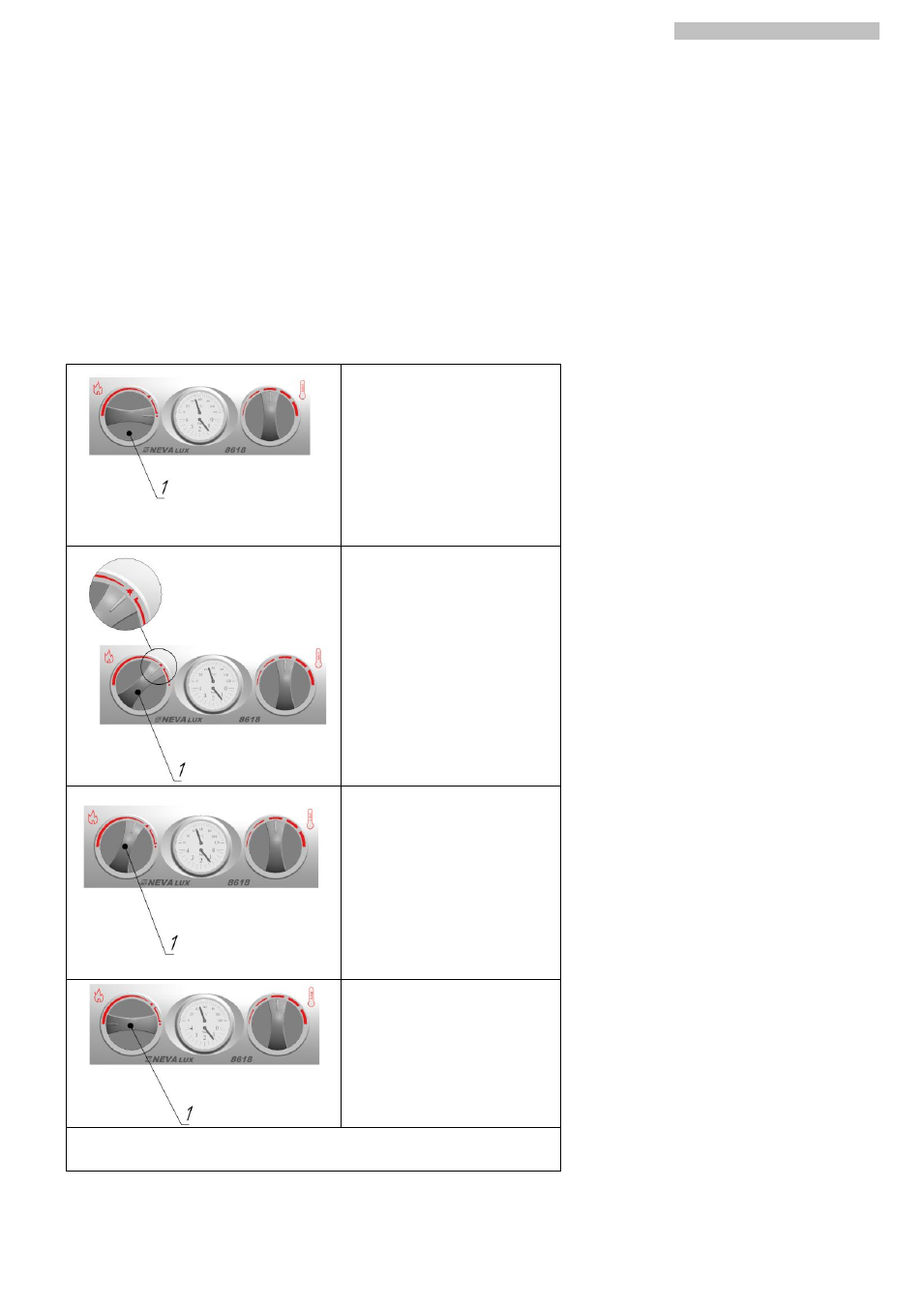

Рис. 2. Положение ручки регулятора расхода
газа при включении котла
