Руководство для технического персонала
14
9. МОНТАЖ ДЫМОХОДА
Категорически запрещено включать котел в работу без установленной дымоотводящей
трубы во избежание отравлением продуктами сгорания.
Котел должен быть присоединен к дымоходу с хорошей тягой и при этом должен быть
установлен как можно ближе к дымоходу. Котел имеет канал отвода продуктов сгорания, воздух для
горения забирается из помещения, поэтому данное помещение должно иметь приточную
вентиляцию.
9.1. Подключение котла к дымоходу
9.1.1.
В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы котла
должны быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей
котел и дымоход:
дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию
продуктов сгорания. Не допускается использование вентиляционных каналов для удаления
продуктов сгорания;
необходимо производить тепловую изоляцию дымохода при прохождении его через стены
здания из горючих материалов;
тяга в дымоходе должна быть в пределах от 4 до 30 Па (см. 2.2.22, стр. 6);
материал газоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать
длительную работу при температуре до 200
С. Рекомендуемые материалы: нержавеющая,
оцинкованная или эмалированная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм;
газоотводящая труба должна иметь внутренний диаметр не менее 110 мм и не более 125 мм;
длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;
длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;
газоотводящая труба должна иметь уклон не менее 2
вверх по направлению к месту
стыковки с дымоходом и минимальное количество поворотов (не более трѐх);
газоотводящая труба и еѐ соединение с котлом должны быть герметичными. Соединение
трубы с котлом рекомендуется выполнять в соответствии с Рис. 5;
необходимо установить тепловую изоляцию дымохода при прохождении его через стены
зданий из горючих материалов.

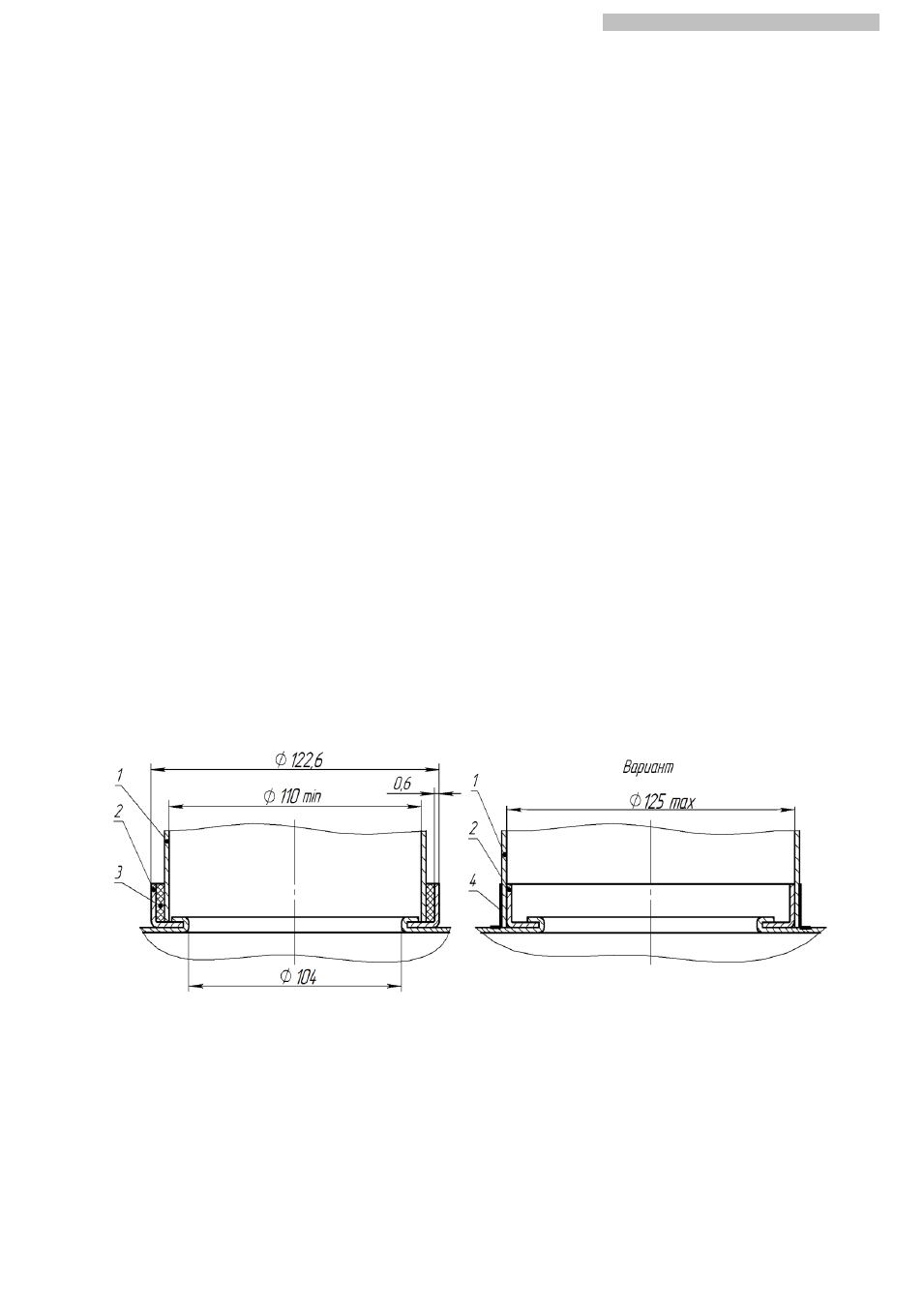

1 – газоотводящая труба; 2 – патрубок газоотводящего устройства котла; 3 – уплотнитель
термостойкий; 4 – скотч алюминиевый термостойкий.
Рис. 5. Схема подсоединения газоотводящей трубы
