Руководство для технического персонала
21

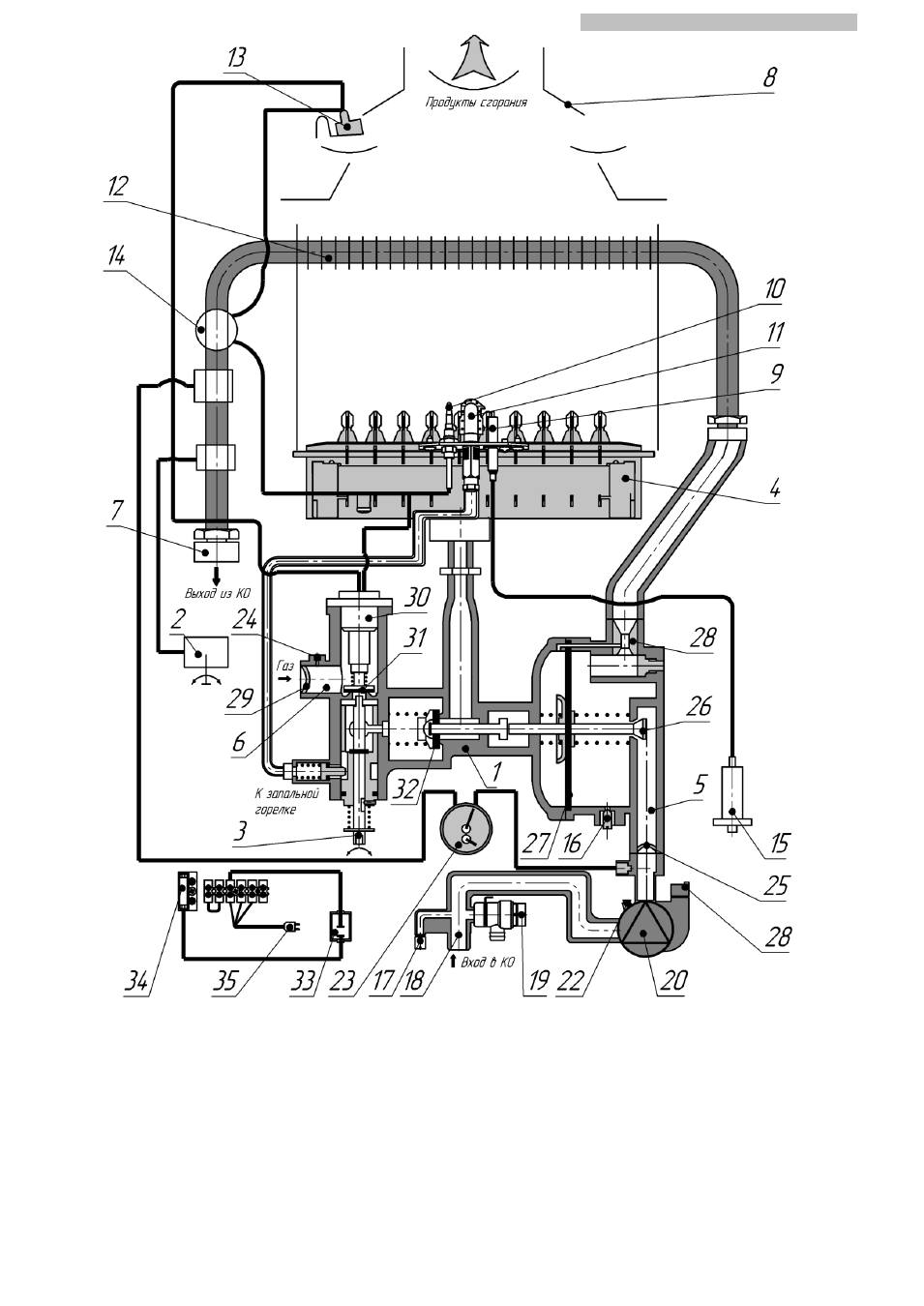

1 – узел водогазовый; 2 – термостат; 3 – регулятор расхода газа; 4 – горелка; 5 – узел водяной; 6 –
подвод газа; 7 – выход из КО; 8 – газоотводящее устройство; 9 – свеча пьезорозжига; 10 – термопара;
11 –запальная горелка; 12 – теплообменник; 13 – датчик наличия тяги (термореле); 14 – датчик
перегрева воды (термореле); 15 – кнопка пьезорозжига; 16 – заглушка; 17 – пробка сливная; 18 – вход
в КО; 19 – клапан предохранительный; 20 – насос; 21 – клапан отвода воздуха (автоматический); 22 –
датчик давления; 23 – термоманометр; 24 – штуцер для замер давления газа; 25 – фильтр очистки
воды; 26 – ограничитель расхода воды; 27 – мембрана; 28 – штуцер Вентури; 29 – фильтр очистки
газа; 30 – электромагнитный клапан; 31 – клапан газозапорный; 32 – клапан; 33 – кулисный
переключатель (выключатель); 34 – клеммная колодка; 35 – вилка.
Рис. 11. Функциональная схема котла
