Руководство для технического персонала
38
ПРИЛОЖЕНИЕ II

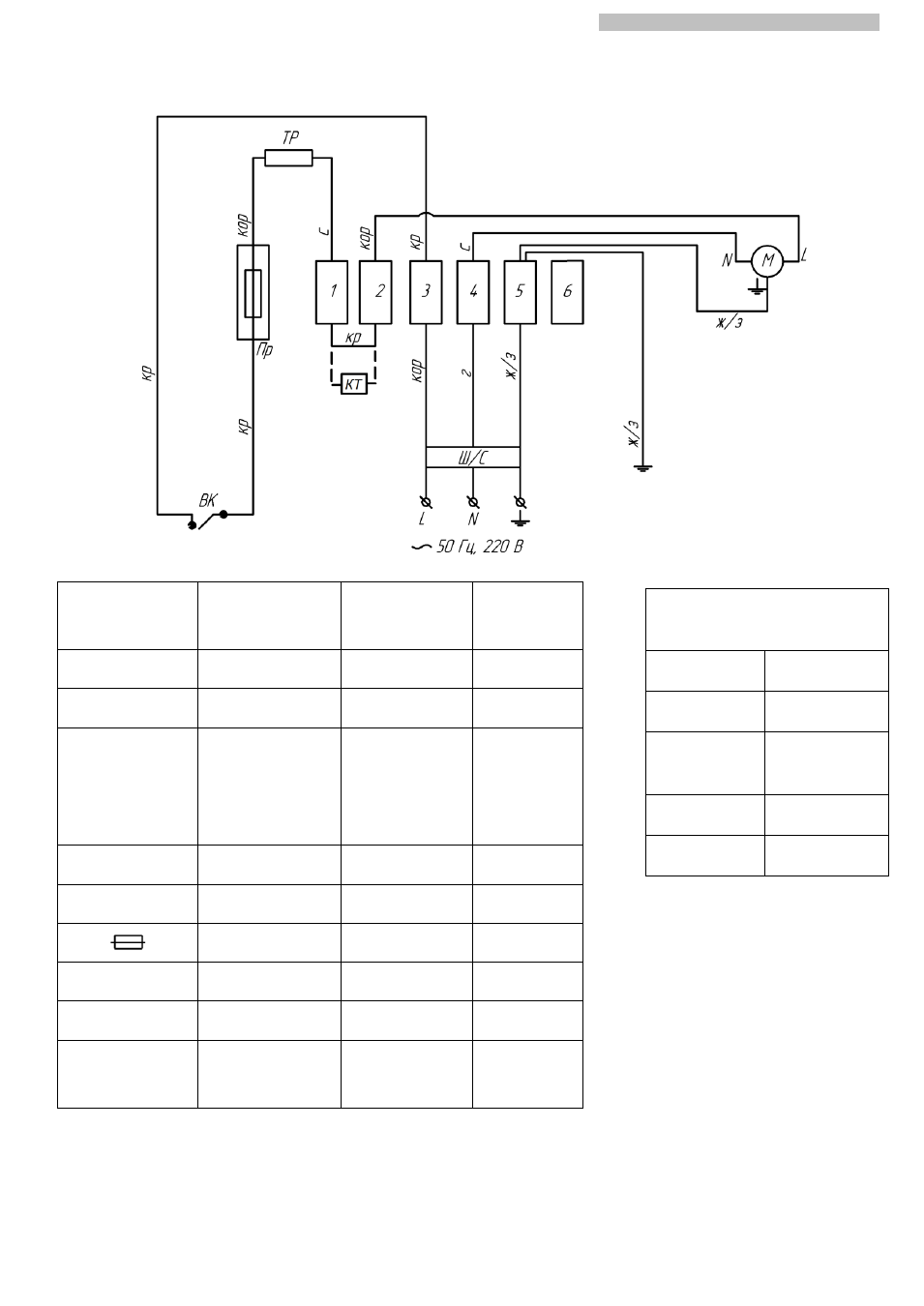

Схема электрических соединений
*При эксплуатации без комнатного термостата между клеммами 1, 2 должна быть перемычка.
Обозначение
Наименование
Поз.
(Приложение I)
Примечание
ВК
Выключатель
28
ТР
Термостат
32
КТ
Комнатный
термостат (в
комплект
поставки не
входит)
-
*
М
Насос
26
Ш / С
Шнур сетевой
-
Предохранитель
-
2А
L
Фаза
-
N
«Ноль»
-
1,2,3,4,5,6
Разъемы
клеммного блока
-
Обозначение расцветки
проводов
кр
красный
с
синий
ж/з
желто-
зеленый
г
голубой
кор
коричный
