Руководство для технического персонала
17

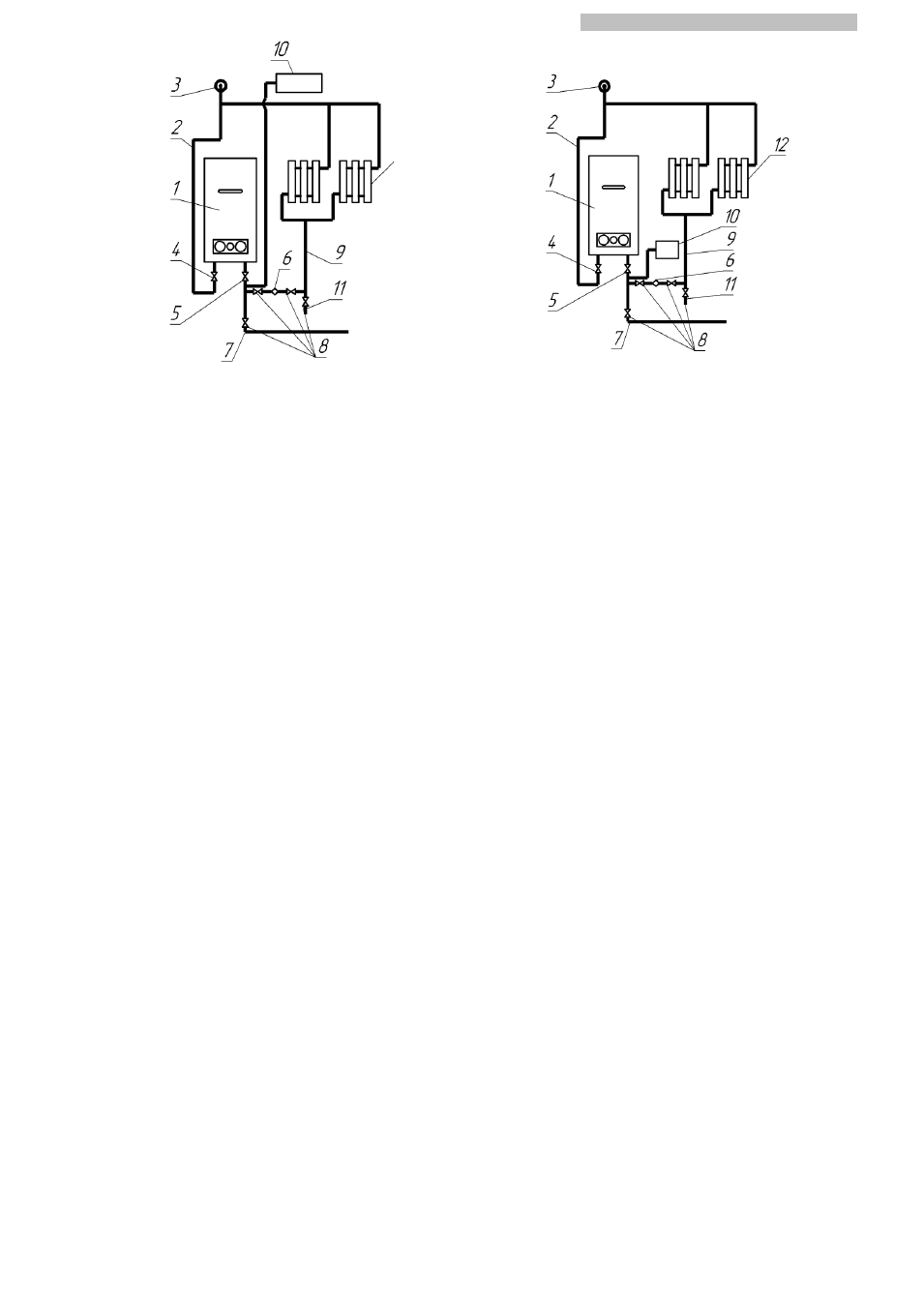

а) открытая схема
б) закрытая схема
1 – котел,
2 – прямая линия КО,
3 – автовоздушник,
4 – запорный кран прямой линии КО,
5 – запорный кран обратной линии КО,
6 – фильтр,
7 – подпиточная линия,
8 – вспомогательный кран,
9 – обратная линия КО,
10 – открытый расширительный бак,
11 – сливная линия КО,
12 – радиатор;
1 – котел,
2 – прямая линия КО,
3 – автовоздушник,
4 – запорный кран прямой линии КО,
5 – запорный кран обратной линии КО,
6 – фильтр,
7 – подпиточная линия,
8 – вспомогательный кран,
9 – обратная линия КО,
10 – мембранный расширительный бак,
11 – сливная линия КО,
12 – радиатор;
Рис. 8. Пример схем систем отопления
10.2. Послепусковая проверка котла
После включения котла (п. 3.1, стр. 8), необходимо провести проверку котла в соответствии с п.
15.2.1 и п. 15.2.2 (стр. 25).
При необходимости (при недостаточном нагреве теплоносителя) следует проверить давление газа на
входе в котел (см. п. 10.2.1). Давление газа должно соответствовать значению, указанному в разделе
«Свидетельство о приемке».
10.2.1.
Проверка давления в газовой системе.
ВНИМАНИЕ! Давление газа проверяется при работающем котле.
Для замера давления газа на входе в котел рекомендуется использовать дифманометр.
Порядок действия:
закрыть газовый кран на входе в котел;
подсоединить дифманометр (Рис. 9, стр. 18) к патрубку 1, находящемуся на входе 5
газового узла, предварительно отвернув винт с уплотнением 2;
запустить котел в работу (п. 3.1, стр. 8);
определить показания прибора, которые должны соответствовать данным п. 2.2.4 .
После проведения замеров:
выключить котел (п. 3.3, стр. 9);
отсоединить дифманометр;
поставить на место винт с уплотнением 2 (Рис. 9, стр. 18);
включить котел;
проверить на герметичность место соединения винта с уплотнением (п. 15.2.1, стр. 25)
